Aufputzmontage - HHG Villa AP 3 AS RL Produktinformation Und Bedienungsanleitung

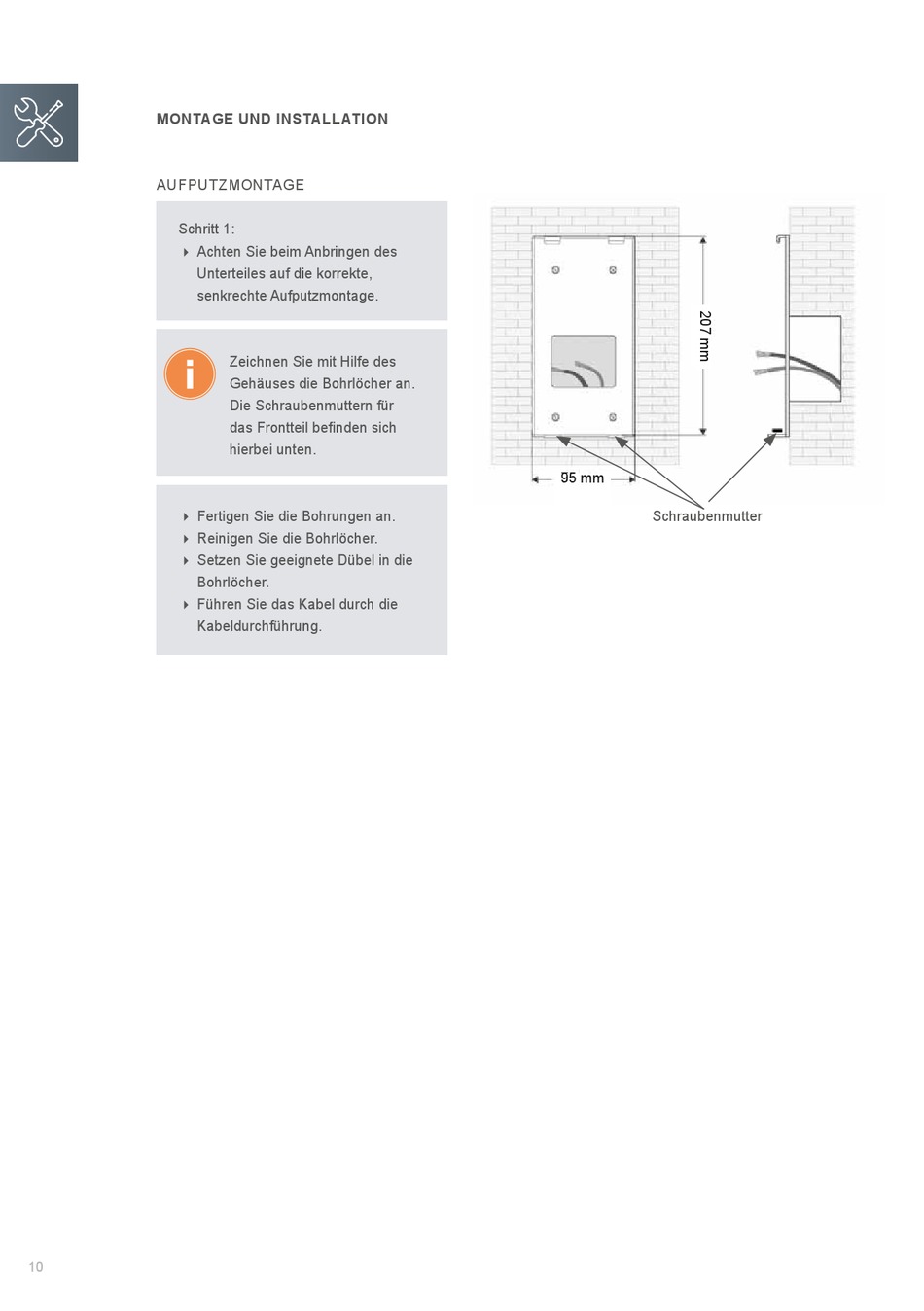

mONTAGE UND INSTALLATION

aUFPUTzMONTaGE

Schritt 1:
 achten Sie beim anbringen des
Unterteiles auf die korrekte,
senkrechte aufputzmontage.
 Fertigen Sie die Bohrungen an.
 Reinigen Sie die Bohrlöcher.
 Setzen Sie geeignete Dübel in die
Bohrlöcher.
 Führen Sie das Kabel durch die
Kabeldurchführung.
10
zeichnen Sie mit Hilfe des
Gehäuses die Bohrlöcher an.
Die Schraubenmuttern für
das Frontteil befinden sich
hierbei unten.
95 mm 70 mm
Schraubenmutter
