HHG Villa AP 3 AS RL Produktinformation Und Bedienungsanleitung Seite 16

mONTAGE UND INSTALLATION

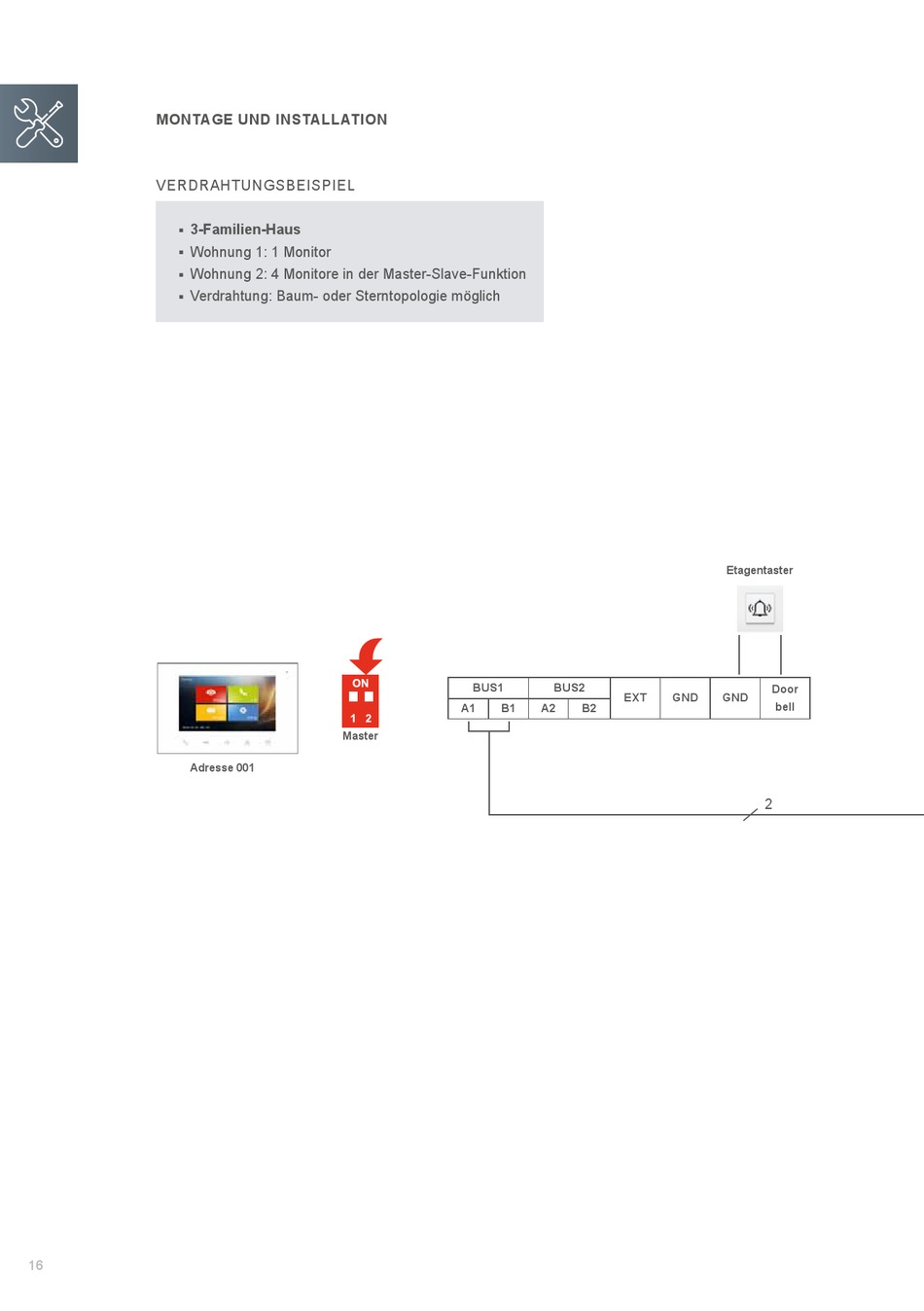

VERDRaHTUNGSBEiSPiEl
3-familien-Haus

Wohnung 1: 1 Monitor

Wohnung 2: 4 Monitore in der Master-Slave-Funktion

Verdrahtung: Baum- oder Sterntopologie möglich

Adresse 001
16
BUS1
A1 B1
master
BUS2
EXT GND
A2 B2
Etagentaster
Door
GND
bell
2
