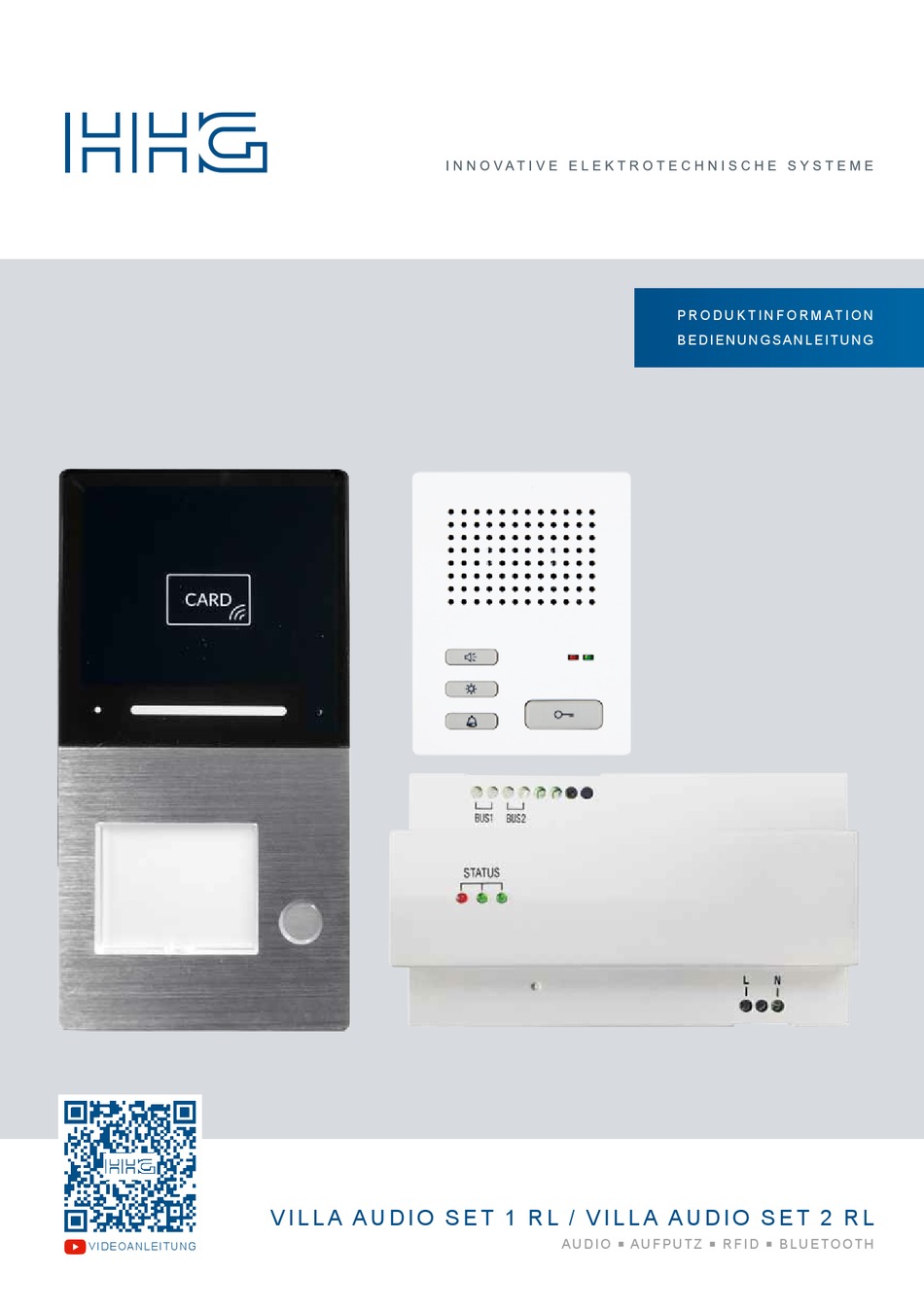

P R O D U K t I N F O R M A t I O N
B e D I e N U N G S A N L e I t U N G
V I L L A A U D I O S e t 1 R L / V I L L A A U D I O S e t 2 R L
A U D I O  A U F P U t z  R F I D  B L U e t O O t H
V I D e O A N L e I t U N G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HHG VILLA AUDIO Set 1 RL

Inhaltszusammenfassung für HHG VILLA AUDIO Set 1 RL

  • Seite 1 P R O D U K t I N F O R M A t I O N B e D I e N U N G S A N L e I t U N G V I L L A A U D I O S e t 1 R L / V I L L A A U D I O S e t 2 R L A U D I O ...

  • Seite 2: Inhaltsverzeichnis

    LIEfERUmfANG ........................ZUBEHöR ............................ EINLEITUNG ..........................Hinweise zur Produktinformation ..

  • Seite 3: Lieferumfang

    LIEfERUmfANG VILLA AUDIO Set 1 RL enthält: 1x Audio-Außenstation VILLA AUDIO 1 AS RL 1x Wandadapter 1x Namensschild 1x Audio-Innenstation VILLA AIS (Ober- und Unterschale) 1x Versorgungs- und Steuergerät VILLA NG 1x Produktinformation VILLA AUDIO Set 2 RL enthält: 1x Audio-Außenstation VILLA AUDIO 2 AS RL...

  • Seite 4: Einleitung

    Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Ge- brauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist. Produktinformationen finden Sie auf unserer Homepage unter www.hhg-elektro.de. VeRWeNDete SyMBOLe FüR WARNHINWeISe WARNUNG! Das Signalwort bezeichnet eine Gefährdung für Mensch und tier, die, wenn sie nicht...

  • Seite 5: Sicherheit

    SICHERHEIT ALLGeMeINe SICHeRHeItSBeStIMMUNGeN Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. WARNUNG! Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDe 0100.

  • Seite 6: Produktinformationen

    PRODUkTINfORmATIONEN BeStIMMUNGSGeMäSSeR GeBRAUCH Das VILLA AUDIO Set 1 RL und 2 RL ist ein Audiosprechanlagen-Set ausgestattet mit einer VILLA AUDIO 1 AS RL oder 2 AS RL Audio-Außenstation, geeignet für die Aufputz -  montage, einer bzw. zwei VILLA AIS Aufputz-Audio-Innenstationen zum Freisprechen, ...

  • Seite 7: Geräteübersicht

    GeRäteüBeRSICHt VILLA AUDIO 1 AS RL UND 2 AS RL RFID Leser 7 Lautsprecher Bluetooth-Anzeige 8 Potentiometer Türöffnerzeit LeD-Quittungsanzeige (1 bis 10 Sekunden) Mikrofon 9 Adress-einstellungen Namensschild 10 Lautstärkeregelung Klingeltaste (im Uhrzeigersinn lauter)
  • Seite 8 PRODUkTINfORmATIONEN GeRäteüBeRSICHt VILLA AIS Lautsprecher Türöffnertaste (Auswahltaste Rufton) Sprechtaste (und Internruf) Klingelruf-Stummschaltung (leuchtet rot) Sprechkanal belegt (blinkt rot) Lichttaste Rufton-Stummschaltung Mikrofon Rufton-Lautstärkeregler Aktives Gespräch (leuchtet grün) Aktiver Klingelruf (blinkt grün)

  • Seite 9: Bedienelemente

    BeDIeNeLeMeNte Anzeige Ruf AUS Klingelruf-Stummschaltung (LeD leuchtet).  (rot) Sprechkanal belegt (LeD blinkt).  Anzeige Anruf eingehender türruf oder Internruf (LeD blinkt).  (grün) Aktives Gespräch (LeD leuchtet).  Sprechtaste Gespräch annehmen.  Internruf Gespräch beenden.  Internruf: Andere Audio-/Video-Innenstation mit gleicher ...
  • Seite 10 PRODUkTINfORmATIONEN GeRäteüBeRSICHt VILLA NG BUS2 BUS1 STATUS Input: 100V-240V ~ 50/60Hz 0.8A max Output: 30V BUS2 BUS1 LeD rot LeD grün 1 LeD grün 2 Anschluss Netzspannung typenschild Verriegelung Hutschiene Input: 100V-240V ~ 50/60Hz 0.8A max Output: 30V...

  • Seite 11: Anzeige- Und Bedienelemente

    ANzeIGe- UND BeDIeNeLeMeNte LeD rot blinkt: Anlage auf Kurzschluss prüfen  blinkt: Anlage auf überspannung prüfen  LeD grün 1 leuchtet: betriebsbereit, bestehende Sprechverbindung  blinkt: BUS-Protokolle werden übertragen  LeD grün 2 leuchtet: Backup ...

  • Seite 12: Technische Daten

    PRODUkTINfORmATIONEN teCHNISCHe DAteN VILLA AUDIO 1 AS RL und 2 AS RL eingangsspannung 28 V DC ± 5% Nennstrom 220 mA Standby-Strom 50 mA Nennleistung ~ 6 W Standby-Leistung ~ 1,5 W Türöffner-Kontakt Potentialfreier Kontakt, Belastbarkeit: NO - Normally open (Schließer) 30 V DC / 12 V AC, 1 A COM - Common (Mittelanschluss) Türöffner-Betrieb über BUS-Spannung...
  • Seite 13 VILLA NG eingangsspannung AC 95 V ~ 240 V 50/60 Hz eingangsnennstrom ≤ 100 mA (AC 230 V) Ausgangsspannung 30 V DC, 1 A Ruhestrom ≤ 40 mA (AC 230 V) maximaler eingangsstrom ≤ 280 mA (AC 230 V) Schutzart IP30 zulässige Umgebungstemperatur -10 bis +55 °C...

  • Seite 14: Abmessungen

    PRODUkTINfORmATIONEN ABMeSSUNGeN VILLA AUDIO 1 AS RL UND 2 AS RL 22 mm 1,5 mm 100 mm ABMeSSUNGeN VILLA AIS 87 mm 23 mm...
  • Seite 15 ABMeSSUNGeN VILLA NG 144 mm 64 mm BUS2 BUS1 STATUS...

  • Seite 16: Montage Und Installation

    mONTAGE UND INSTALLATION MONtAGe VILLA AUDIO 1 AS RL UND 2 AS RL montagehöhe Wir empfehlen Ihnen eine Montagehöhe der türstation von ca. 1,40 m (Mitte Anlage). AUFPUtzMONtAGe Schritt 1:  Achten Sie beim Anbringen des Unterteiles auf die korrekte, senkrechte Aufputzmontage.
  • Seite 17 Schritt 2:  Schließen die Anschlussleitung(en) an der Anschlussklemme an.  Setzen Sie die Frontplatte in die oben vorhandenen Halterungen.  Richten Sie die Frontplatte aus und befestigen Sie diese an der Unter- seite mit beigefügten Schrauben. Achten Sie darauf, dass Sie keine Anschlussdrähte einklemmen.
  • Seite 18 mONTAGE UND INSTALLATION MONtAGe VILLA AIS Öffnen des Gerätes  An der Unterseite des Gerätes befindet sich eine recht- eckige Entriegelungsöffnung. Führen Sie einen Schraubendreher mit ca. 3 mm Breite gerade und mit leichtem Druck in diese Öffnung ein.  ziehen Sie die Oberschale unten ab (1). ...

  • Seite 19: Demontage

    MONtAGe VILLA NG VILLA NG kann auf einer DIN-Schiene 35 mm (DIN eN 50022) montiert werden. Hängen Sie das VILLA NG zuerst mit den oberen Haken auf die Befestigungsschiene und drücken Sie anschließend das Modul unten auf die Schiene, bis es einrastet DeMONtAGe ziehen Sie den DIN-Schienenhaken mit Hilfe eines Schrauben- drehers nach unten...

  • Seite 20: Leitungen Anschließen

    mONTAGE UND INSTALLATION LeItUNGeN ANSCHLIeSSeN Anschlussleitungen Idealer Leitungsdurchmesser/-querschnitt 0,6 – 0,8 mm bzw. mm²  Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit einem  gleichen Querschnitt in einem Klemmkontakt. Leitungsstrecke:  1) Klingelleitung / z. B. YR 8 x 0,8 mm ►110 m 2) Verdrillte Adernleitung / z.
  • Seite 21 Leitungen anschließen VILLA AIS (Oberschale) Die Lichttaste schaltet den potentialfreien Schließer-Kontakt (NO/COM).  1 Lautsprecher 2 Potentialfreier Kontakt 3 DIP-Schalter 4 Ruftonlautstärkeregler 5 Klemmleiste 6 Mikrofon Leitungen anschließen (Grundplatte)  über die Anschlüsse „BUS_A“ und „BUS_B“ erfolgt die Verbindung zum VILLA 2-Draht-BUS. ...

  • Seite 22: Einstellen Der Geräteadresse

    mONTAGE UND INSTALLATION eINSteLLeN DeR GeRäteADReSSe An der Oberschale befindet sich ein DIP-Schalter, mit dem die Nummer bzw. Adresse der Klingel- taste eingestellt wird, bei der ein Klingelruf erfolgen soll (siehe Seite 29). Klingeltaste unten: Adresse 001 Klingeltaste oben: Adresse 002 Bitte beachten Sie, dass der DIP-Schalter im Auslieferungszustand mit einer Schutzfolie bedeckt ist.

  • Seite 23: Verdrahtungsbeispiel 1-Familien-Haus

    VeRDRAHtUNGSBeISPIeL 1-FAMILIeN-HAUS BUS A BUS B BELL Adresse 001 BUS1 BUS2 VILLA NG Netzgerät Adresse 1 Türöffneranschluss siehe Seite 26 / 27 Externer VILLA AUDIO 1 AS RL Türöffner Türstation...

  • Seite 24: Verdrahtungsbeispiel 2-Familien-Haus

    mONTAGE UND INSTALLATION VeRDRAHtUNGSBeISPIeL 2-FAMILIeN-HAUS Baumtopologie Baumtopologie   BUS A BUS B BELL Etagentaster Adresse 002 BUS A BUS B BELL Etagentaster Adresse 001 BUS1 BUS2 VILLA NG Netzgerät Adresse 1 Türöffneranschluss siehe Seite 26 / 27 Externe Türöffnertaste VILLA AUDIO 2 AS RL Türstation...
  • Seite 25 Sterntopologie  Adresse 001 Adresse 002 BUS A BUS B BELL BUS A BUS B BELL Etagentaster Etagentaster BUS1 BUS2 VILLA NG Netzgerät Adresse 1 Türöffneranschluss siehe Seite 26 / 27 Externe Türöffnertaste VILLA AUDIO 2 AS RL Türstation...

  • Seite 26: Anschluss Eines Türöffners

    mONTAGE UND INSTALLATION ANSCHLUSS eINeS tüRÖFFNeRS Türöffnerbetrieb über vorhandene BUS-Spannung. Ausschließlich mit dem Universal-Türöffner VILLA TÖ möglich. BUS A BUS B BELL Aufschaltung Audio-Innenstationen BUS1 BUS2 VILLA NG Netzgerät HINWEIS: Beim einsatz mit zu- trittskontrolle (RFID) ist der Türöffner mit beigefügter Schutz- diode zu installieren.
  • Seite 27 Türöffnerbetrieb über einen separaten Trafo möglich. BUS A BUS B BELL Aufschaltung Audio-Innenstationen BUS1 BUS2 – VILLA NG Netzgerät Externe Türöffnertaste Türöffner (Fremdfabrikat) Türöffnerkontakt der türstation mit max. 1A, 30 V (DC)/12 V (AC) VILLA AUDIO belasten! 1 AS RL oder 2 AS RL Türstation...

  • Seite 28: Konfiguration

    kONfIGURATION INBetRIeBNAHMe WARNUNG! Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDe 0100.  Installieren Sie die Geräte der Anlage vollständig.  Schalten Sie die Netzspannung ein. Das Gerät hat keinen separaten ein-/Ausschalter. Nachdem die Stromzufuhr ...

  • Seite 29: Villa Audio 1 As Rl Und 2 As Rl

    kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL KLINGeLtASteN eINRICHteN Die Klingeltasten der Außenstation haben feste Adressen (siehe Abb. rechts). Jede Audio-Innenstation kann einem Klingeltaster zugeordnet werden. Die erforderliche einstellung der Geräteadresse für die Audio-Innenstation VILLA AIS finden Sie auf Seite 22.

  • Seite 30: Zutrittskontrolle - Administrator-Karte (Admin-Karte)

    kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – ADMINIStRAtOR-KARte (ADMIN-KARte) Anzahl der RFID-Karten/-Chips, die registriert werden können: max. 50 Stück  Unsere transponderkarten und -Chips können als Admin-Karte sowie auch als Benutzer-Karte verwendet werden. eine Kombination aus Karten und Chips ist möglich. Admin-karte/-Chip erstellen ...

  • Seite 31: Zutrittskontrolle - Benutzer-Karte/-Chip

    zUtRIttSKONtROLLe – BeNUtzeR-KARte/-CHIP Benutzer-karten/-Chips einlernen  ziehen Sie die Admin-Karte/-Chip 1x über den Kartenleser. ein Quittungston ertönt.  ziehen Sie die zu registrierende Benutzer-Karte/-Chip innerhalb von 5 Sekunden über den Kartenleser. Die Benutzer-Karte wurde erfolgreich erfasst, wenn ein Quittungston ertönt und der LeD-Streifen grün leuchtet.

  • Seite 32: Zutrittskontrolle - Zutritt Über Smartphone/Bluetooth (Bt)

    kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) Einrichtung der ACR-BT App für Android und iOS-Geräte Für die einrichtung der Bluetooth-Funktion auf Ihrem Smartphone ist das einlernen einer Admin-Karte/-Chip erforderlich (siehe hierzu Seite 30). App herunterladen und einrichten.
  • Seite 33 Administrator: Gerätenamen ändern, Administrator-Passwort ändern. Zugriffsberechtigung 1 tippen Sie im Menü Verwaltung auf die Schaltfläche 2 ändern Sie den Gerätenamen und/oder das Passwort. Werden mehrere zutrittskontroll-Geräte in einer Anlage eingesetzt, empfehlen wir Ihnen die Hinterlegung individueller Gerätenamen, um die Geräte unterscheiden zu können. Smartphone einlernen, Tür öffnen.
  • Seite 34 kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) Administrator: Nutzer-Passwort einrichten / PIN-Code ändern. möglichkeit 1: Administrator und Nutzer verwenden das gleiche Passwort. ein Nutzer kann seine App mittels Admin-Passwort mit dem Lesegerät verknüpfen, ohne selbst Admin-Rechte zu erhalten.
  • Seite 35 Administrator: RfID-Transponder-Verwaltung über die App. RfID-karte/-Chip löschen (Android). 1 tippen Sie in der kartenverwaltung 2 Sekunden lang auf den gewünschten Nutzer und löschen Sie diesen durch das Berühren der Schaltfläche Löschen. RfID-karte/-Chip löschen (iOS). 2 tippen Sie auf den Nutzer und wischen / schieben Sie ihn nach links.
  • Seite 36 kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) Eingelernte Benutzer-karte/-Chip am Smartphone einlernen. Sie benötigen eine am RFID zutrittskontrollgerät eingelernte Benutzer-Karte/-Chip zum einlernen am Smartphone. 1 tippen Sie in der App auf Verbindungs-karte. 2 ziehen Sie die Benutzer-Karte/-Chip über den RFID-Kartenleser.
  • Seite 37 Administrator: Geräteverwaltung.  Als Administrator können unter Verwaltung die zutrittskontroll- Geräte und Benutzer-Karten-/Chips verwaltet werden. Zutrittskontroll-Gerät entfernen (Android). 1 Berühren Sie lange (>2 Sekunden) das zu entfernende Gerät bis sich das Fenster „Gerät löschen“ öffnet. 2 tippen Sie auf Gerät löschen. Das Gerät wird entfernt.
  • Seite 38 kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) Administrator: Nutzerverwaltung – Zeitfenster einrichten. In der Standardeinstellung haben alle Benutzer uneingeschränkten zutritt. Der Administrator kann die zutrittsberechtigungen einzelner Benutzer auf ein zeitfenster begrenzen. Beispiel: täglich von 7:00 bis 11:00 Uhr.
  • Seite 39 Administrator: Zugangsberechtigung per App an Gäste versenden. Der Administrator kann bis zu 10 Gästen den temporären zutritt zu seinem Objekt gewähren. Hierfür wird der tag, das zeitfenster, und die Anzahl der zutritte festgelegt. Die einladung wird per e-Mail oder Messenger wie WhatsApp, telegram, etc. an den Gast versendet.
  • Seite 40 kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) Administrator: Zutritts-Protokoll. Der Admin hat Zugriff auf das Zutritts- Protokoll des zutrittskontroll-Gerätes und kann dieses bearbeiten, löschen und teilen. 1 tippen Sie auf Aktivitäts-Report. 2 Berühren Sie rechts oben verwenden Sie die Daten wie im Popup-Fenster angezeigt.
  • Seite 41 Administrator: Importieren von Zugriffsrechten (Synchronisieren). Der Admin-Inhaber kann die zuvor auf dem Smartphone gespeicherten zutrittsberech- tigungen auf weitere zutrittskontroll-Geräte übertragen. 1 Berühren Sie unter kartenverwaltung den Button rechts oben 2 Wählen Sie das ziel-Gerät für die Synchronisation aus und tippen Sie auf SYNCHRONISATION.
  • Seite 42 kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) Administrator-Wechsel Bei einem Administrator-Wechsel gehen die Admin-Rechte auf den neuen Administrator über, und der ehemalige Administrator verliert seine Admin-Rechte. Das ursprüngliche Admin-Passwort und die Nutzerdaten bleiben erhalten.
  • Seite 43 möglichkeit 2: Administrator-karte/-Chip an der Außenstation einlernen  Schalten Sie die türsprechanlage spannungsfrei.  Stellen Sie beide DIP-Schalter auf OFF(Abb. 1).  Schalten Sie die Spannung wieder ein. Abb. 1  ziehen Sie innerhalb von 30 Sekunden eine transponderkarte/-chip über den RFID-Leser (Frontseite). ...
  • Seite 44 kONfIGURATION VILLA AUDIO 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) App des neuen Administrators einlernen WICHTIG! es ist erforderlich, die Standortfreigabe des Handys und in der App zu aktivieren, um eine Verbindung über Bluetooth herzustellen. 1 Öffnen Sie die App und tippen Sie auf das Feld Gerät verbinden.

  • Seite 46: Informationen

    Die zuständige Sammelstelle erfragen Sie bitte bei Ihrer Gemeindeverwaltung. entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. GeWäHRLeIStUNG Unsere Verkaufs- und Lieferbedingungen können Sie unter info@hhg-elektro.de anfordern. SeRVICe Fragen richten Sie bitte per e-Mail an info@hhg-elektro.de.
  • Seite 47 Hauptsitz HHG GmbH Am Farrnbach 7 D-90556 Cadolzburg   HHG GmbH Service Deutschland info@hhg-elektro.de www.hhg-elektro.de  technische änderungen vorbehalten.
  • Seite 48 VILLA AUDIO Set 1 RL / VILLA AUDIO Set 2 RL 1/2021. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. HHG GmbH Am Farrnbach 7 D-90556 Cadolzburg   e-Mail: info@hhg-elektro.de www.hhg-elektro.de  technische Hotline: 09103-71371-112...
