LEITUNGEN ANSCHLIESSEN
Anschlussleitungen
Idealer Leitungsdurchmesser 0,6 – 0,8 mm
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit einem
gleichen Querschnitt in einem Klemmkontakt
Die Polung des VILLA-2-Draht-BUS kann beim Verklemmen unbeachtet gelassen werden
Leitungsstrecke:
1) Klingelleitung / z. B . YR 8 x 0,8 mm
2) Verdrillte Adernleitung / z. B . J-Y(ST)Y 4 x 2 x 0,6 oder 0,8 mm

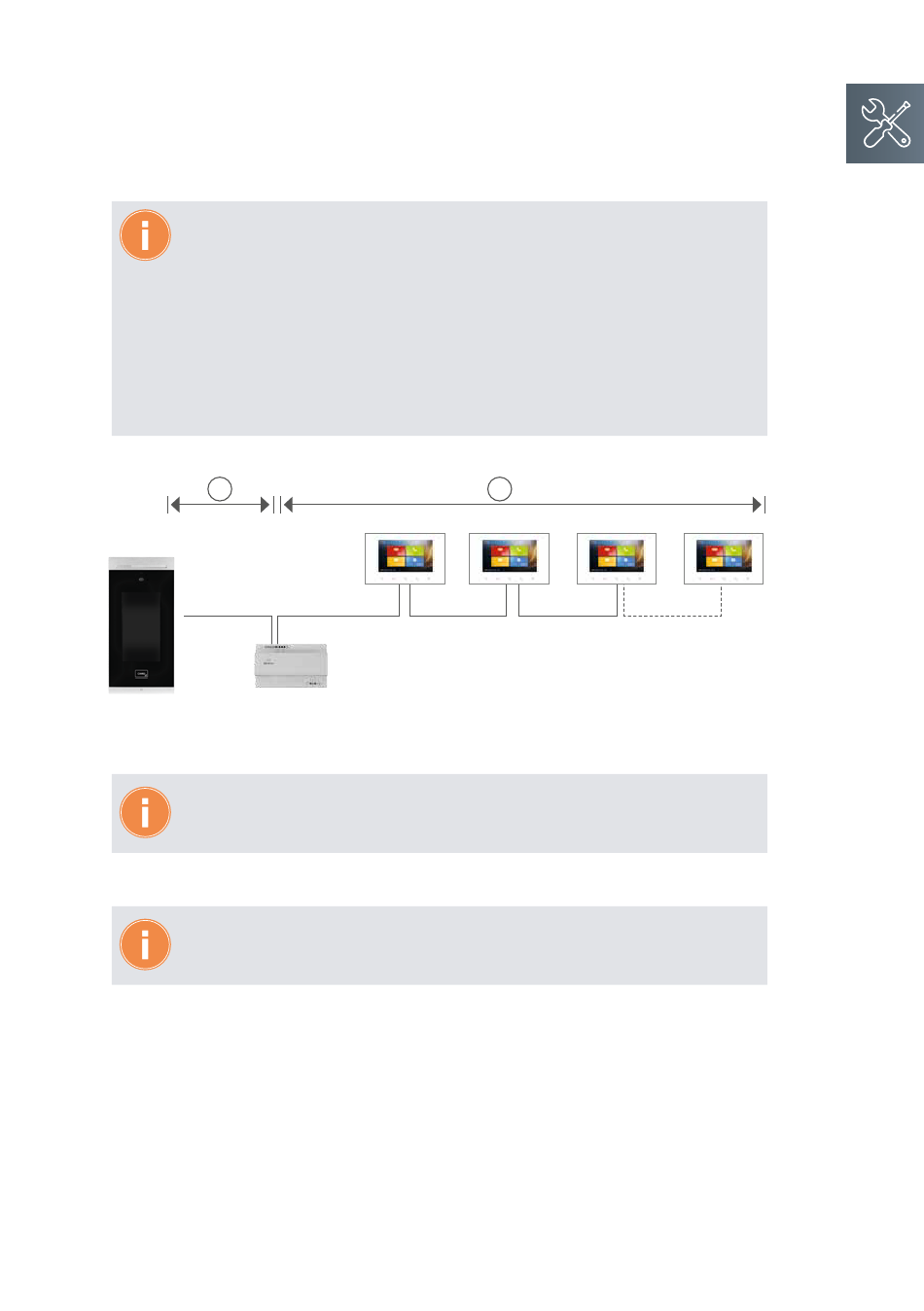

A + B = max. Leitungsstrecke in der Anlage (siehe nachstehende Grafik)
A
kommt es in der Anlage zu Leitungsstrecken ►160 m, kontaktieren Sie hierzu vor
der Installation unsere Technische Hotline: 09103-71371-112.
Hinweis Türöffner (Fremdfabrikat): Wir empfehlen eine getrennte Verlegung der Span-
nungsversorgung für den Türöffner und der BUS-Spannung zur Außenstation.
►110 m
B
Monitor 1
Monitor 2
►160 m
Monitor 3
Monitor ...
13
