Leitungen anschließen
Anschlussleitungen
Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser
in einem Klemmenkontakt.
Leitungslängen
Kabel-Typ
RVV 2 x 0,75mm²
verdrilltes Adernpaar
Leitungen anschließen
► Schließen die Leitungen gemäß Beschriftung an.
Zum Anschließen der Leitungen, können Sie die
Anschlussklemme vom Gerät abziehen.
12
2
0,08 ... 0,82 mm
6 x 0,8 mm, 10 x 0,6 mm

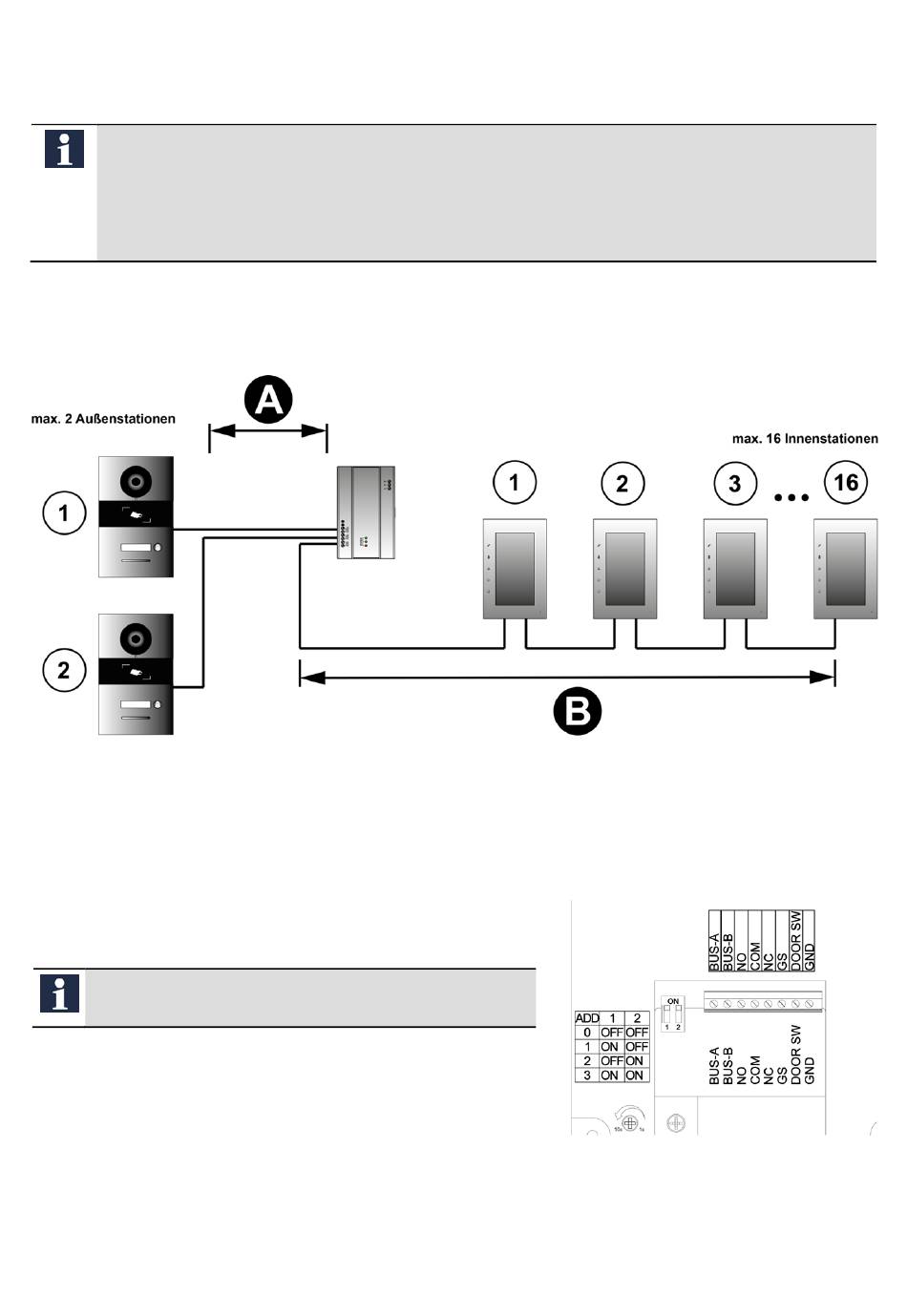

A + B Leitungslänge
110 m
160 m
Abb. 8: Leitungen anschließen
(Ø 0,32 ... 1,0 mm)
