HHG Villa AP 3 AS RL Produktinformation Und Bedienungsanleitung Seite 18

mONTAGE UND INSTALLATION

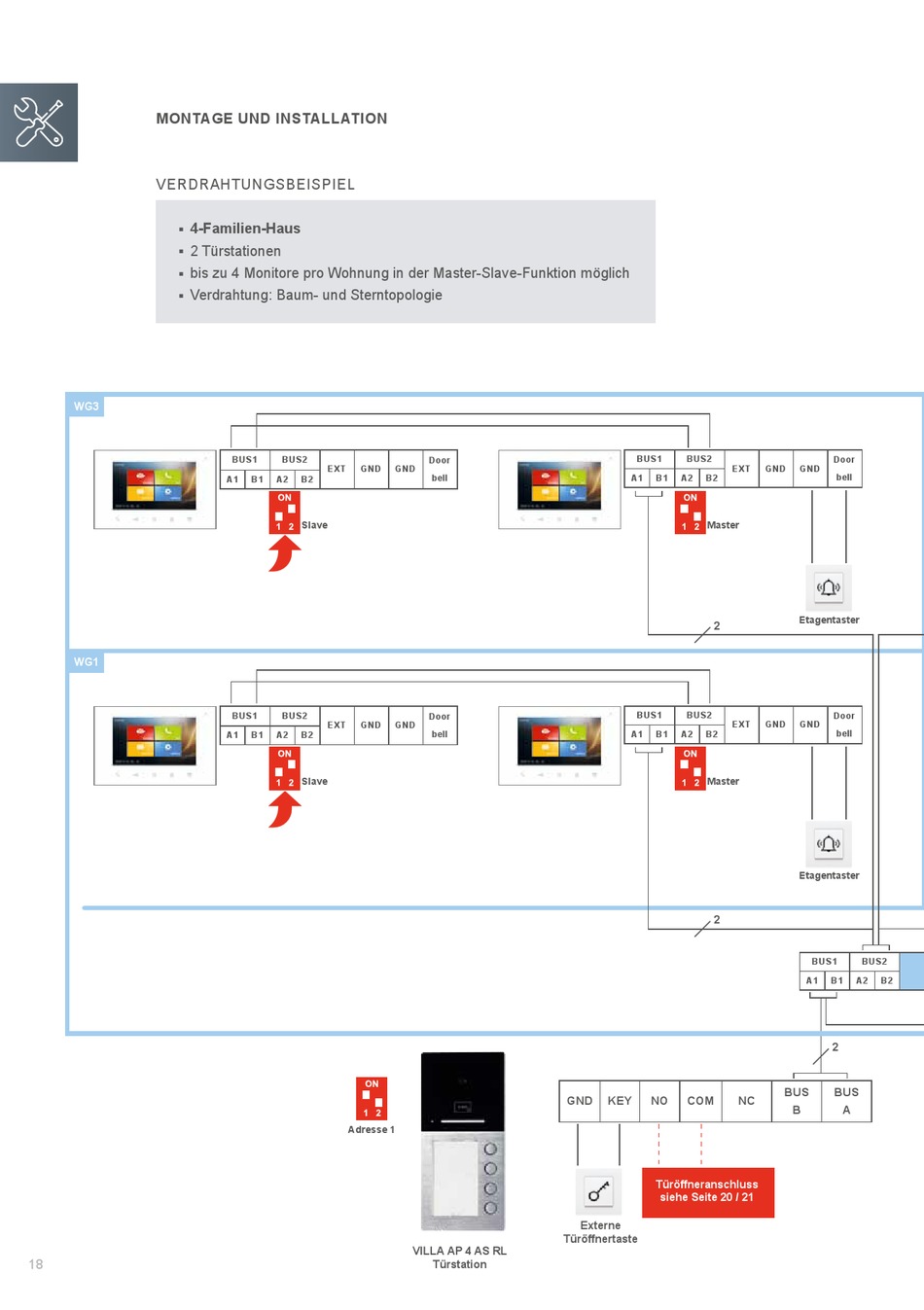

VERDRaHTUNGSBEiSPiEl
4-familien-Haus

2 Türstationen

bis zu 4 Monitore pro Wohnung in der Master-Slave-Funktion möglich

Verdrahtung: Baum- und Sterntopologie

WG3
WG1
18
BUS1 BUS2
EXT GND GND
A1 B1 A2 B2
Slave
BUS1 BUS2
EXT GND GND
A1 B1 A2 B2
Slave
Adresse 1
Door
bell
Door
bell
GND
Externe
Türöffnertaste
VILLA AP 4 AS RL
Türstation
BUS1 BUS2
EXT GND
A1 B1 A2 B2
master
2
BUS1 BUS2
EXT GND
A1 B1 A2 B2
master
2
kEY NO COm NC
Türöffneranschluss
siehe Seite 20 / 21
Door
GND
bell
Etagentaster
Door
GND
bell
Etagentaster
BUS1 BUS2
A1 B1 A2 B2
2
BUS BUS
B A
