Inhaltszusammenfassung für HHG VILLA AP Set 1 RL

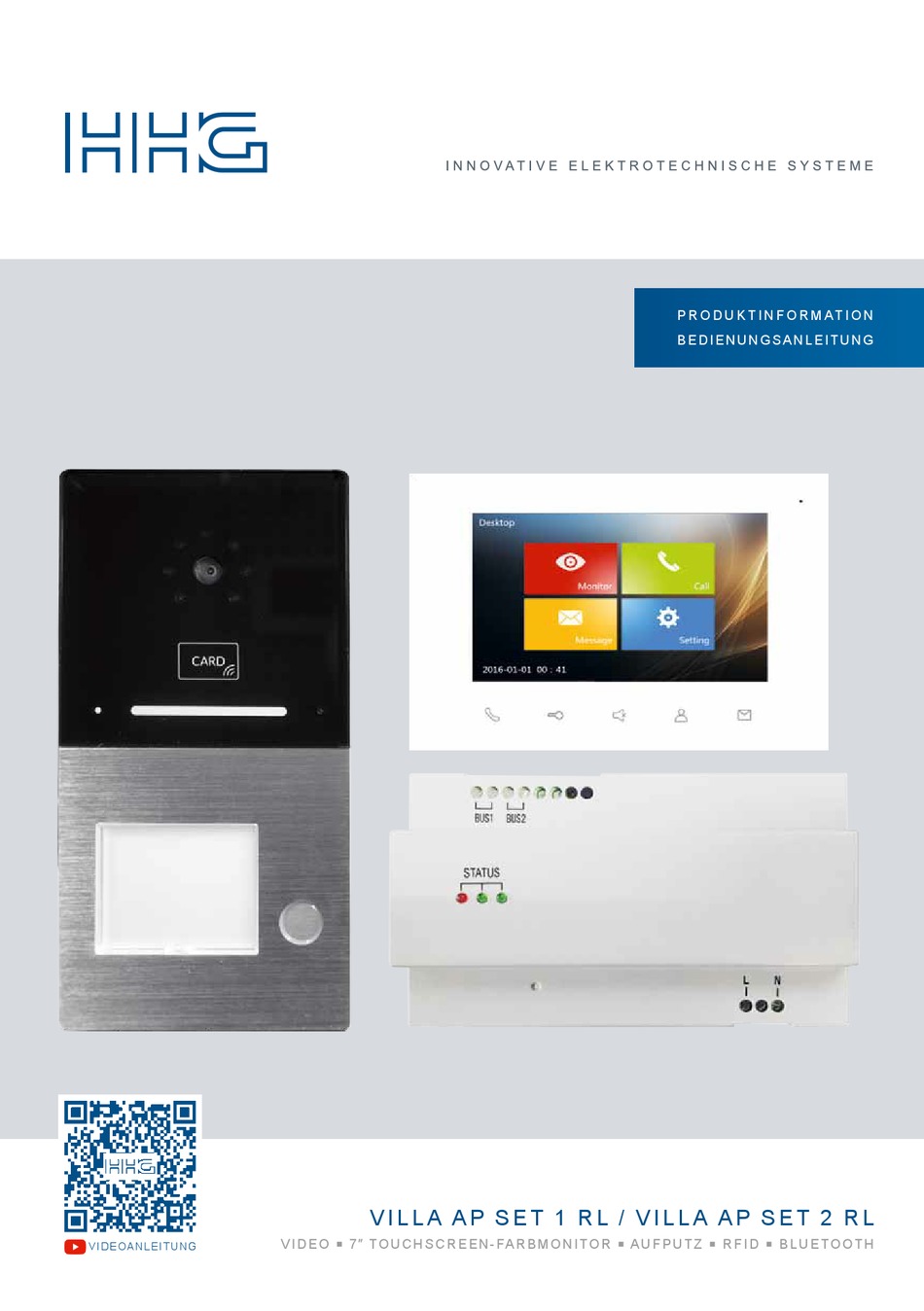

- Seite 1 P R O D U K t I N F O R M A t I O N B e D I e N U N G S A N L e I t U N G V I L L A A P S e t 1 R L / V I L L A A P S e t 2 R L V I D e O ...
- Seite 2 LIEfERUmfANG ........................ZUBEHöR ............................ EINLEITUNG ..........................Hinweise zur Produktinformation ..
-
Seite 3: Lieferumfang
........................... LIEfERUmfANG VILLA AP Set 1 RL enthält: 1x Video-Außenstation VILLA AP 1 AS RL... -
Seite 4: Einleitung
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Ge- brauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist. Produktinformationen finden sie auf unserer homepage unter www.hhg-elektro.de. VeRWeNDete SyMBOLe FüR WARNHINWeISe WARNUNG! Das Signalwort bezeichnet eine Gefährdung für Mensch und tier, die, wenn sie nicht... -
Seite 5: Sicherheit
SICHERHEIT ALLGeMeINe SICHeRHeItSBeStIMMUNGeN Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. WARNUNG! Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDe 0100. -
Seite 6: Produktinformationen
PRODUkTINfORmATIONEN BeStIMMUNGSGeMäSSeR GeBRAUCH Das VILLA AP Set 1 RL und 2 RL ist ein Videosprechanlagen-Set, ausgestattet mit einer VILLA AP 1 AS RL oder 2 AS RL Video-Außenstation, geeignet für die Aufputzmontage, einer bzw. zwei VILLA M Video-Innenstationen zum Freisprechen, ... -
Seite 7: Geräteübersicht
GeRäteüBeRSICHt VILLA AP 1 AS RL UND 2 AS RL Kamera 8 Lautsprecher RFID Leser 9 Potentiometer Türöffnerzeit Bluetooth-Anzeige (1 bis 10 Sekunden) LeD-Quittungsanzeige 10 Adress-einstellungen Mikrofon 11 Lautstärkeregelung Namensschild (im Uhrzeigersinn lauter) Klingeltaste... - Seite 8 PRODUkTINfORmATIONEN GeRäteüBeRSICHt VILLA M Mikrofon 6 Türöffnertaste 7″ Touchscreen-Farbmonitor 7 Sprechentaste Home-taste 8 Lautsprecher taste Bildaufschalten 9 microSD-Karte Ruf AUS-taste...
-
Seite 9: Bedienelemente
BeDIeNeLeMeNte Sprechentaste Gesprächsannahme, Sprechen aktivieren bei türruf und Internruf. Gesprächs- und Bildannahme bei einem Slave-Monitor Sprechen beenden. Sprechen mit Außenstation aktivieren bei eingeschalteter Bildüberwachung. Sprechentaste blinkt: neue Bilder wurden gespeichert. Türöffnertaste Tür öffnen Ruf AUS-taste ein eingehender Ruf wird akustisch nicht signalisiert. - Seite 10 PRODUkTINfORmATIONEN GeRäteüBeRSICHt VILLA NG BUS2 BUS1 STATUS Input: 100V-240V ~ 50/60Hz 0.8A max Output: 30V BUS2 BUS1 LeD rot LeD grün 1 LeD grün 2 Anschluss Netzspannung typenschild Verriegelung Hutschiene Input: 100V-240V ~ 50/60Hz 0.8A max Output: 30V...
-
Seite 11: Anzeige- Und Bedienelemente
ANzeIGe- UND BeDIeNeLeMeNte LeD rot blinkt: Anlage auf Kurzschluss prüfen blinkt: Anlage auf überspannung prüfen LeD grün 1 leuchtet: betriebsbereit, bestehende Sprechverbindung blinkt: BUS-Protokolle werden übertragen LeD grün 2 leuchtet: Backup ... -
Seite 12: Technische Daten
PRODUkTINfORmATIONEN teCHNISCHe DAteN VILLA AP 1 AS RL und 2 AS RL eingangsspannung 28 V DC ± 5% Nennstrom 220 mA Standby-Strom 50 mA Nennleistung ~ 6 W Standby-Leistung ~ 1,5 W Türöffner-Kontakt Potentialfreier Kontakt, Belastbarkeit: NO - Normally open (Schließer) 30 V DC / 12 V AC, 1 A COM - Common (Wurzel oder Mittelanschluss) Türöffner-betrieb über bus-spannung... - Seite 13 VILLA NG eingangsspannung AC 95 V ~ 240 V 50/60 Hz eingangsnennstrom ≤ 100 ma (ac 230 V) Ausgangsspannung 30 V DC, 1 A Ruhestrom ≤ 40 ma (ac 230 V) maximaler eingangsstrom ≤ 280 ma (ac 230 V) Schutzart IP30 zulässige Umgebungstemperatur -10 bis +55 °C...
-
Seite 14: Abmessungen
PRODUkTINfORmATIONEN ABMeSSUNGeN VILLA AP 1 AS RL UND 2 AS RL 22 mm 1,5 mm 100 mm ABMeSSUNGeN VILLA M 24 mm 220 mm... - Seite 15 ABMeSSUNGeN VILLA NG 144 mm 64 mm BUS2 BUS1 STATUS...
-
Seite 16: Montage Und Installation
mONTAGE UND INSTALLATION MONtAGe VILLA AP 1 AS RL UND 2 AS RL montageort Um eine gute Videoqualität zu erreichen, darf die Kamera nicht direkt ausgerichtet werden auf: Sonneneinstrahlung starke Lichtquellen helle oder stark reflektierende Wände. montagehöhe Berücksichtigen Sie bei der Wahl der Montagehöhe der Video- Außenstation den erfassungswinkel der Kamera. - Seite 17 Schritt 2: Schließen die Anschlussleitung(en) an der Anschlussklemme an. Setzen Sie die Frontplatte in die oben vorhandenen Halterungen. Richten Sie die Frontplatte aus und befestigen Sie diese an der Unter- seite mit beigefügten Schrauben. Achten Sie darauf, dass Sie keine Anschlussdrähte einklemmen.
-
Seite 18: Microsd-Karte Einsetzen
mONTAGE UND INSTALLATION MONtAGe VILLA M montagehöhe Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Unterkante) über dem Boden. Abb. 1 montage auf Unterputzdose (Abb. 1) Führen Sie das Anschlusskabel durch das Wand- montageblech. Befestigen Sie das Wandmontageblech mit zwei Schrauben auf der Unterputzdose. -
Seite 19: Demontage
MONtAGe VILLA NG VILLA NG kann auf einer DIN-Schiene 35 mm (DIN eN 50022) montiert werden. Hängen Sie das VILLA NG zuerst mit den oberen Haken auf die Befestigungsschiene und drücken Sie anschließend das Modul unten auf die Schiene, bis es einrastet DeMONtAGe ziehen Sie den DIN-Schienenhaken mit Hilfe eines Schrauben- drehers nach unten... - Seite 20 mONTAGE UND INSTALLATION LeItUNGeN ANSCHLIeSSeN Anschlussleitungen Idealer Leitungsdurchmesser/-querschnitt 0,6 – 0,8 mm bzw. mm² Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit einem gleichen Querschnitt in einem Klemmkontakt. Leitungsstrecke: 1) Klingelleitung / z. b. Yr 8 x 0,8 mm oder mm² ►110 m 2) Verdrillte adernleitung / z.
-
Seite 21: Funktion Der Dip-Schalter Am Monitor
FUNKtION DeR DIP-SCHALteR AM MONItOR DIP-Schalter 1: master-Slave-funktion (Energiesparmodus) Hier wird die Master- oder Slave-Funktion (energiesparmodus) eines Monitors festgelegt. befinden sich mehrere monitore an einer Klingeladresse, ist ein monitor als master-monitor Master- einzurichten. Neben dem Klingelruf zeigt dieser Monitor auch das Kamerabild der türstation. DIP-Schalter Alle weiteren Monitore an dieser Klingeladresse werden als Slave-Monitore einge richtet. - Seite 22 mONTAGE UND INSTALLATION VeRDRAHtUNGSBeISPIeL 1-FAMILIeN-HAUS HINWEIS: Setzen Sie den Ab- schlusswiderstand, wenn VILLA M am ende eines Videostranges installiert ist. Der DIP-Schalter Nr. 2 muss hierbei auf ON stehen. BUS1 BUS2 Door bell master Adresse 001 BUS1 BUS2 VILLA NG Netzgerät Adresse 1 Türöffneranschluss siehe Seite 26 / 27...
- Seite 24 mONTAGE UND INSTALLATION VeRDRAHtUNGSBeISPIeL 2-FAMILIeN-HAUS Baumtopologie Baumtopologie HINWEIS: Setzen Sie den Ab- schlusswiderstand, wenn VILLA M am ende eines Videostranges installiert ist. Der DIP-Schalter Nr. 2 muss hierbei auf ON stehen. BUS1 BUS2 Door bell master + Endwiderstand Etagentaster Adresse 002 BUS1...
- Seite 25 Sterntopologie HINWEIS: Setzen Sie den Ab- schlusswiderstand, wenn VILLA M am ende eines Videostranges installiert ist. Der DIP-Schalter Nr. 2 muss hierbei auf ON stehen. master master Adresse 001 Adresse 002 BUS1 BUS2 BUS1 BUS2 Door Door bell bell Etagentaster Etagentaster BUS1...
-
Seite 26: Anschluss Eines Türöffners
mONTAGE UND INSTALLATION ANSCHLUSS eINeS tüRÖFFNeRS Türöffnerbetrieb über vorhandene bus-spannung. ausschließlich mit dem universal-Türöffner ViLLa TÖ möglich. BUS1 BUS2 Door bell Aufschaltung monitore BUS1 BUS2 VILLA NG Netzgerät HINWEIS: Beim einsatz mit zu- trittskontrolle (RFID) ist der Türöffner mit beigefügter Schutz- diode zu installieren. - Seite 27 Türöffnerbetrieb über einen separaten Trafo möglich. BUS1 BUS2 Door bell Aufschaltung monitore BUS1 BUS2 – VILLA NG Netzgerät Externe Türöffnertaste Türöffner (Fremdfabrikat) Türöffnerkontakt der türstation mit max. 1A, 30 V (DC)/12 V (AC) VILLA AP 1 AS RL belasten! oder 2 AS RL Türstation...
-
Seite 28: Konfiguration
kONfIGURATION INBetRIeBNAHMe WARNUNG! Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDe 0100. Installieren Sie die Geräte der Anlage vollständig. Schalten Sie die Netzspannung ein. Das Gerät hat keinen separaten ein-/Ausschalter. Nachdem die Stromzufuhr ... -
Seite 29: Klingeltasten Einrichten
kONfIGURATION VILLA AP 1 AS RL UND 2 AS RL KLINGeLtASteN eINRICHteN Die Klingeltasten der Außenstation haben feste Adressen (siehe Abb. rechts). Jede Video-Innenstation kann einem Klingeltaster zugeordnet werden. eINSteLLUNGeN DeR GeRäteADReSSe DeR AUSSeNStAtION Der DIP-Schalter an der Rückseite des Gerätes dient zur einstellung der Geräteadresse. Die Adresse wird gemäß... - Seite 30 kONfIGURATION VILLA AP 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – ADMINIStRAtOR-KARte (ADMIN-KARte) Anzahl der RFID-Karten/-Chips, die registriert werden können: max. 50 Stück Unsere transponderkarten und -Chips können als Admin-Karte sowie auch als Benutzer-Karte verwendet werden. eine Kombination aus Karten und Chips ist möglich. Werkseinstellungen laden –...
- Seite 31 zUtRIttSKONtROLLe – BeNUtzeR-KARte/-CHIP Benutzer-karten/-Chips registrieren ziehen Sie die Admin-Karte/-Chip 1x über den Kartenleser. ein Quittungston ertönt. ziehen Sie die zu registrierende Benutzer-Karte/-Chip innerhalb von 5 Sekunden über den Kartenleser. Die Benutzer-Karte wurde erfolgreich erfasst, wenn ein Quittungston ertönt und der LeD-Streifen grün leuchtet.
- Seite 32 kONfIGURATION VILLA AP 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) Einrichtung der ACR-BT App für Android und iOS-Geräte Für die einrichtung der Bluetooth-Funktion auf Ihrem Smartphone ist das einlernen einer Admin-Karte/-Chip erforderlich (siehe hierzu Seite 30). Schritt 1: App herunterladen und einrichten.
- Seite 33 Schritt 3: Smartphone einlernen, Tür öffnen. Option 1: Eine eingelernte Admin-karte/-Chip am Smartphone einlernen. Sie benötigen Ihre Admin-Karte/-Chip zum einlernen Ihres Smartphones. Das mit der Admin- Karte eingelernte Smartphone verfügt in der App über Administrator-Rechte. Darüber hinaus lässt sich mit diesem (admin-) smartphone der angeschlossene Türöffner betätigen. tippen Sie in der App auf Verbindungs-karte.
- Seite 34 kONfIGURATION VILLA AP 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) Option 2: Eingelernte Benutzer-karte/-Chip am Smartphone einlernen. Sie benötigen eine am RFID zutrittskontrollgerät eingelernte Benutzer-Karte/-Chip zum einlernen am Smartphone. tippen Sie in der App auf Verbindungs-karte. ziehen Sie die Benutzer-Karte/-Chip über den RFID-Kartenleser.
- Seite 35 Schritt 4: Geräteverwaltung – nur mit Admin-Berechtigung möglich. Als Administrator können unter Verwaltung die zutrittskontroll- Geräte und Benutzer-Karten/-Chips verwaltet werden. 4.1.1: Zutrittskontroll-Gerät entfernen (Android). Berühren Sie lange (>2 Sekunden) das zu entfernende Gerät bis sich das Fenster „Gerät löschen“ öffnet. tippen Sie auf Gerät löschen.
- Seite 36 kONfIGURATION VILLA AP 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) 4.2: Gerätenamen ändern, Passwort ändern. Zugriffsberechtigung Wählen Sie auf der Seite Verwaltung das gekoppelte zutrittskontrollgerät aus. Tippen sie auf die schaltfläche ändern Sie den Gerätenamen und/oder das Passwort. Werden mehrere zutrittskontroll-Geräte in einer Anlage eingesetzt, empfehlen wir Ihnen die Hinterlegung individueller Gerätenamen, um die Geräte unterscheiden zu können.
- Seite 37 Schritt 5: karten-Verwaltung über die App. 5.1: Neue Benutzer-karten/-Chip am Zutrittskontrollgerät einrichten. Um eine Benutzer-Karte/-Chip vollständig verwalten zu können, ist zuvor die einrichtung der Admin-Karte/-Chip erforderlich. Öffnen sie die karten-Verwaltung. tippen Sie unten rechts auf ‚+‘, um eine neue Karte einlernen zu können. zusätzlich kann durch das tippen auf Name der Benutzer-Karte/-Chip ein 6-stelliger Name zugewiesen werden.
- Seite 38 kONfIGURATION VILLA AP 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) 5.2: Benutzer-karten/-Chip löschen. Wählen Sie die gewünschte Karte in der kartenverwaltung und löschen sie diese durch das berühren der schaltfläche löschen. 5.3: Besucherberechtigungen. in der standardeinstellung haben alle benutzer die gleichen Zugriffsrechte.
- Seite 39 5.4: Sicherung (Backup) der Zugriffsrechte. Der Admin-Inhaber kann ein Backup der zutrittsberechtigungen auf seinem Smartphone speichern. Berühren Sie unter kartenverwaltung den Button rechts oben Bestätigen Sie gewünschtes Backup durch Berühren des Symbols. Der rote Punkt im Symbol signalisiert, dass sich die Daten am zutrittskontroll- Gerät und am Mobiltelefon unterscheiden.
- Seite 40 kONfIGURATION VILLA AP 1 AS RL UND 2 AS RL zUtRIttSKONtROLLe – zUtRItt üBeR SMARtPHONe/BLUetOOtH (Bt) (FORtSetzUNG) 5.6: Zugangsberechtigung für Gäste. Der admin-inhaber kann vorübergehend bis zu 10 Gästen den Zugriff auf ein Zutrittskontroll-Gerät gestatten. Dem Besucher wird dabei ein begrenztes Besuchsdatum, die Uhrzeit und die Anzahl der zutritte zugewiesen.
- Seite 41 Ihr Besucher benötigt ebenfalls die Bluetooth App ACR-Bt, welche kostenlos im Play-/App- Store erhältlich ist. Nach erhalt der einladung z.B. in WhatsApp markiert Ihr Besucher diese nachricht und wählt ≡ und dann kopieren. beim anschließenden Öffnen der app acr-bT wird die zuvor kopierte einladung erkannt und Ihr Besucher zum Akzeptieren aufgefordert.
-
Seite 42: Home-Bildschirm
kONfIGURATION VILLA m HOMe BILDSCHIRM tippen Sie mit dem Finger auf den 7″ Touchscreen- Farbmonitor, um den Home-Bildschirm zu starten. tippen Sie auf den OFF-Button um den Bildschirm auszuschalten. Alternative tippen Sie kurz auf die Home-taste . Der Monitor schaltet sich mit dem Home- Bildschirm ein. -
Seite 43: Menü Anruf
MeNü MONItOR (FORtSetzUNG) Ändern der Videoquelle tippen Sie auf den Button Monitor, das Bild der Außenstation wird aufgeschaltet. Alternativ tippen Sie auf die taste Bildaufschalten tippen Sie erneut auf den Bildschirm, die Anzeige wechselt in den Vollbildmodus. tippen Sie erneut auf den Bildschirm. Der Vollbildmodus wird beendet. ... -
Seite 44: Menü Nachricht
kONfIGURATION VILLA m MeNü NACHRICHt Im Menü Nachricht können Sie folgende Funktionen ausführen: Anzeige und Verwaltung der gespeicherten Bilder und Videos. Informationen zur Geräteversion und der gespeicherten Adresse. tippen Sie auf das Menü Nachricht. Wählen Sie eine der Optionen (Bild, Video oder Version). Bild ... -
Seite 45: Menüeinstellungen
MeNü eINSteLLUNGeN Im Menü einstellungen können Sie folgende einstellungen vornehmen: Klingelton und Ruftonlautstärke Datum und Uhrzeit Sprache erweiterte einstellungen: Passwort ändern, Adresse der Klingeltaste hinterlegen, auf Werkseinstellung (default) zurücksetzen, sonstige einstellungen (automatischen Schnappschuss de-/aktivieren) ADMINIStRAtOR-eINSteLLUNGeN Das Menü erweiterte einstellungen ist nur autorisierten Personen (Administrator) vorbehalten und ist mit einem Passwort geschützt. -
Seite 46: Passwort Ändern
kONfIGURATION VILLA m ADMINIStRAtOR-eINSteLLUNGeN (FORtSetzUNG) PASSWORt äNDeRN tippen Sie auf den Monitor. Wählen Sie das Menü einstellungen. Wählen Sie das Menü erweiterte einstellungen. tippen Sie das Passwort 123456 ein und bestätigen Sie mit OK. tippen Sie auf den Button Passwort einstellungen. -
Seite 47: Werkseinstellung Laden (Default)
WeRKSeINSteLLUNG LADeN (DeFAULt) tippen Sie auf den Monitor. Wählen Sie das Menü einstellungen. Wählen Sie das Menü erweiterte einstellungen. tippen Sie das Passwort 123456 ein und bestätigen Sie mit OK. tippen Sie auf den Button Default. ... -
Seite 48: Benutzereinstellungen
kONfIGURATION VILLA m BeNUtzeReINSteLLUNGeN VIDeOBILDeINSteLLUNGeN äNDeRN Sie können die Helligkeit, Farbe und Kontrast des Videobildes ändern. tippen Sie auf den Bildschirm, um diesen einzuschalten. Wählen Sie das Menü Monitor. tippen Sie auf den Button einstellungen. tippen Sie auf die jeweiligen + oder –... -
Seite 49: Datum Und Uhrzeit Einstellen
DAtUM UND UHRzeIt eINSteLLeN tippen Sie auf den Monitor. Wählen Sie das Menü einstellungen. tippen Sie auf den Button zeit. tippen Sie auf oder um das Datum und die Uhrzeit zu verändern. tippen Sie auf OK, um die einstellungen zu sichern. -
Seite 50: Fotos Und Videos Manuell Aufnehmen
kONfIGURATION VILLA m BeDIeNUNG (FORtSetzUNG) FOtOS UND VIDeOS MANUeLL AUFNeHMeN Während einer aktiven Sprechverbin- dung können Sie weitere Bilder von der Außenstation speichern und ein Video aufnehmen. tippen Sie auf den Button Foto, es wird ein Bild im Gerät gespeichert. ... -
Seite 51: Reinigung
Die zuständige Sammelstelle erfragen Sie bitte bei Ihrer Gemeindeverwaltung. entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. GeWäHRLeIStUNG Unsere Verkaufs- und Lieferbedingungen können Sie unter info@hhg-elektro.de anfordern. SeRVICe Fragen richten Sie bitte per e-Mail an info@hhg-elektro.de. Hauptsitz HHG GmbH... - Seite 52 VILLA AP Set 1 RL / VILLA AP Set 2 RL 08/2021. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. HHG GmbH Am Farrnbach 7 D-90556 Cadolzburg e-Mail: info@hhg-elektro.de www.hhg-elektro.de ...
