mONTAGE UND INSTALLATION

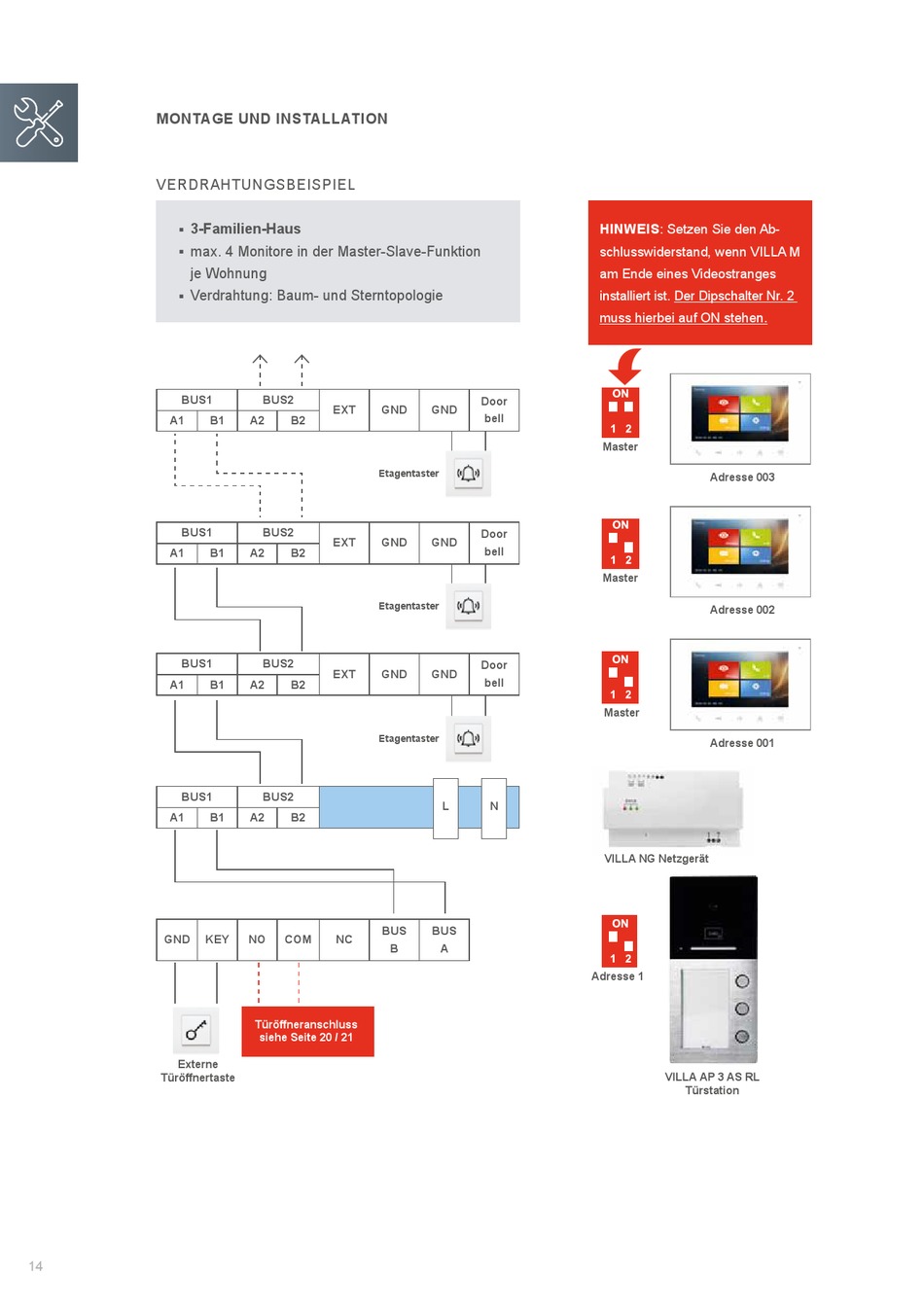

VERDRaHTUNGSBEiSPiEl
3-familien-Haus
max. 4 Monitore in der Master-Slave-Funktion
je Wohnung
Verdrahtung: Baum- und Sterntopologie
BUS1
A1
BUS1
A1
BUS1
A1
BUS1
A1
GND
Externe
Türöffnertaste
14
VERDRaHTUNGSBEiSPiElE
BUS2
EXT
B1
A2
B2
Etagentaster
BUS2
EXT
B1
A2
B2
Etagentaster
BUS2
EXT
B1
A2
B2
Etagentaster
BUS2
B1
A2
B2
kEY
NO
COm
NC
Türöffneranschluss
siehe Seite 20 / 21
Door
GND
GND
bell
Door
GND
GND
bell
Door
GND
GND
bell
L
N
BUS
BUS
B
A
HINWEIS: Setzen Sie den ab-
schlusswiderstand, wenn Villa M
am Ende eines Videostranges
installiert ist. Der Dipschalter Nr. 2
muss hierbei auf ON stehen.
master
Adresse 003
master
Adresse 002
master
Adresse 001
VILLA NG Netzgerät
Adresse 1
VILLA AP 3 AS RL
Türstation
