10 Block SPEZIALFUNKTION
154

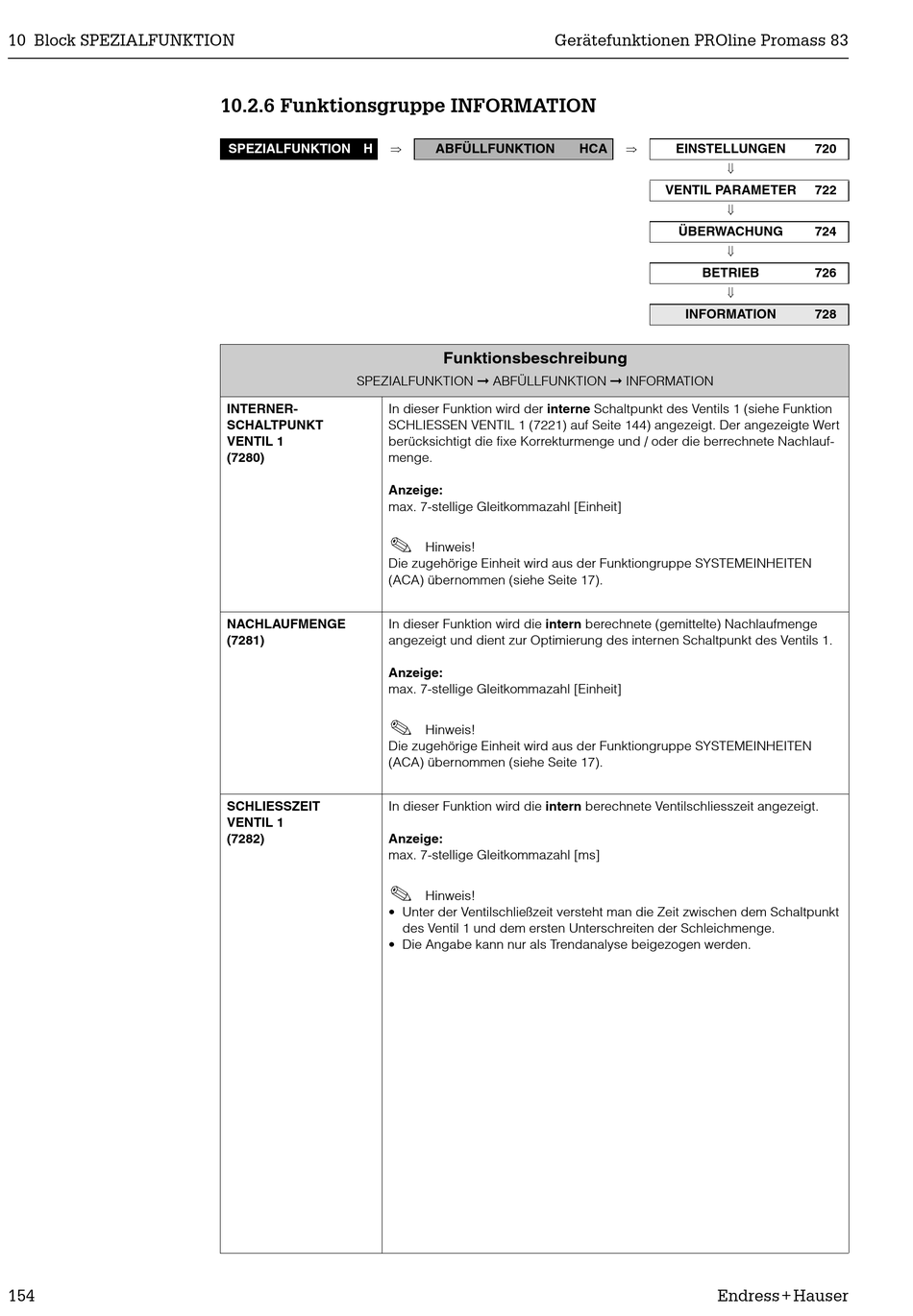

10.2.6 Funktionsgruppe INFORMATION
⇒
SPEZIALFUNKTION H
SPEZIALFUNKTION ➞ ABFÜLLFUNKTION ➞ INFORMATION
INTERNER-
In dieser Funktion wird der interne Schaltpunkt des Ventils 1 (siehe Funktion
SCHALTPUNKT
SCHLIESSEN VENTIL 1 (7221) auf Seite 144) angezeigt. Der angezeigte Wert
VENTIL 1
berücksichtigt die fixe Korrekturmenge und / oder die berrechnete Nachlauf-
(7280)
menge.
Anzeige:
max. 7-stellige Gleitkommazahl [Einheit]
!
Die zugehörige Einheit wird aus der Funktiongruppe SYSTEMEINHEITEN
(ACA) übernommen (siehe Seite 17).
NACHLAUFMENGE
In dieser Funktion wird die intern berechnete (gemittelte) Nachlaufmenge
(7281)
angezeigt und dient zur Optimierung des internen Schaltpunkt des Ventils 1.
Anzeige:
max. 7-stellige Gleitkommazahl [Einheit]
!
Die zugehörige Einheit wird aus der Funktiongruppe SYSTEMEINHEITEN
(ACA) übernommen (siehe Seite 17).
SCHLIESSZEIT
In dieser Funktion wird die intern berechnete Ventilschliesszeit angezeigt.
VENTIL 1
(7282)
Anzeige:
max. 7-stellige Gleitkommazahl [ms]
!
• Unter der Ventilschließzeit versteht man die Zeit zwischen dem Schaltpunkt
• Die Angabe kann nur als Trendanalyse beigezogen werden.
Gerätefunktionen PROline Promass 83
ABFÜLLFUNKTION
Funktionsbeschreibung
Hinweis!
Hinweis!
Hinweis!
des Ventil 1 und dem ersten Unterschreiten der Schleichmenge.
⇒
HCA
EINSTELLUNGEN
⇓
VENTIL PARAMETER
⇓
ÜBERWACHUNG
⇓
BETRIEB
⇓
INFORMATION
Endress+Hauser
720
722
724
726
728
