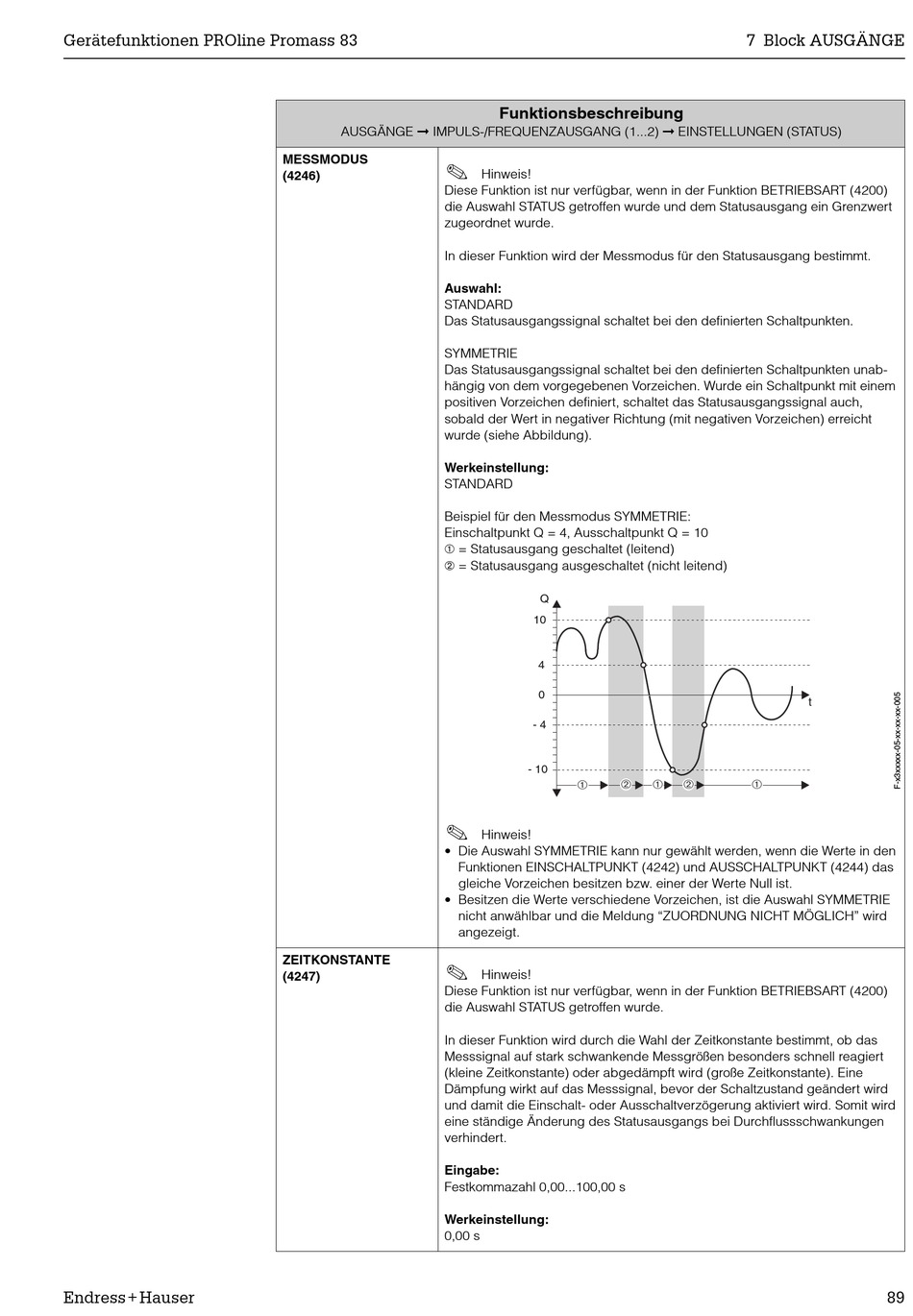

Endress+Hauser PROline promass 83 Beschreibung Gerätefunktionen Seite 89

Gerätefunktionen PROline Promass 83
Endress+Hauser
AUSGÄNGE ➞ IMPULS-/FREQUENZAUSGANG (1...2) ➞ EINSTELLUNGEN (STATUS)
MESSMODUS
!
(4246)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl STATUS getroffen wurde und dem Statusausgang ein Grenzwert
zugeordnet wurde.
In dieser Funktion wird der Messmodus für den Statusausgang bestimmt.
Auswahl:
STANDARD
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten unab-
hängig von dem vorgegebenen Vorzeichen. Wurde ein Schaltpunkt mit einem
positiven Vorzeichen definiert, schaltet das Statusausgangssignal auch,
sobald der Wert in negativer Richtung (mit negativen Vorzeichen) erreicht
wurde (siehe Abbildung).
Werkeinstellung:
STANDARD
Beispiel für den Messmodus SYMMETRIE:
Einschaltpunkt Q = 4, Ausschaltpunkt Q = 10
➀ = Statusausgang geschaltet (leitend)
➁ = Statusausgang ausgeschaltet (nicht leitend)
!
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den
• Besitzen die Werte verschiedene Vorzeichen, ist die Auswahl SYMMETRIE
ZEITKONSTANTE
!
(4247)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl STATUS getroffen wurde.
In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das
Messsignal auf stark schwankende Messgrößen besonders schnell reagiert
(kleine Zeitkonstante) oder abgedämpft wird (große Zeitkonstante). Eine
Dämpfung wirkt auf das Messsignal, bevor der Schaltzustand geändert wird
und damit die Einschalt- oder Ausschaltverzögerung aktiviert wird. Somit wird
eine ständige Änderung des Statusausgangs bei Durchflussschwankungen
verhindert.
Eingabe:
Festkommazahl 0,00...100,00 s
Werkeinstellung:
0,00 s
Funktionsbeschreibung
Hinweis!
Q
10
4
0
- 4
- 10
➁
➀
Hinweis!
Funktionen EINSCHALTPUNKT (4242) und AUSSCHALTPUNKT (4244) das
gleiche Vorzeichen besitzen bzw. einer der Werte Null ist.
nicht anwählbar und die Meldung "ZUORDNUNG NICHT MÖGLICH" wird
angezeigt.
