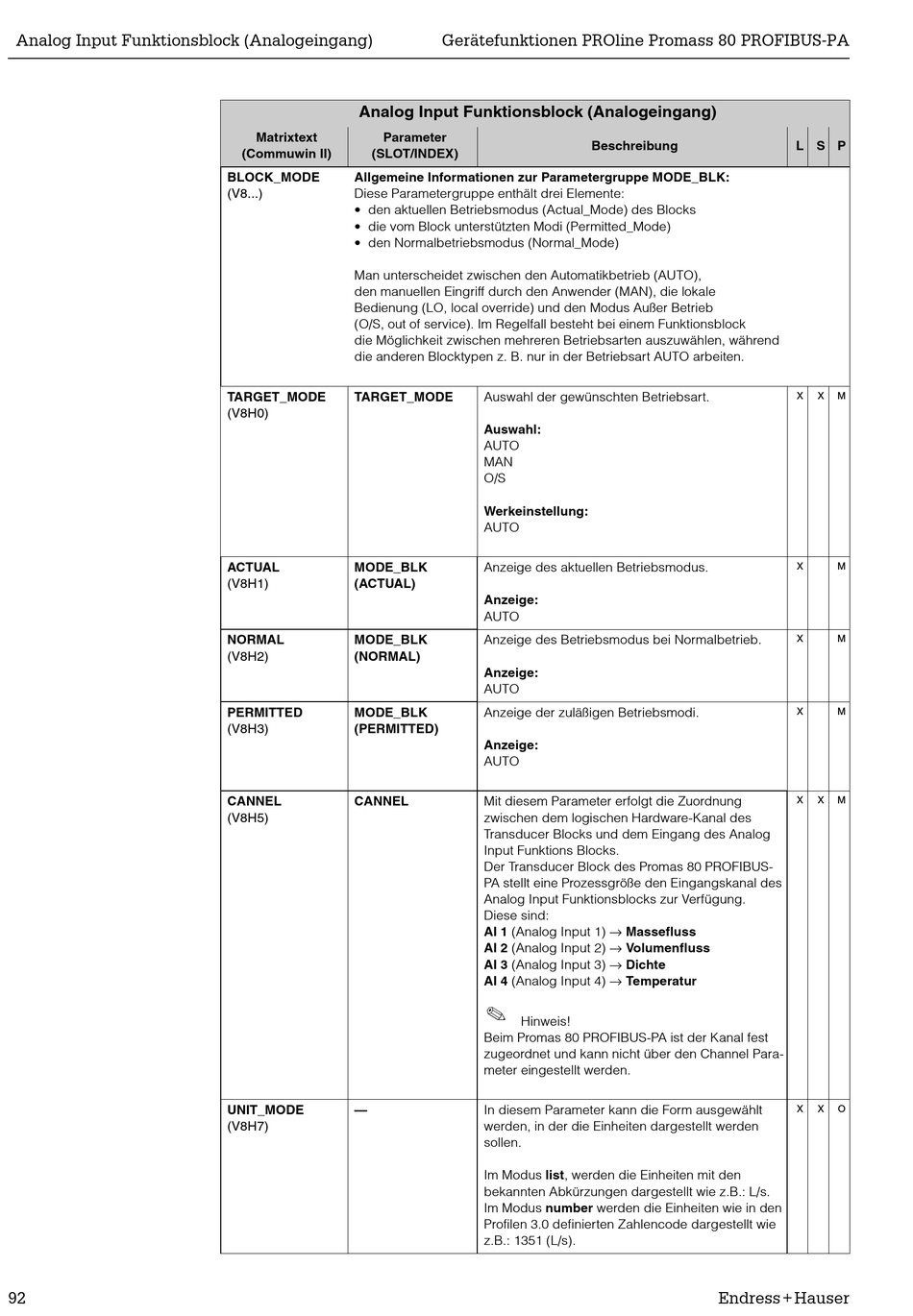

Analog Input Funktionsblock (Analogeingang)
92
Analog Input Funktionsblock (Analogeingang)
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
BLOCK_MODE Allgemeine Informationen zur Parametergruppe MODE_BLK:
(V8...) Diese Parametergruppe enthält drei Elemente:
• den aktuellen Betriebsmodus (Actual_Mode) des Blocks
• die vom Block unterstützten Modi (Permitted_Mode)
• den Normalbetriebsmodus (Normal_Mode)
Man unterscheidet zwischen den Automatikbetrieb (AUTO),
den manuellen Eingriff durch den Anwender (MAN), die lokale
Bedienung (LO, local override) und den Modus Außer Betrieb
(O/S, out of service). Im Regelfall besteht bei einem Funktionsblock
die Möglichkeit zwischen mehreren Betriebsarten auszuwählen, während
die anderen Blocktypen z. B. nur in der Betriebsart AUTO arbeiten.
TARGET_MODE TARGET_MODE
(V8H0)
ACTUAL MODE_BLK
(V8H1) (ACTUAL)
NORMAL MODE_BLK
(V8H2) (NORMAL)
PERMITTED MODE_BLK
(V8H3) (PERMITTED)
CANNEL CANNEL
(V8H5)
UNIT_MODE —
(V8H7)
Gerätefunktionen PROline Promass 80 PROFIBUS-PA
Beschreibung
Auswahl der gewünschten Betriebsart.
Auswahl:
AUTO
MAN
O/S
Werkeinstellung:
AUTO
Anzeige des aktuellen Betriebsmodus.
Anzeige:
AUTO
Anzeige des Betriebsmodus bei Normalbetrieb.
Anzeige:
AUTO
Anzeige der zuläßigen Betriebsmodi.
Anzeige:
AUTO
Mit diesem Parameter erfolgt die Zuordnung
zwischen dem logischen Hardware-Kanal des
Transducer Blocks und dem Eingang des Analog
Input Funktions Blocks.
Der Transducer Block des Promas 80 PROFIBUS-
PA stellt eine Prozessgröße den Eingangskanal des
Analog Input Funktionsblocks zur Verfügung.
Diese sind:
AI 1 (Analog Input 1) → Massefluss
AI 2 (Analog Input 2) → Volumenfluss
AI 3 (Analog Input 3) → Dichte
AI 4 (Analog Input 4) → Temperatur
H
Hinweis!
Beim Promas 80 PROFIBUS-PA ist der Kanal fest
zugeordnet und kann nicht über den Channel Para-
meter eingestellt werden.
In diesem Parameter kann die Form ausgewählt
werden, in der die Einheiten dargestellt werden
sollen.
Im Modus list, werden die Einheiten mit den
bekannten Abkürzungen dargestellt wie z.B.: L/s.
Im Modus number werden die Einheiten wie in den
Profilen 3.0 definierten Zahlencode dargestellt wie
z.B.: 1351 (L/s).
L S P
X X M
X M
X M
X M
X X M
X X O
