Bedienung über PROFIBUS-PA
38
1 Bedienung über PROFIBUS-PA

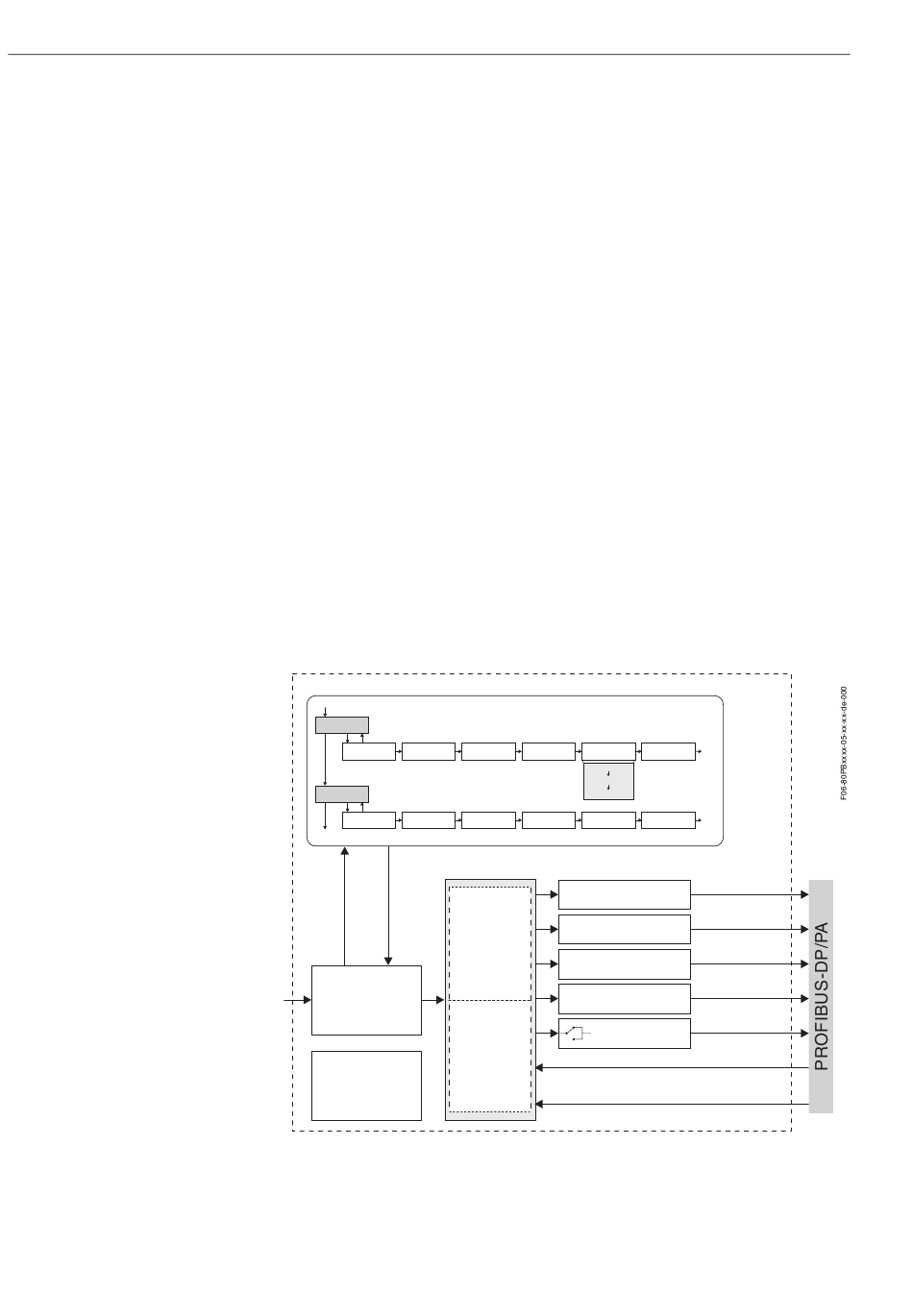

1.1 Blockmodell
Beim PROFIBUS-PA werden die gesamten Geräteparameter in Abhängigkeit ihrer
funktionalen Eigenschaft und Aufgabe kategorisiert und im wesentlichen drei unter-
schiedlichen Blöcken zugeordnet. Ein Block kann als Container betrachtet werden,
in dem Parameter und die damit verbundenen Funktionalitäten enthalten sind.
Ein PROFIBUS-PA Gerät besitzt folgende Blocktypen:
• Einen Physical Block (Geräteblock)
Der Physical Block beinhaltet alle gerätespezifischen Merkmale des Gerätes.
• Ein oder mehrere Transducer Blocks (Übertragungsblock)
Der Transducer Block beinhaltet alle messtechnischen und gerätespezifischen
Parameter des Gerätes. In den Transducer Blöcken sind die Messprinzipien
(z.B. Durchfluss, Temperatur) gemäß der PROFIBUS-PA Profile 3.0 Spezifikation
abgebildet.
• Ein oder mehrere Function Blocks (Funktionsblock)
Function Blocks beinhalten die Automatisierungfunktionen des Gerätes.
Man unterscheidet zwischen verschiedenen Funktionsblöcken, z.B. Analog Input
Funktionsblock (Analogeingang), Analog Output Funktionsblock (Analogausgang),
Summenzähler Block, etc. Jeder dieser Funktionsblöcke wird für die Abarbeitung
unterschiedlicher Applikationsfunktionen verwendet.
Mit diesen Blöcken lassen sich verschiedene Automatisierungsaufgaben realisieren.
Neben diesen Blöcken kann ein Feldgerät noch beliebig viele weitere Blöcke beinhal-
ten, z.B. mehrere Analog Input Funktionsblöcke, wenn vom Feldgerät mehr als eine
Prozessgröße zur Verfügung steht.
Vor-Ort-Bedienung
...
SUMMENZÄHLER
AUSWAHL
SUMMENZÄHLER
KOMMUNIKATION
MESSSTELLEN
BEZEICHNUNG
...
Signal-
Sensor
verarbeitung
Physical Block
Das Sensorsignal wird zuerst im messtechnischen Block, dem Transducer Block,
durchflussspezifisch aufbereitet. Danach wird die Prozessgröße an den Analog Input
und Summenzähler Funktionsblock zur leittechnischen Verarbeitung (z.B. Skalierung,
Grenzwertverarbeitung) weitergegeben. Die Prozessgröße durchläuft den kompletten
Funktionsblockalgorithmus und stehen als Ausgangsgröße dem Leitsystem zur Ver-
fügung.
Gerätefunktionen PROline Promass 80 PROFIBUS-PA
TOTALIZER CHANNEL EINHEIT
OUT VALUE SUMMENZÄHLER
BUS WRITE SELCTION
ADRESSE PROTECT GSD
Transducer Block
Analog Input Fkt.-block 1
Analog Input Fkt.-block 2
PROFIL
Analog Input Fkt.-block 3
Parameter
Analog Input Fkt.-block 4
Masse
Hersteller-
Volumen
spezifische
Parameter
SET PRESET
...
TOTALIZER TOTALIZER
TOTALIZE
RESET
PRESET
SET UNIT PROFIL
...
TO BUS VERSION
OUT VALUE OUT VALUE
Massefluss
Value/Status
OUT VALUE
Volumenfluss
Value/Status Value/Status
OUT VALUE
Dichte
Value/Status Value/Status
OUT VALUE
Temperatur Value/Status Value/Status
TOT-OUT VALUE
Summenzähler
Value/Status Value/Status
DISPLAY VALUE
Value/Status
Steuerung
