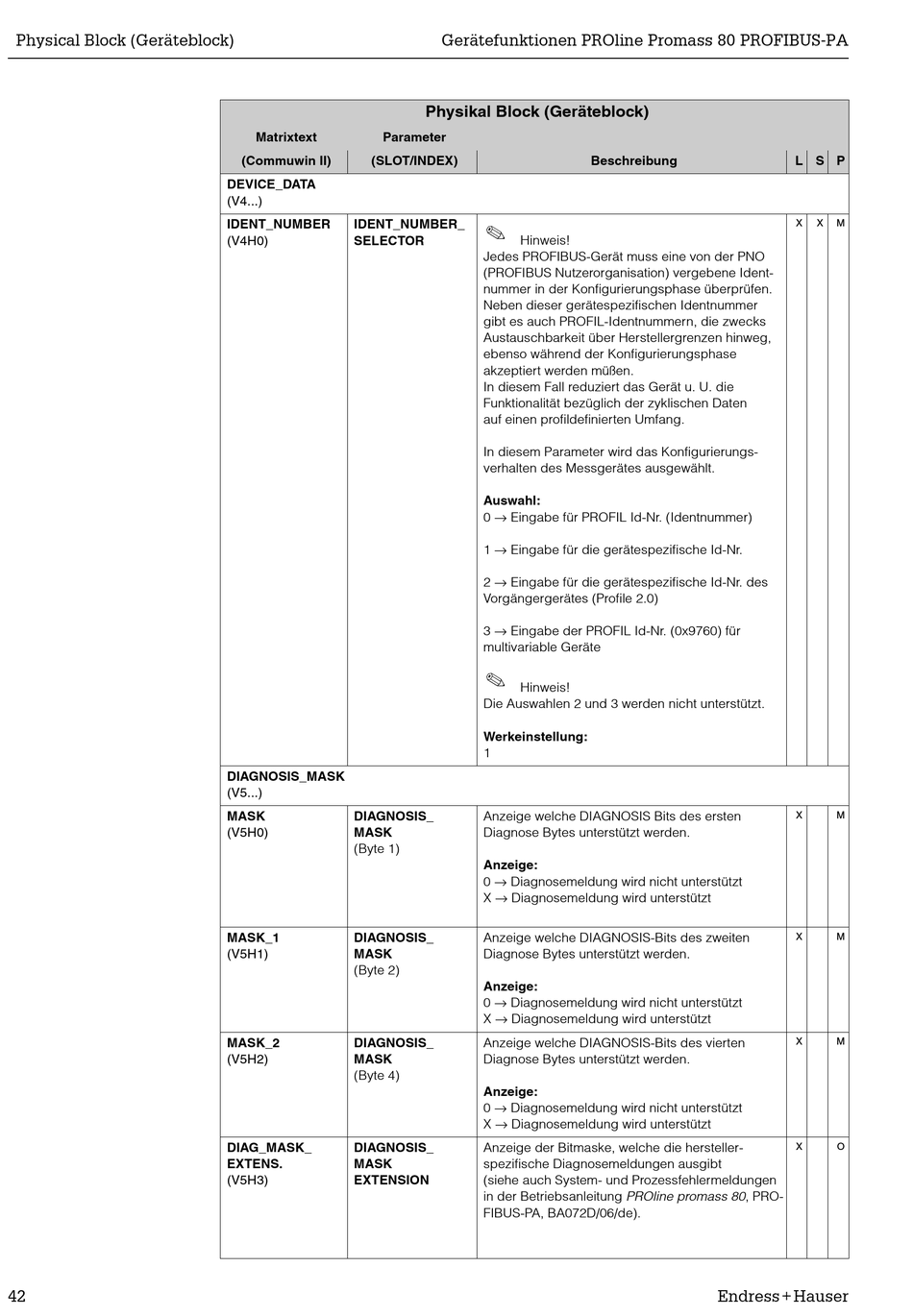

Physical Block (Geräteblock)
42
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
DEVICE_DATA
(V4...)
IDENT_NUMBER IDENT_NUMBER_
(V4H0) SELECTOR
DIAGNOSIS_MASK
(V5...)
MASK DIAGNOSIS_
(V5H0) MASK
(Byte 1)
MASK_1 DIAGNOSIS_
(V5H1) MASK
(Byte 2)
MASK_2 DIAGNOSIS_
(V5H2) MASK
(Byte 4)
DIAG_MASK_ DIAGNOSIS_
EXTENS. MASK
(V5H3) EXTENSION
Gerätefunktionen PROline Promass 80 PROFIBUS-PA
Physikal Block (Geräteblock)
Beschreibung
H
Hinweis!
Jedes PROFIBUS-Gerät muss eine von der PNO
(PROFIBUS Nutzerorganisation) vergebene Ident-
nummer in der Konfigurierungsphase überprüfen.
Neben dieser gerätespezifischen Identnummer
gibt es auch PROFIL-Identnummern, die zwecks
Austauschbarkeit über Herstellergrenzen hinweg,
ebenso während der Konfigurierungsphase
akzeptiert werden müßen.
In diesem Fall reduziert das Gerät u. U. die
Funktionalität bezüglich der zyklischen Daten
auf einen profildefinierten Umfang.
In diesem Parameter wird das Konfigurierungs-
verhalten des Messgerätes ausgewählt.
Auswahl:
0 → Eingabe für PROFIL Id-Nr. (Identnummer)
1 → Eingabe für die gerätespezifische Id-Nr.
2 → Eingabe für die gerätespezifische Id-Nr. des
Vorgängergerätes (Profile 2.0)
3 → Eingabe der PROFIL Id-Nr. (0x9760) für
multivariable Geräte
H
Hinweis!
Die Auswahlen 2 und 3 werden nicht unterstützt.
Werkeinstellung:
1
Anzeige welche DIAGNOSIS Bits des ersten
Diagnose Bytes unterstützt werden.
Anzeige:
0 → Diagnosemeldung wird nicht unterstützt
X → Diagnosemeldung wird unterstützt
Anzeige welche DIAGNOSIS-Bits des zweiten
Diagnose Bytes unterstützt werden.
Anzeige:
0 → Diagnosemeldung wird nicht unterstützt
X → Diagnosemeldung wird unterstützt
Anzeige welche DIAGNOSIS-Bits des vierten
Diagnose Bytes unterstützt werden.
Anzeige:
0 → Diagnosemeldung wird nicht unterstützt
X → Diagnosemeldung wird unterstützt
Anzeige der Bitmaske, welche die hersteller-
spezifische Diagnosemeldungen ausgibt
(siehe auch System- und Prozessfehlermeldungen
in der Betriebsanleitung PROline promass 80, PRO-
FIBUS-PA, BA072D/06/de).
L S P
X X M
X M
X M
X M
X O
