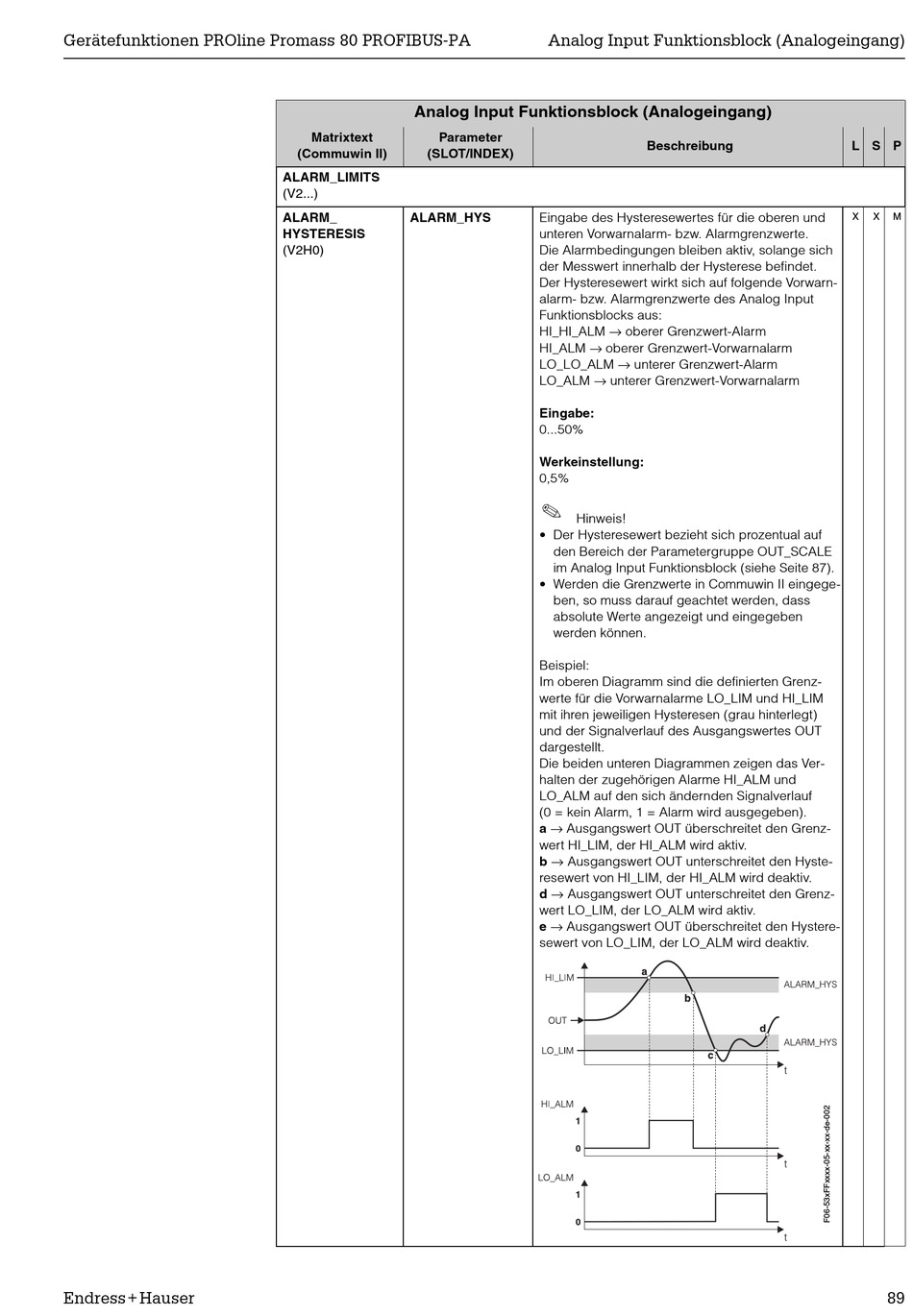

Endress+Hauser PROline promass 80 PROFIBUS-PA Beschreibung Gerätefunktionen Seite 89

Gerätefunktionen PROline Promass 80 PROFIBUS-PA
Endress+Hauser
Analog Input Funktionsblock (Analogeingang)
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
ALARM_LIMITS
(V2...)
ALARM_ ALARM_HYS
HYSTERESIS
(V2H0)
Analog Input Funktionsblock (Analogeingang)
Beschreibung
Eingabe des Hysteresewertes für die oberen und
unteren Vorwarnalarm- bzw. Alarmgrenzwerte.
Die Alarmbedingungen bleiben aktiv, solange sich
der Messwert innerhalb der Hysterese befindet.
Der Hysteresewert wirkt sich auf folgende Vorwarn-
alarm- bzw. Alarmgrenzwerte des Analog Input
Funktionsblocks aus:
HI_HI_ALM → oberer Grenzwert-Alarm
HI_ALM → oberer Grenzwert-Vorwarnalarm
LO_LO_ALM → unterer Grenzwert-Alarm
LO_ALM → unterer Grenzwert-Vorwarnalarm
Eingabe:
0...50%
Werkeinstellung:
0,5%
H
Hinweis!
• Der Hysteresewert bezieht sich prozentual auf
den Bereich der Parametergruppe OUT_SCALE
im Analog Input Funktionsblock (siehe Seite 87).
• Werden die Grenzwerte in Commuwin II eingege-
ben, so muss darauf geachtet werden, dass
absolute Werte angezeigt und eingegeben
werden können.
Beispiel:
Im oberen Diagramm sind die definierten Grenz-
werte für die Vorwarnalarme LO_LIM und HI_LIM
mit ihren jeweiligen Hysteresen (grau hinterlegt)
und der Signalverlauf des Ausgangswertes OUT
dargestellt.
Die beiden unteren Diagrammen zeigen das Ver-
halten der zugehörigen Alarme HI_ALM und
LO_ALM auf den sich ändernden Signalverlauf
(0 = kein Alarm, 1 = Alarm wird ausgegeben).
a → Ausgangswert OUT überschreitet den Grenz-
wert HI_LIM, der HI_ALM wird aktiv.
b → Ausgangswert OUT unterschreitet den Hyste-
resewert von HI_LIM, der HI_ALM wird deaktiv.
d → Ausgangswert OUT unterschreitet den Grenz-
wert LO_LIM, der LO_ALM wird aktiv.
e → Ausgangswert OUT überschreitet den Hystere-
sewert von LO_LIM, der LO_ALM wird deaktiv.
L S P
X X M
