2 Einführung
2.1 Direktanschluss an einen StudioLive Series III Mixer
i
Stagebox Setup
NSB 16.8 AVB Inputs
Name: NSB 16.8
NSB 16.8 Preamp Permissions: StudioLive 32SC
Output Stream: AVB Send 41-48
Please select an output source
to establish AVB clock sync
Apply
Apply
A B
FX FX
C D
FX FX
EFFECTS MASTER MASTER CONTROL
Stagebox Setup
AVB Inputs
NSB 16.8 Name: NSB 16.8
NSB 16.8 Preamp Permissions: StudioLive 32SC
Output Stream: AVB Send 41-48
Name: NSB 16.8
Please select an output source
to establish AVB clock sync
Apply
A B
FX FX
C D
FX FX
EFFECTS MASTER MASTER CONTROL
Schritt 2: Routen von Stagebox-Ausgängen auf einen Mixer
Stagebox Setup
AVB Inputs
NSB 16.8
Name: NSB 16.8
Preamp Permissions: StudioLive 32SC
NSB 16.8
Output Stream: AVB Send 41-48
AVB Inputs
Please select an output source
to establish AVB clock sync
Apply
A B
FX FX
C D
FX FX
AVB Input Streams
Input Streams Assigned Stream Available Stream
Input 1-8 None None
Input 9-16 None NSB 16.8: Send 1-8
Input 17-24 None NSB 16.8: Send 9-16
Input 25-32 None NSB 16.8: Send 1-8 (GC)
Input 33-40 None NSB 16.8: Send 9-16 (GC)
Input 17-24
Input 41-48 None
Input 49-56 None
-12
-24
A B
FX FX
-36
-48
C D
FX FX
-65
EFFECTS MASTER MASTER CONTROL
AVB Input Streams
Input Streams Assigned Stream Available Stream
Input 1-8 None None
Input 9-16 None NSB 16.8: Send 1-8
Input 17-24 None NSB 16.8: Send 9-16
Input 25-32 None NSB 16.8: Send 1-8 (GC)
Input 33-40 None NSB 16.8: Send 9-16 (GC)
Input 41-48 None
NSB 16.8: Send 1-8
Input 49-56 None
A B
FX FX
C D
FX FX
EFFECTS MASTER MASTER CONTROL

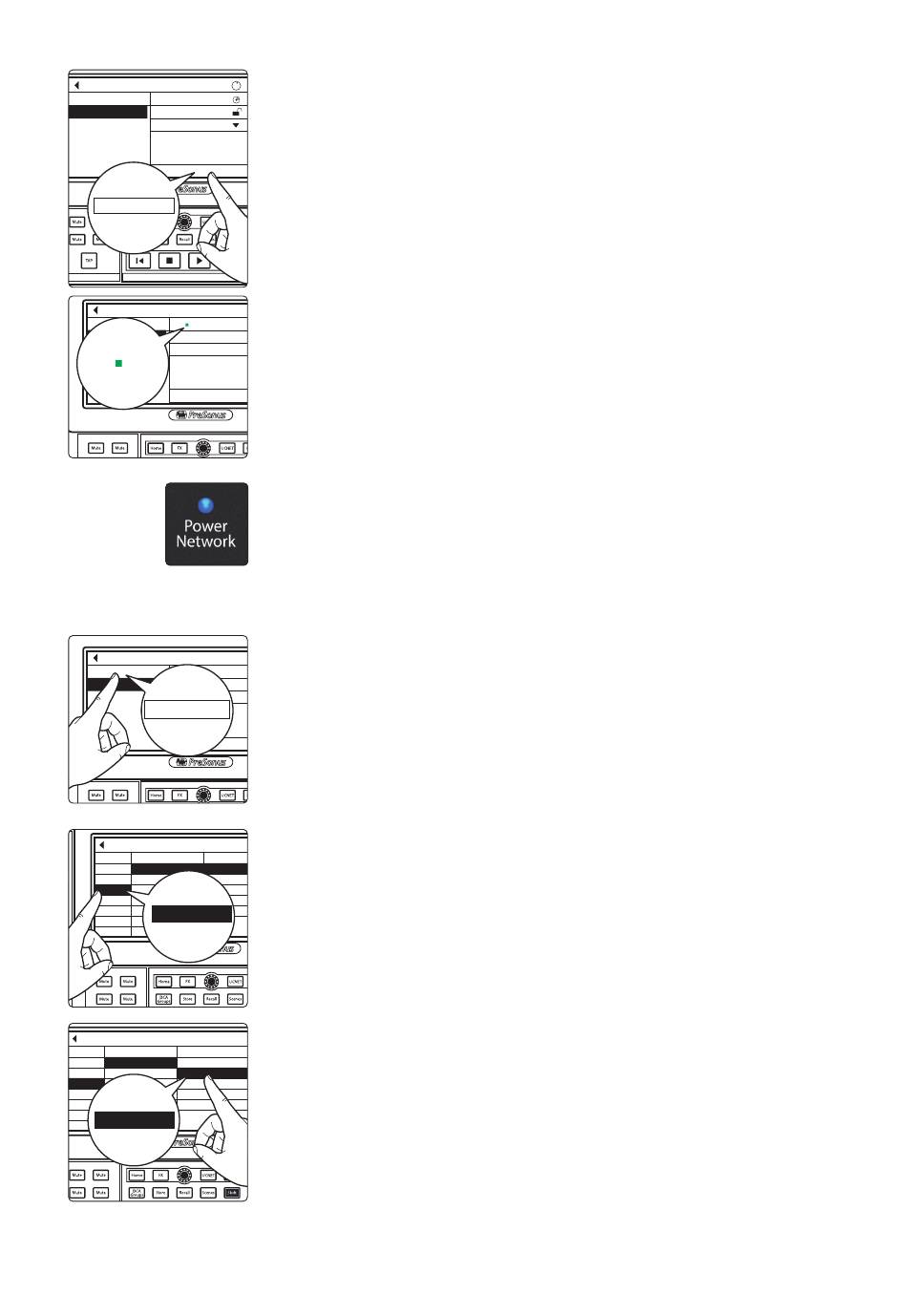

7. Tippen Sie zum Abschluss auf die Schaltfläche „Apply".
Profi-Tipp: Sobald Sie die Ausgabe-Streams von Ihrem Mixer erfolgreich zugewiesen
haben, wird im Setup-Screen neben Ihrer NSB Stagebox eine grüne Statusanzeige
eingeblendet.
Die Power-Network-LED Ihrer NSB Stagebox wechselt von grün zu blau, sobald
die Clock-Synchronisation auf das AVB-Netzwerk erfolgreich hergestellt wurde.
1. In diesem Beispiel nutzen wir eine NSB 16.8, um ein StudioLive 32SC um 16
analoge Ein- und acht analoge Ausgänge zu erweitern. Tippen Sie auf die
Schaltfläche „AVB Inputs".
2. Wählen Sie aus der Liste „Input Streams" die Inputs 17–24 aus.
3. Wählen Sie aus der Liste „Available Streams" den Eintrag „NSB 16.8: Send 1-8" aus,
um die ersten acht NSB-Eingänge auf die Kanäle 17–24 Ihres Mixers zu speisen.
NSB-Series Stageboxen
Bedienungsanleitung
6
