2 Einführung
2.1 Direktanschluss an einen StudioLive Series III Mixer
Audio Routing
AVB Input Streams Stagebox Setup
Stagebox Setup
Earmix Setup Digital Patching
A B
FX FX
C D
FX FX
Stagebox Setup
EFFECTS MASTER MASTER CONTROL
AVB Inputs
NSB 16.8 Name: NSB 16.8
NSB 16.8 Preamp Permissions: All
Output Stream: None
NSB 16.8
Please select an output source
to establish AVB clock sync
Apply
Gate
-2
-12
-24
A B
FX FX
-36
-48
FX C FX D
-65
EFFECTS MASTER MASTER CONTROL
i
Stagebox Setup
NSB 16.8 AVB Inputs
Name: NSB 16.8
NSB 16.8 Preamp Permissions: All
Output Stream: None
Please select an output source
to establish AVB clock sync
Apply
A B
FX FX
C D
FX FX
Stagebox Setup
AVB Inputs
NSB 16.8
NSB 16.8 Name: NSB 16.8
NSB 16.8 Preamp Permissions: All
All
Output Stream: None
StudioLive 32SC
Please select an output source
to establish AVB clock sync
Apply
StudioLive 32SC
FX A FX B
C D
FX FX
EFFECTS MASTER MASTER CONTROL
Stagebox Setup
NSB 16.8 AVB Inputs
Name: NSB 16.8
NSB 16.8 Preamp Permissions: StudioLive 32SC
Output Stream: None
AVB Send 33-40
Please select an output source
AVB Send 41-48
to establish AVB clock sync
AVB Send 49-56
Apply
AVB Send 41-48
A B
FX FX
C D
FX FX
EFFECTS MASTER MASTER CONTROL

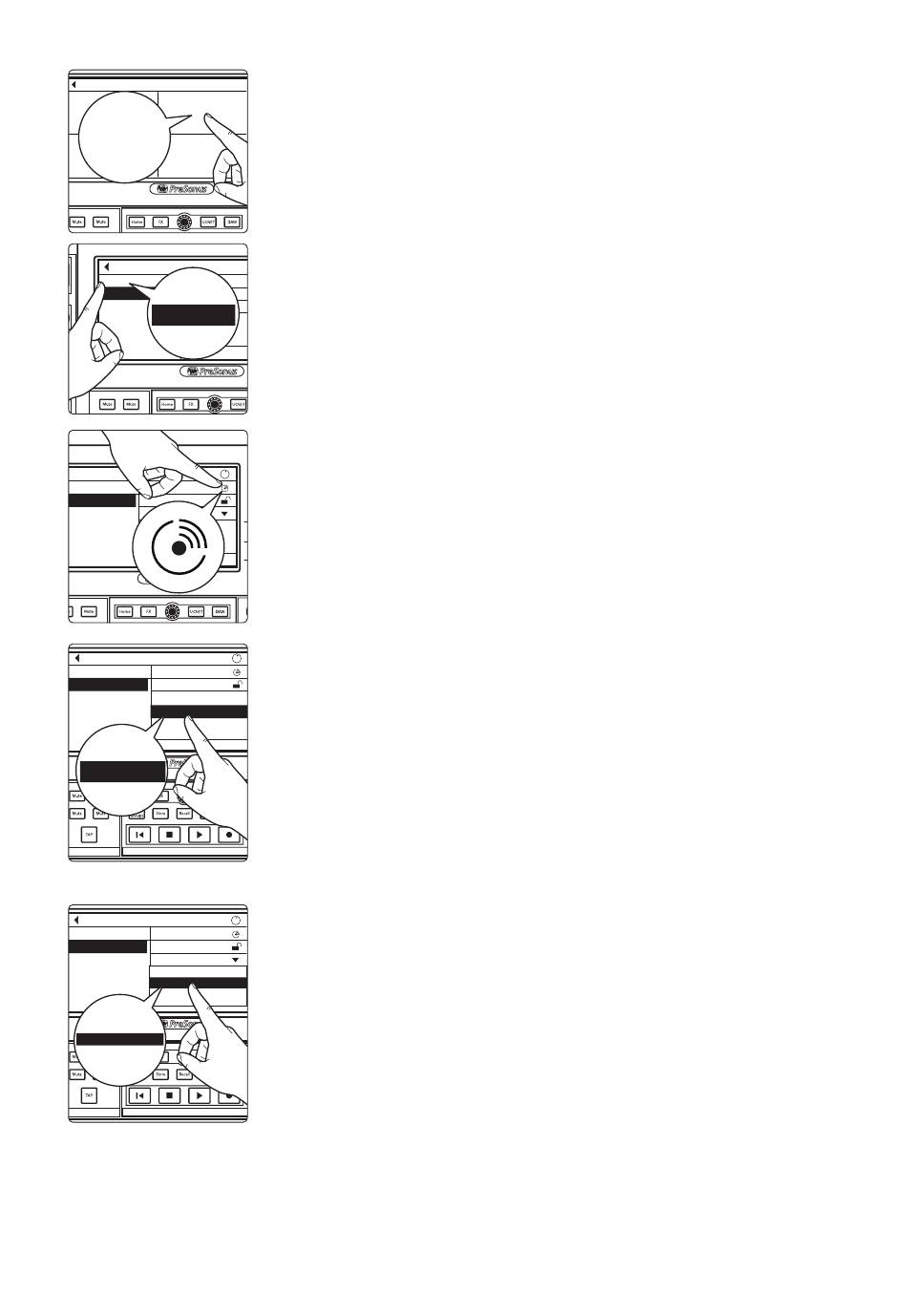

3. Tippen Sie im Touchscreen auf die Schaltfläche „Stagebox Setup".
4. Wählen Sie NSB 16.8 aus der Liste auf der linken Seite.
Profi-Tipp: Für Anwendungen mit mehreren NSB-Series Stageboxen des gleichen
Typs können Sie die Identify-Schaltfläche nutzen. Wenn Sie die Schaltfläche
antippen, leuchtet die Power/Network-LED auf der Vorderseite der ausgewählten
Stagebox abwechseln rot und grün auf.
5. Wählen Sie den Mixer aus, den Sie zur Steuerung der Vorverstärker Ihrer NSB
i
Stagebox nutzen möchten. Die Voreinstellung ist „All", d. h. die Preamps Ihrer
Stagebox können mit jedem StudioLive Series III Mixer im AVB-Netzwerk
gesteuert werden.
Profi-Tipp: Da die Eingänge Ihrer NSB Stagebox wahrscheinlich von mehreren
Netzwerkgeräten als Quelle genutzt werden, empfehlen wir dringend, die NSB
Vorverstärker nur über einen Mixer zu steuern.
6. Wählen Sie die AVB-Send-Ausgänge aus, die Sie auf die physikalischen Ausgänge
i
Ihrer NSB Stagebox routen möchten. Da die AVB-Streams in Bänken von acht
Kanälen geroutet werden müssen, können Sie diese Ausgänge nur über einen
einzigen Mixer im Netzwerk speisen.
Hinweis: Sie müssen Ihrer NSB-Series Stagebox einen Mixer-Stream zuweisen, damit
die Stagebox korrekt über das Netzwerk synchronisiert wird. Sofern Sie der Stagebox
keinen Ausgangs-Stream Ihres Mixers zuweisen, kann die Stagebox nicht korrekt
über das Netzwerk synchronisiert werden, was zu Audio-Artfakten führen kann.
Weitere Informationen zur Synchronisierung über AVB finden Sie im AVB-Netzwerk-
Handbuch.
