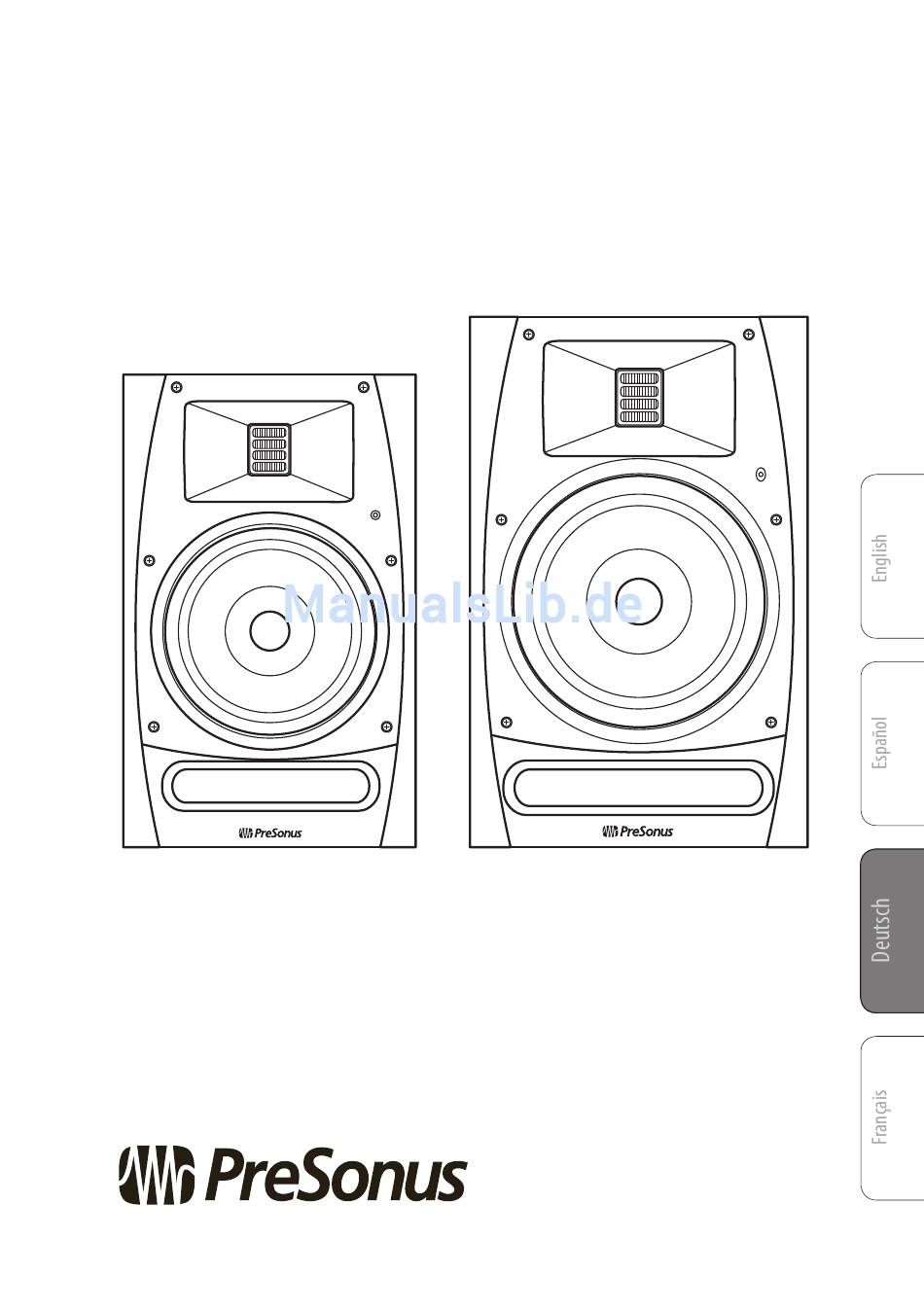

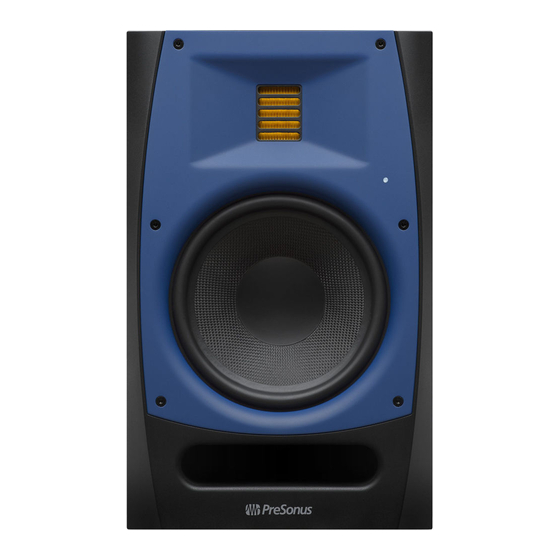

- Seite 1 R65 und R80 Aktive AMT Studiomonitore Bedienungsanleitung ® www.presonus.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht — 1 Tutorials — 8 Vorwort — 1 Platzieren der Monitore — 8 Merkmale des R65/R80 — 2 Anschlüsse — 9 Lieferumfang — 2 Anpassen des Eingangspegels — 9 Anschlüsse und Bedienelemente auf der Empfohlene Equalizer- Rückseite — 3 Einstellungen —... -
Seite 5: Übersicht
Nuance Ihrer Mischung unverfälscht wiedergibt. Wenn Sie Fragen oder Anregungen bezüglich Ihrer PreSonus R65/R80 haben, setzen Sie sich unter der Telefonnummer +1- 255-216-7887 (zwischen 9.00 und 17.00 Uhr, US Central-Time) mit uns in Verbindung. Wir bei PreSonus Audio Electronics bemühen uns um eine stetige Weiterentwicklung unserer... -
Seite 6: Lieferumfang
Flankensteilheit von -24 dB/Oktave • Schaltbare „Acoustic Space“-Funktion (-1,5, -3 dB, -6 dB) zur Kompensation von Bass-Maxima in der Nähe von Wänden Lieferumfang Außer diesem Handbuch enthält die Verpackung Ihres R65/R80 Folgendes: • (1) PreSonus R65 oder R80 Aktiver Studiomonitor • (1) IEC-Netzkabel... -
Seite 7: Anschlüsse Und Bedienelemente Auf Der Rückseite
-4dB 100Hz Balanced Unbalanced Line-Eingänge. Der R65/R80 verfügt über insgesamt drei Eingänge: zwei symmetrische (XLR und 6,35 mm TRS-Klinke) und einen unsymmetrischen (Cinch). Diese Eingänge sind für den Anschluss von Audioquellen mit Line-Pegel ausgelegt und speisen das Signal auf die integrierten Endstufen des Monitors. -
Seite 8: Anschlüsse Und Bedienelemente Auf Der Rückseite
Anmerkung: Ab Werk wurde die Eingangsspannung AC SELECT POWER bereits auf die Netzspannung des Auslieferungslandes 100-120V~,50-60Hz,T2AL eingestellt. Verwenden Sie Ihren Monitor nicht in 220-240V~,50-60Hz,T1AL 150W Ländern mit einer Netzspannung, die von der des Landes abweicht, in dem Sie Ihren R65/R80 gekauft haben. -
Seite 9: Bedienelemente Zur Akustischen Anpassung
Flankensteilheit von -24 dB/Oktave ab. In der Stellung Linear hat der Filter keine Funktion, stattdessen kommt die natürliche Linear Linear Linear Bassabsenkung des Monitors (45 Hz beim R65, 40 Hz beim alanced Unbalanced R80) zum Einsatz. Drücken Sie die Taste mehrmals, um durch 60Hz -1.5dB... -
Seite 10: Anschlussbeispiele
2.2.1 Grundlegendes Setup Anschlussbeispiele 2.2.1 Grundlegendes Setup Studio 192 25-32 48kHz 17-24 19-26 48kHz 11-18 21-24 17-20 15-18 11-14 96kHz 96kHz Main Out Mic/Line Inputs... -
Seite 11: Erweitertes Setup Mit Umschaltbaren Lautsprechern
R65 und R80 Bedienungsanleitung 2.2.2 Erweitertes Setup mit umschaltbaren Lautsprechern Studio 192 25-32 48kHz 17-24 19-26 48kHz 11-18 21-24 17-20 15-18 11-14 96kHz 96kHz Main Out Mic/Line Inputs Temblor T10... -
Seite 12: Tutorials
Hochtöner bei der Mischung auf Ohrhöhe befinden. HINWEIS: Aufgrund ihrer besonderen Bauweise müssen die R65/R80 Monitore immer hochkant aufgestellt werden, da es bei einer horizontalen Aufstellung es zu einer reduzierten Klangqualität und zu Phasenproblemen kommen kann. -
Seite 13: Anschlüsse
Wenn Sie eine Audioquelle mit symmetrischen XLR- bzw. Klinkenausgängen verwenden, überprüfen Sie, ob die XLR- bzw. TRS-Belegung der Audioquelle mit der unten dargestellten Belegung des R65/R80 übereinstimmt. Falls nicht, benötigen Sie ein Adapterkabel, das die beiden signalführenden Leitungen vertauscht. Masse... -
Seite 14: Empfohlene Equalizer-Einstellungen
Fall als Lautstärkeregler für Ihr System! Nutzen Sie für diesen Zweck den Lautstärkeregler Ihrer Audioquelle. Empfohlene Equalizer-Einstellungen ACOUSTIC TUNING Im Bereich Acoustic Tuning auf der Acoustic Rückseite des R65/R80 befinden HF Driver HP Filter Space sich die zwei EQ-Bedienelemente HF Driver und HP Filter. (Zusätzlich... -
Seite 15: Empfohlene Einstellungen Für Acoustic Space
Raumecken und leicht abgeschwächt bei einer Aufstellung vor einer Wand auf. Um diese Bass-Maxima zu kompensieren, bietet der R65/ R80 den Schalter Acoustic Space, der alle Frequenzen unterhalb von 250 Hz um einen festen Pegelwert absenkt. -
Seite 16: Energiesparmodus
Vertrauen Sie auf Ihr Gehör, experimentieren Sie und wählen Sie dann die Einstellung die zu Ihrer Arbeitsumgebung passt. Energiesparmodus Ihr R65/R80 bietet einen Energiesparmodus. Bei aktiviertem Energiesparmodus schaltet der integrierte Verstärker automatisch in den Low-Power-Modus, sofern für dreißig Minuten kein Signal anliegt. Sobald ein Eingangssignal erkannt wird, schaltet der Verstärker... - Seite 17 R65 und R80 Bedienungsanleitung ACOUSTIC TUNING Bei inaktivem Energiesparmodus leuchten alle vier Acoustic- Acoustic Space-LEDs rot. HF Driver HP Filter Space Um den Status des Energiesparmodus abzufragen, drücken Sie gleichzeitig die Tasten Acoustic Space und HF Driver. Profi-Tipp: Da es vorkommen kann, dass Sie bei der De-/...
-
Seite 18: Technische Spezifikationen
Technische Spezifikationen Ressourcen Technische Spezifikationen EINGÄNGE (R65 und R80) 1 - XLR symmetrisch 1 - 6,35 mm TRS-Klinke, symmetrisch 1 - Cinch, unsymmetrisch LEISTUNGSDATEN Frequenzgang (-3 dB) 45 Hz – 22 kHz 40 Hz – 22 kHz Übergangsfrequenz 2,7 kHz 2,6 kHz LF-Verstärkerleistung... -
Seite 19: Physikalische Daten
R65 und R80 Bedienungsanleitung BEDIENELEMENTE (R65 und R80) Lautstärkebereich Logarithmisch HF-Regler Werte Linear, +1, -3, -6 dB HP-Filter Werte Linear, 60 Hz, 80 Hz, 100 Hz Acoustic Space Werte Linear, -1,5, -3, -6 dB SCHUTZSCHALTUNGEN (R65 und R80) RF-Einstreuungen Begrenzung des Ausgangsstroms Überhitzungsschutz... -
Seite 20: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Kein Strom. Stellen Sie zuerst sicher, dass Ihr R65/R80 am Stromnetz angeschlossen ist. Wenn Sie ihn an einem Spannungsstabilisator angeschlossen haben, stellen Sie sicher, dass dieser eingeschaltet ist und ordnungsgemäß funktioniert. Wird der Monitor trotzdem nicht mit Strom versorgt, kontaktieren Sie PreSonus zur Reparaturabwicklung. -
Seite 21: Presonus-Garantie Und Eu-Gewährleistungsrecht
IHNEN, SICH MIT DEN FÜR IHR LAND UND IHRE REGION GELTENDEN GESETZEN VERTRAUT ZU MACHEN. PreSonus-Garantie und EU-Gewährleistungsrecht: Beim Kauf von PreSonus-Produkten gewährt Ihnen das Verbraucherrecht der Europäischen Union zusätzlich zu der Produktgarantie von PreSonus weitere gesetzliche Gewährleistungsrechte. Im Folgenden finden Sie eine Zusammenfassung des Gewährleistungsrechts in der... -
Seite 22: Ausnahmen Und Beschränkungen
Voraussetzung, dass der Kunde sich und das Produkt bei PreSonus registriert hat.) Garantieberechtigte Personen: Diese Garantie beschränkt sich auf den Erstkäufer des Produkts. (Ausgenommen sind Produkte mit übertragbaren Gewährleistungsansprüchen unter der Voraussetzung, dass der Kunde sich und das Produkt bei PreSonus registriert hat.) - Seite 23 R65 und R80 Bedienungsanleitung Garantiezeitraum: Der Garantiezeitraum beginnt am Tag des Erstkaufs vom Händler und gilt für folgenden Zeitraum: 1 Jahr beschränkte Gewährleistung Produktkategorie Modell Übertragbar AudioBox iOne, AudioBox iTwo, AudioBox Stereo, AudioBox Studio, AudioBox USB, Audio-Interfaces AudioBox VSL (1818, 44, 22), FireStudio Project, FireStudio Mobile, FireStudio Mobile...
-
Seite 24: Leistungen Von Presonus
Ermessen entweder reparieren oder ersetzen, ohne dafür Arbeits- oder Materialkosten zu erheben. Sofern das Produkt zur Garantiebearbeitung an PreSonus geschickt werden muss, gehen die Kosten des Erstversands zu Lasten des Kunden. Die Kosten für die Rücksendung übernimmt PreSonus. -
Seite 25: Ausschluss Von Schadensersatzleistungen
PRESONUS BESCHRÄNKT SEINE HAFTUNG FÜR DEFEKTE PRODUKTE AUSSCHLIESSLICH AUF DIE REPARATUR ODER DEN AUSTAUSCH DES PRODUKTS (NACH ERMESSEN VON PRESONUS). BEI EINER ERSATZLIEFERUNG DURCH PRESONUS KANN ES SICH BEI DEM ERSATZGERÄT UM EIN WIEDERAUFBEREITETES PRODUKT HANDELN. PRESONUS LEISTET JEDOCH UNTER KEINEN UMSTÄNDEN SCHADENSERSATZ FÜR UNANNEHMLICHKEITEN, NUTZUNGSAUSFALL, DEN VERLUST VON GEWINNEN ODER EINSPARUNGEN, SCHÄDEN AN ANDEREN GERÄTEN ODER... - Seite 26 4.2. Garantie Wenn Sie Fragen zu den Garantiebedingungen oder zu einem Servicefall haben, wenden Sie sich bitte unter (225) 216-7887 an PreSonus (USA) oder an einen der unter http://www.presonus.com/buy/international_ distributors aufgeführten internationalen Händler. Produktmerkmale, Aussehen und Spezifikationen können ohne vorherige Ankündigung verändert werden.
- Seite 27 Den Reis unterrühren. Die restliche Brühe hinzugeben und bei kleiner Hitze fertigköcheln. © 2015 PreSonus Audio Electronics, Inc. Alle Rechte vorbehalten. AudioBox, CoActual, DigiMax, Eris, FireStudio, Nimbit, PreSonus, QMix, Riff to Release, Sceptre, StudioLive und XMAX sind Warenzeichen oder eingetragene Warenzeichen von PreSonus Audio Electronics, Inc.
- Seite 28 R65 und R80 Aktive AMT Studiomonitore Bedienungsanleitung 18011 Grand Bay Ct. • Baton Rouge, ® Louisiana 70809 USA • 1-225-216-7887 Part# 70-52000023-C www.presonus.com...
