2 Einführung
2.3 Einsatz einer NSB-Series Stagebox mit zwei oder mehr Mixern
2.3
Einsatz einer NSB-Series Stagebox mit zwei oder mehr Mixern
NSB 8.8 AVB-Series Stagebox
Seitenansicht
NSB 8.8 AVB-Series Stagebox
Seitenansicht
Eine Stagebox kann von mehreren Mixern im Netzwerk als Quelle genutzt
werden. In der Praxis wird beispielsweise häufig neben dem FoH-Mixer noch
ein Monitor-Mixer genutzt. In diesem Beispiel wird eine NSB 8.8 eingesetzt, um
einem StudioLive 32SX Mischpult am FoH-Mischplatz und einem StudioLive
24R Monitor-Mixer jeweils acht zusätzliche Analogeingänge zur Verfügung zu
stellen und somit ein vollwertiges 32-Kanal-Monitormischsystem aufzubauen.

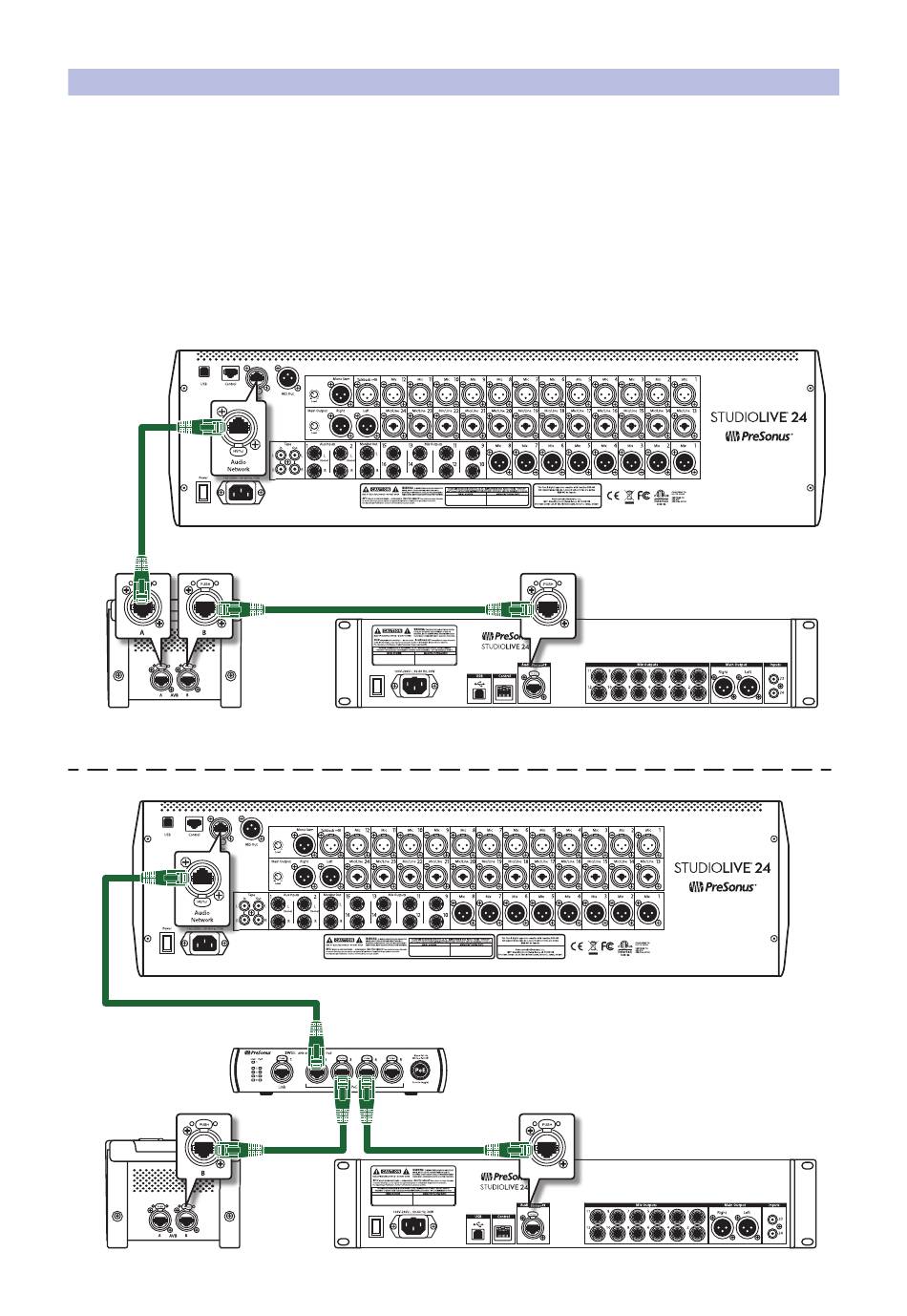

Schließen Sie Ihre Geräte wie unten abgebildet an das Netzwerk an und
schalten Sie alle Geräte ein. Da die NSB-Series Stageboxen über einen
integrierten AVB-Switch verfügen, können Sie gleichzeitig zwei verschiedene
Geräte mit einer NSB Stagebox verbinden. Alternativ können Sie auch
einen separaten AVB-Switch wie beispielsweise einen PreSonus SW5e
einsetzen. Beide unten abgebildeten Konfigurationen sind möglich.
StudioLive 24 Digitalmischpult
StudioLive 24 Digitalmischpult
Rückansicht
Rückansicht
StudioLive 24R Digitalmischpult
Rückansicht
SW5E AVB-Switch
StudioLive 24R Digitalmischpult
Rückansicht
NSB-Series Stageboxen
