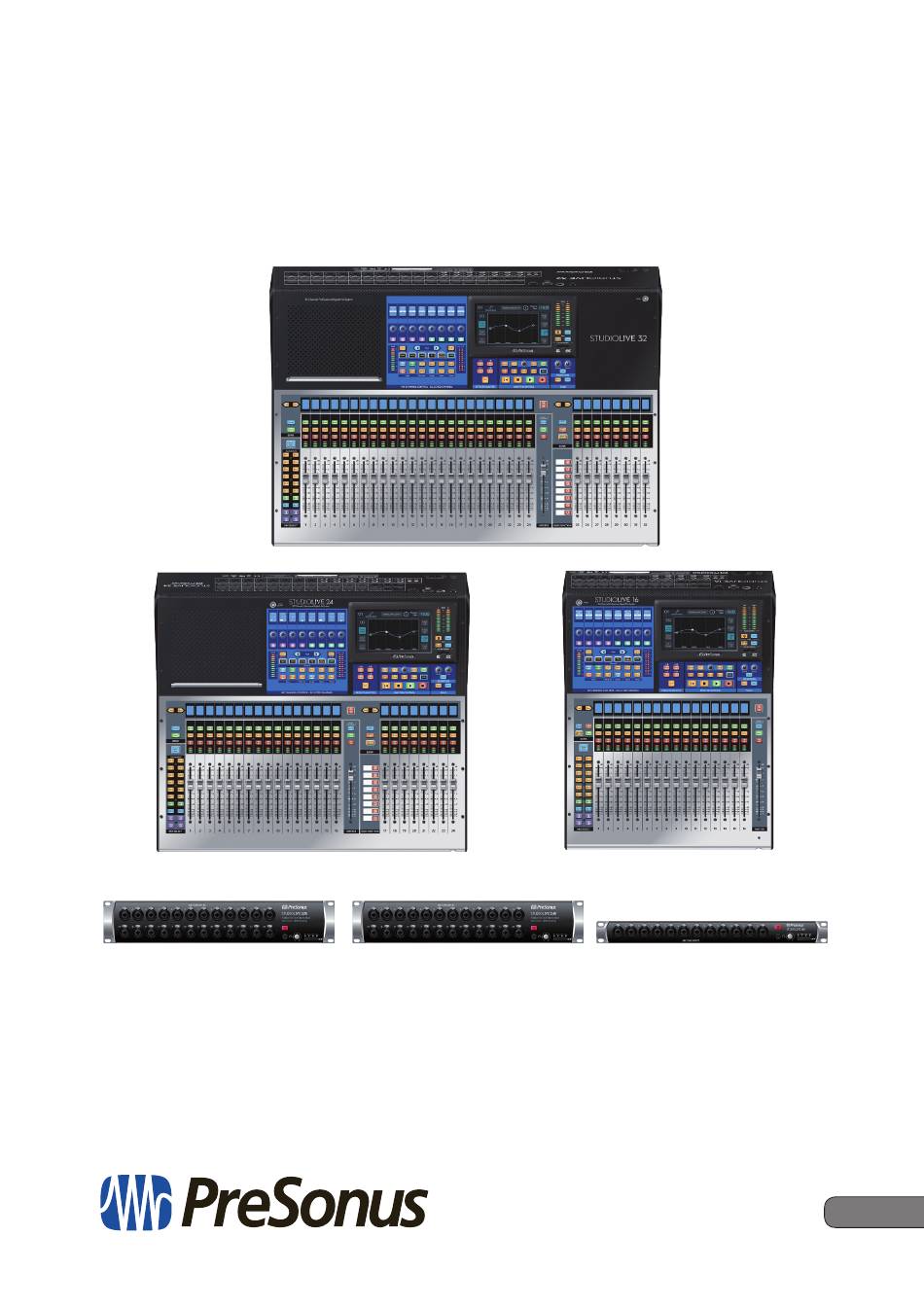

- Seite 1 StudioLive Series III ™ Addendum zum Stagebox-Modus ® Deutsch www.presonus.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht — 1 Über AVB-Netzwerke — 1 Einführung — 2 Verkabelung — 2 Preamp-Berechtigungen — 5 Routing der AVB-Eingänge — 5 2.3.1 Editierung der AVB-Eingänge — 6 Preamp-Steuerung — 7 Stagebox-Modi — 7 Aufnahme im Stagebox-Modus — 8... -
Seite 3: Übersicht
Übersicht StudioLive™ Series III Über AVB-Netzwerke Addendum zum Stagebox-Modus Übersicht Ihr StudioLive Series III Mixer kann zwei Arten von Daten empfangen und ausgeben: Steuerungs- und Audiodaten. Die Steuerungsdaten können über herkömmliche Ethernet- und WLAN-Netzwerke ausgetauscht werden. Für den Empfang und die Ausgabe von Audiodaten wird allerdings ein AVB-Netzwerk benötigt. -
Seite 4: Einführung
Sie beide StudioLive Series III Mixer auf die neueste Firmware aktualisieren. Firmware-Updates und die zugehörigen Beschreibungen erhalten Sie online über Ihr My.PreSonus-Benutzerkonto. Stellen Sie in jedem Fall sicher, dass in beiden Mixern die neueste Firmware installiert ist, bevor Sie fortfahren. - Seite 5 DESIGNED AND ENGINEERED IN BATON ROUGE, LA, USA • MANUFACTURED CHINA • P ATENTS P ENDING • “ STUDIOLIVE” White= PoE Off and “PreSonus” ARE REGISTERED TRADEMARSK OF PRESONUS AUDIO ELECTRONICS • LOGO IS TRADEMARK O F S D-3C, L LC Link...
- Seite 6 Einführung StudioLive™ Series III Verkabelung Addendum zum Stagebox-Modus 3. Tippen Sie im Touchscreen auf die Schaltfläche „Stagebox Setup“. Audio Routing Stagebox Setup AVB Input Streams Stagebox Setup Earmix Setup Digital Patching EFFECTS MASTER MASTER CONTROL 4. Wählen Sie Ihren Rack-Mixer aus der Liste auf der linken Seite aus. Sofern Sie mehrere Rack-Mixer im Netzwerk betreiben, können Sie diese über die Identifizieren-Schaltfläche eindeutig identifizieren.
-
Seite 7: Preamp-Berechtigungen
Einführung StudioLive™ Series III Preamp-Berechtigungen Addendum zum Stagebox-Modus Preamp-Berechtigungen Die Preamps Ihres StudioLive Rackmixers können mit jedem StudioLive Series III Mixer im Netzwerk gesteuert werden. Sofern Sie mit Ihrem StudioLive Rackmixer im Stagebox- oder Monitor-Mixer-Modus mehr als einen Mixer speisen möchten, empfehlen wir, nur einem Mixer den Zugriff auf die Preamp-Steuerung des StudioLive Rackmixers zu gewähren. -
Seite 8: Editierung Der Avb-Eingänge
Einführung StudioLive™ Series III Routing der AVB-Eingänge Addendum zum Stagebox-Modus Auswahl des Netzwerks am Mischpult Wenn Sie in einem beliebigen Kanal Ihres StudioLive Series III Mischpults Ihren StudioLive Series III Rack-Mixer als Eingangsquelle verwenden möchten, wählen Sie diesen Kanal an Ihrem Mischpult aus und wählen das Netzwerk als Eingangsquelle aus. -
Seite 9: Preamp-Steuerung
Einführung StudioLive™ Series III Preamp-Steuerung Addendum zum Stagebox-Modus Preamp-Steuerung Sobald ein Netzwerk-Eingang im StudioLive Series III Mischpult ausgewählt ist, PREAMP HI PASS Gain Filter können Sie das Preamp-Gain und die Phantomspeisung im zugehörigen Kanal 0 dB < C > Center Ihres Rack-Mixers über die Oberfläche des Mischpults steuern. -
Seite 10: Aufnahme Im Stagebox-Modus
Einführung StudioLive™ Series III Aufnahme im Stagebox-Modus Addendum zum Stagebox-Modus Wenn der Monitor-Mixer-Modus aktiv ist, können das lokale Preamp-Gain und die Phantomspeisung im Rack-Mixer nicht über UC Surface gesteuert werden. Wenn „Network“ als Eingangsquelle angewählt ist, werden Ihre Rack-Mixer-Preamps über die Input-Sektion des Fat Channel in der Mischkonsole ferngesteuert. - Seite 11 DESIGNED AND ENGINEERED IN BATON ROUGE, LA, USA • MANUFACTURED CHINA • P ATENTS P ENDING • “ STUDIOLIVE” and “PreSonus” ARE REGISTERED TRADEMARSK OF PRESONUS AUDIO ELECTRONICS • LOGO IS TRADEMARK O F S D-3C, L LC MANUFACTURING DATE...
-
Seite 12: Zubereitung
Den Reis unterrühren. Die restliche Brühe hinzugeben und bei kleiner Hitze fertigköcheln. © 2018 PreSonus Audio Electronics, Inc. Alle Rechte vorbehalten. AudioBox, CoActual, DigiMax, Eris, FireStudio, Nimbit, PreSonus, QMix, Riff to Release, Sceptre, StudioLive, Active Integration und XMAX sind Warenzeichen oder eingetragene Warenzeichen von PreSonus Audio Electronics, Inc. Capture, Impact, Mixer Presence, RedLightDist, SampleOne, Studio One und Tricomp sind Warenzeichen oder eingetragene Warenzeichen von PreSonus Software Ltd. - Seite 13 StudioLive Series III ™ Addendum zum Stagebox-Modus 18011 Grand Bay Ct. • Baton Rouge, ® Louisiana 70809 USA • 1-225-216-7887 Part# 70-22000063-D www.presonus.com...
