2 Einführung
2.3 Einsatz einer NSB-Series Stagebox mit zwei oder mehr Mixern
AVB Input Streams
Input Streams Assigned Stream Available Stream
Input 1-8 None None
Input 9-16 None StudioLive 24R: Send 1-8
Input 17-24 None StudioLive 24R: Send 9-16
Input 25-32 None StudioLive 24R: Send 17-24
Input 33-40 None StudioLive 24R: Send 25-32
StudioLive 24R: Send 9-16
Input 41-48 None StudioLive 24R: Send 33-40
Input 49-56 None StudioLive 24R: Send 41-48
A B
FX FX
C D
FX FX
EFFECTS MASTER MASTER CONTROL
Schritt 6: Aktivieren der Netzwerk-Quellen in Ihrem Mischpult
AVB Input Streams
Input Streams Assigned Stream
Input 1-8 None
Input 9-16 None
Input 17-24 None
Input 25-32 None
Input 33-40 None
Input 41-48 None
Input 49-56 None
Comp Gate
EQ / Dyn -2
-12
-24
FX A FX B
-36
-48
C D
FX FX
-65
Preset
EFFECTS MASTER MASTER CONTROL
Audio Routing
AVB Input Streams Stagebox Setup
Earmix Setup Digital Patching
Digital Patching
A B
FX FX
C D
FX FX
EFFECTS MASTER MASTER CONTROL
Digital Patching
Master Reset
Input Source Input Assigned Source Available Source
Analog Sends Ch. 17 AVB 17
AVB Sends Ch. 18 AVB 18
USB Sends Ch. 19 AVB 19
SD Card Ch. 20 AVB 20
AES Ch. 21 AVB 21
Reset Source Ch. 22 AVB 22
FX A FX B
C D
FX FX
EFFECTS MASTER MASTER CONTROL
5. Blättern Sie mit dem Endlosregler in der Liste „Available Streams" zum Eintrag
„StudioLive 24R: Send 9-16".
6. Wiederholen Sie die Schritte 2–5 mit den Inputs 17–24 und den StudioLive 24R
Sends 17–24.
Ihr StudioLive 32SX ist nun folgendermaßen konfiguriert:
Kanäle 1–8: Keine Netzwerk-Quelle verfügbar
•
Kanäle 9–16: StudioLive 24R Inputs 9–16 als Netzwerk-Quelle eingebunden
•
• Kanäle 17-24: StudioLive 24R Inputs 17-24 als Netzwerk-Quelle eingebunden
Kanäle 25–32: NSB 8.8 Inputs 1–8 als Netzwerk-Quelle eingebunden
•

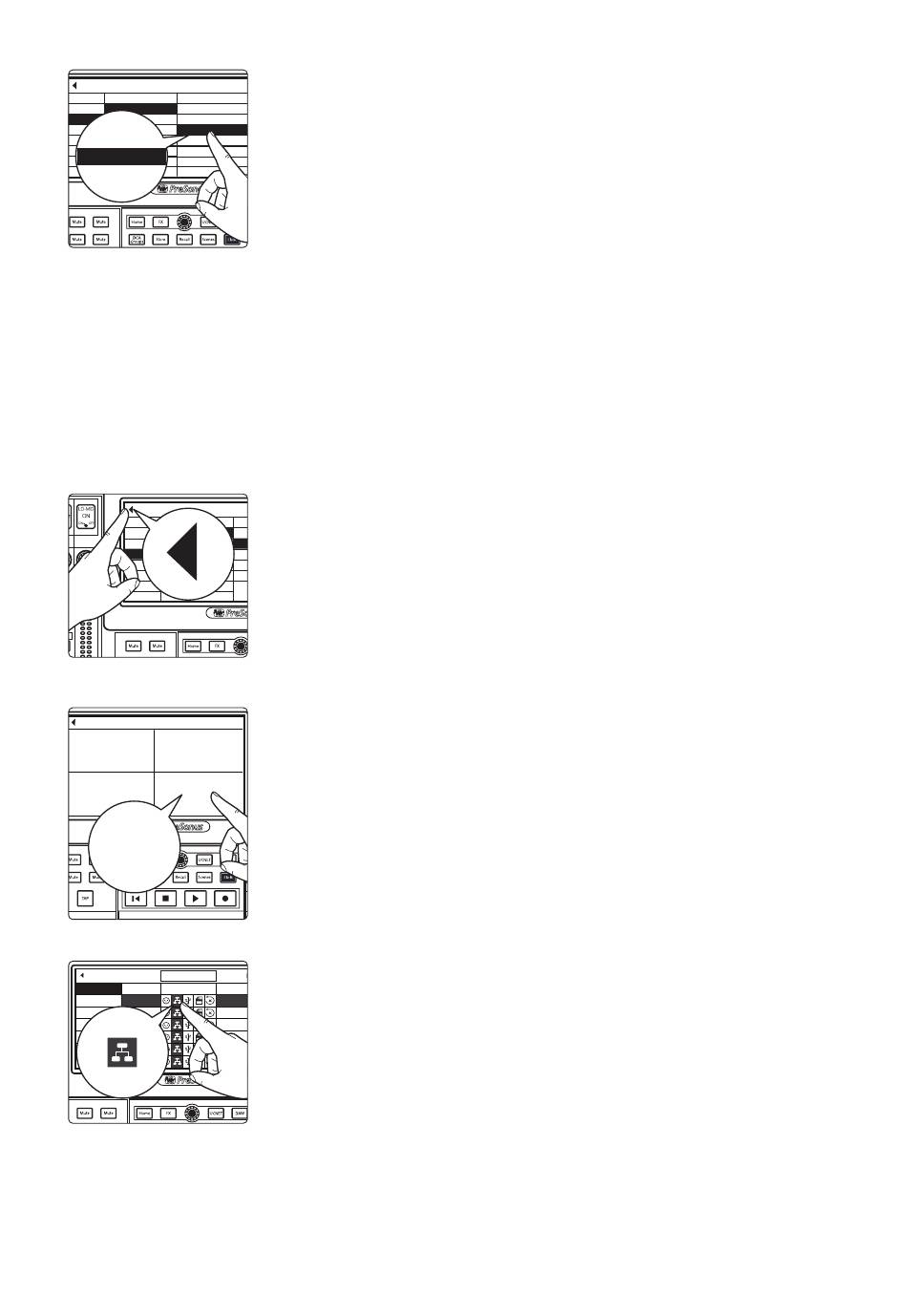

1. Tippen Sie auf die Pfeil-Schaltfläche „Digital Patching", um zum Audio-Routing-
Screen zurückzukehren.
Available Stream
None
NSB 16.8: Send 1-8
NSB 16.8: Send 9-16
NSB 16.8: Send 1-8 (GC)
NSB 16.8: Send 9-16 (GC)
2. Tippen Sie auf die Schaltfläche „Digital Patching", um den Digital-Patching-
Screen einzublenden.
3. Blättern Sie zum Eintrag „Inputs 9-32" und weisen Sie alle Eingänge der
i
Netzwerk-Quelle zu, indem Sie jeweils auf das Netzwerksymbol neben dem
Eingang tippen.
NSB-Series Stageboxen
Bedienungsanleitung
16
