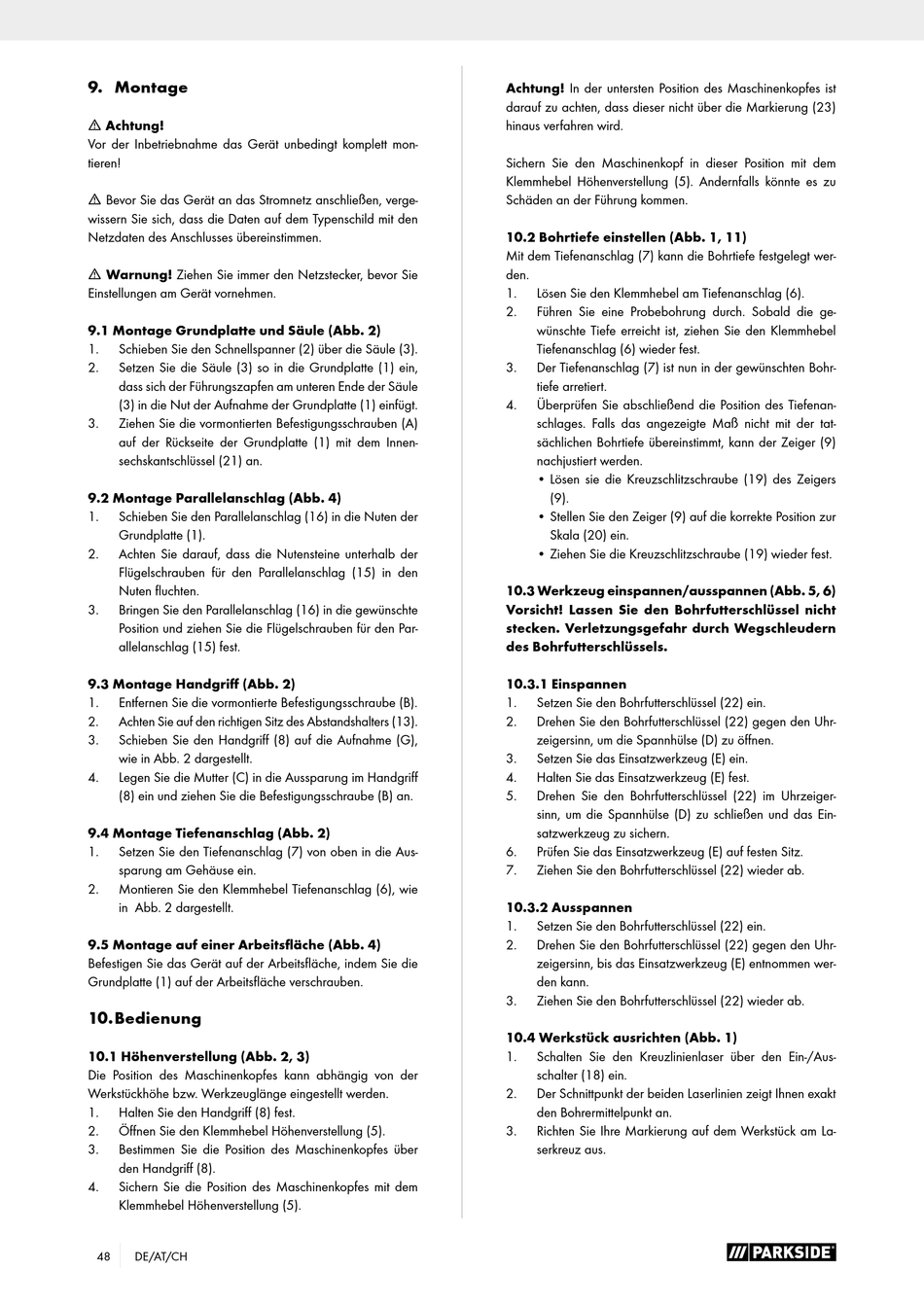

9. Montage

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt komplett mon-
tieren!
m Bevor Sie das Gerät an das Stromnetz anschließen, verge-
wissern Sie sich, dass die Daten auf dem Typenschild mit den
Netzdaten des Anschlusses übereinstimmen.
m Warnung! Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
9.1 Montage Grundplatte und Säule (Abb. 2)
1. Schieben Sie den Schnellspanner (2) über die Säule (3).
2. Setzen Sie die Säule (3) so in die Grundplatte (1) ein,
dass sich der Führungszapfen am unteren Ende der Säule
(3) in die Nut der Aufnahme der Grundplatte (1) einfügt.
3. Ziehen Sie die vormontierten Befestigungsschrauben (A)
auf der Rückseite der Grundplatte (1) mit dem Innen-
sechskantschlüssel (21) an.
9.2 Montage Parallelanschlag (Abb. 4)
1. Schieben Sie den Parallelanschlag (16) in die Nuten der
Grundplatte (1).
2. Achten Sie darauf, dass die Nutensteine unterhalb der
Flügelschrauben für den Parallelanschlag (15) in den
Nuten fluchten.
3. Bringen Sie den Parallelanschlag (16) in die gewünschte
Position und ziehen Sie die Flügelschrauben für den Par-
allelanschlag (15) fest.
9.3 Montage Handgriff (Abb. 2)
1. Entfernen Sie die vormontierte Befestigungsschraube (B).
2. Achten Sie auf den richtigen Sitz des Abstandshalters (13).
3. Schieben Sie den Handgriff (8) auf die Aufnahme (G),
wie in Abb. 2 dargestellt.
4. Legen Sie die Mutter (C) in die Aussparung im Handgriff
(8) ein und ziehen Sie die Befestigungsschraube (B) an.
9.4 Montage Tiefenanschlag (Abb. 2)
1. Setzen Sie den Tiefenanschlag (7) von oben in die Aus-
sparung am Gehäuse ein.
2. Montieren Sie den Klemmhebel Tiefenanschlag (6), wie
in Abb. 2 dargestellt.
9.5 Montage auf einer Arbeitsfläche (Abb. 4)
Befestigen Sie das Gerät auf der Arbeitsfläche, indem Sie die
Grundplatte (1) auf der Arbeitsfläche verschrauben.

10. Bedienung

10.1 Höhenverstellung (Abb. 2, 3)
Die Position des Maschinenkopfes kann abhängig von der
Werkstückhöhe bzw. Werkzeuglänge eingestellt werden.
1. Halten Sie den Handgriff (8) fest.
2. Öffnen Sie den Klemmhebel Höhenverstellung (5).
3. Bestimmen Sie die Position des Maschinenkopfes über
den Handgriff (8).
4. Sichern Sie die Position des Maschinenkopfes mit dem
Klemmhebel Höhenverstellung (5).
48 DE/AT/CH
Achtung! In der untersten Position des Maschinenkopfes ist
darauf zu achten, dass dieser nicht über die Markierung (23)
hinaus verfahren wird.
Sichern Sie den Maschinenkopf in dieser Position mit dem
Klemmhebel Höhenverstellung (5). Andernfalls könnte es zu
Schäden an der Führung kommen.
10.2 Bohrtiefe einstellen (Abb. 1, 11)
Mit dem Tiefenanschlag (7) kann die Bohrtiefe festgelegt wer-
den.
1. Lösen Sie den Klemmhebel am Tiefenanschlag (6).
2. Führen Sie eine Probebohrung durch. Sobald die ge-
wünschte Tiefe erreicht ist, ziehen Sie den Klemmhebel
Tiefenanschlag (6) wieder fest.
3. Der Tiefenanschlag (7) ist nun in der gewünschten Bohr-
tiefe arretiert.
4. Überprüfen Sie abschließend die Position des Tiefenan-
schlages. Falls das angezeigte Maß nicht mit der tat-
sächlichen Bohrtiefe übereinstimmt, kann der Zeiger (9)
nachjustiert werden.
• Lösen sie die Kreuzschlitzschraube (19) des Zeigers
(9).
• Stellen Sie den Zeiger (9) auf die korrekte Position zur
Skala (20) ein.
• Ziehen Sie die Kreuzschlitzschraube (19) wieder fest.
10.3 Werkzeug einspannen/ausspannen (Abb. 5, 6)
Vorsicht! Lassen Sie den Bohrfutterschlüssel nicht
stecken. Verletzungsgefahr durch Wegschleudern
des Bohrfutterschlüssels.
10.3.1 Einspannen
1. Setzen Sie den Bohrfutterschlüssel (22) ein.
2. Drehen Sie den Bohrfutterschlüssel (22) gegen den Uhr-
zeigersinn, um die Spannhülse (D) zu öffnen.
3. Setzen Sie das Einsatzwerkzeug (E) ein.
4. Halten Sie das Einsatzwerkzeug (E) fest.
5. Drehen Sie den Bohrfutterschlüssel (22) im Uhrzeiger-
sinn, um die Spannhülse (D) zu schließen und das Ein-
satzwerkzeug zu sichern.
6. Prüfen Sie das Einsatzwerkzeug (E) auf festen Sitz.
7. Ziehen Sie den Bohrfutterschlüssel (22) wieder ab.
10.3.2 Ausspannen
1. Setzen Sie den Bohrfutterschlüssel (22) ein.
2. Drehen Sie den Bohrfutterschlüssel (22) gegen den Uhr-
zeigersinn, bis das Einsatzwerkzeug (E) entnommen wer-
den kann.
3. Ziehen Sie den Bohrfutterschlüssel (22) wieder ab.
10.4 Werkstück ausrichten (Abb. 1)
1. Schalten Sie den Kreuzlinienlaser über den Ein-/Aus-
schalter (18) ein.
2. Der Schnittpunkt der beiden Laserlinien zeigt Ihnen exakt
den Bohrermittelpunkt an.
3. Richten Sie Ihre Markierung auf dem Werkstück am La-
serkreuz aus.
