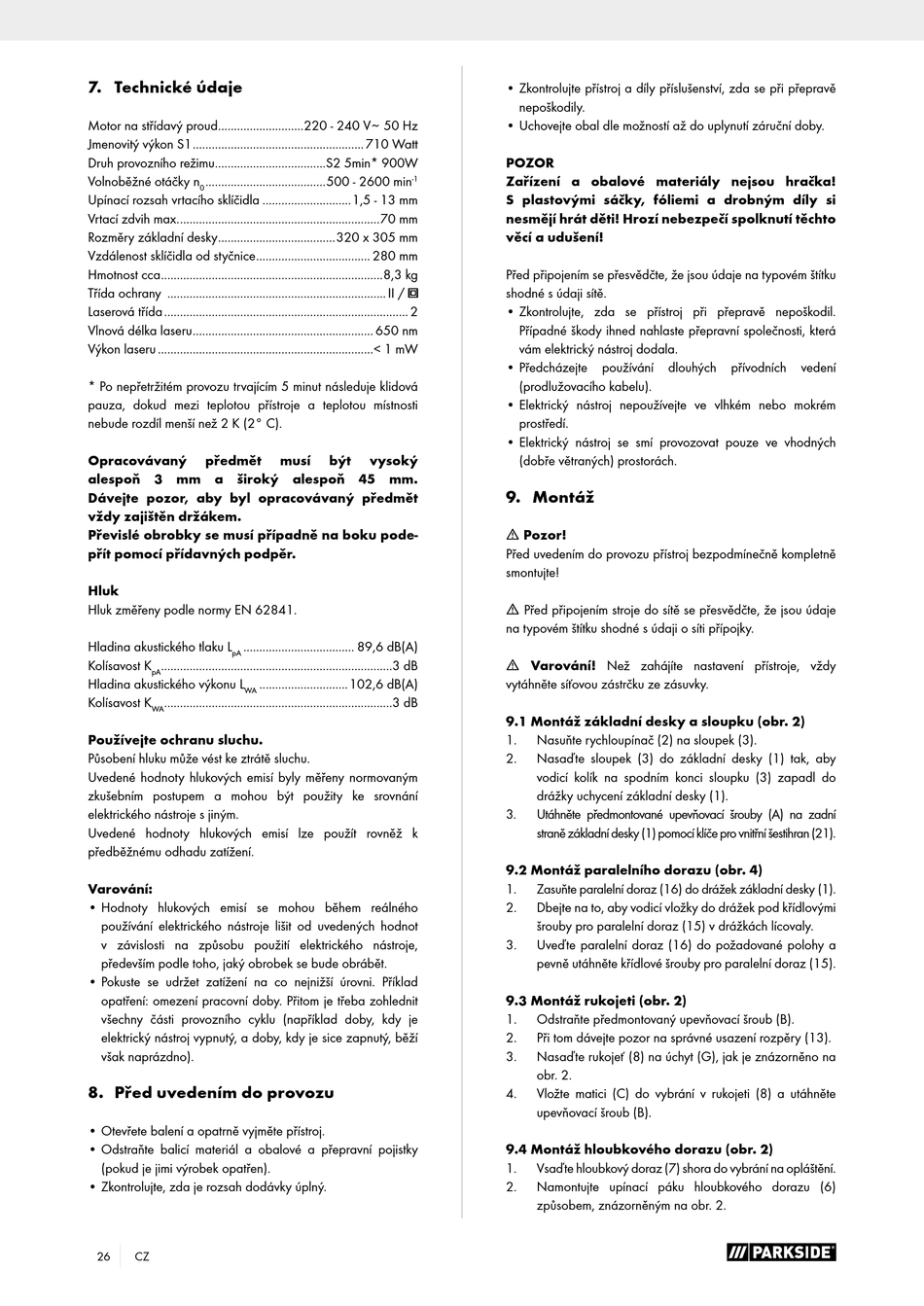

7. Technické údaje
Motor na střídavý proud ...........................220 - 240 V ~ 50 Hz
Jmenovitý výkon S1 ...................................................... 710 Watt
Druh provozního režimu ...................................S2 5min* 900W
Volnoběžné otáčky n ......................................500 - 2600 min
0
Upínací rozsah vrtacího sklíčidla ............................1,5 - 13 mm
Vrtací zdvih max. ...............................................................70 mm
Rozměry základní desky .....................................320 x 305 mm
Vzdálenost sklíčidla od styčnice .................................... 280 mm
Hmotnost cca ......................................................................8,3 kg
Třída ochrany ..................................................................... II /
Laserová třída ............................................................................. 2
Vlnová délka laseru ......................................................... 650 nm
Výkon laseru ....................................................................< 1 mW
* Po nepřetržitém provozu trvajícím 5 minut následuje klidová
pauza, dokud mezi teplotou přístroje a teplotou místnosti
nebude rozdíl menší než 2 K (2° C).
Opracovávaný předmět
alespoň 3 mm a široký alespoň 45 mm.
Dávejte pozor, aby byl opracovávaný předmět
vždy zajištěn držákem.
Převislé obrobky se musí případně na boku pode-
přít pomocí přídavných podpěr.
Hluk
Hluk změřeny podle normy EN 62841.
Hladina akustického tlaku L ................................... 89,6 dB(A)
pA
Kolísavost K .........................................................................3 dB
pA
Hladina akustického výkonu L ............................102,6 dB(A)
WA
Kolísavost K ........................................................................3 dB
WA
Používejte ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu.
Uvedené hodnoty hlukových emisí byly měřeny normovaným
zkušebním postupem a mohou být použity ke srovnání
elektrického nástroje s jiným.
Uvedené hodnoty hlukových emisí lze použít rovněž k
předběžnému odhadu zatížení.
Varování:
• Hodnoty hlukových emisí se mohou během reálného
používání elektrického nástroje lišit od uvedených hodnot
v závislosti na způsobu použití elektrického nástroje,
především podle toho, jaký obrobek se bude obrábět.
• Pokuste se udržet zatížení na co nejnižší úrovni. Příklad
opatření: omezení pracovní doby. Přitom je třeba zohlednit
všechny části provozního cyklu (například doby, kdy je
elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, běží
však naprázdno).
8. Před uvedením do provozu
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní pojistky
(pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
26 CZ
-1
musí být vysoký
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě
nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.
POZOR
Zařízení a obalové materiály nejsou hračka!
S plastovými sáčky, fóliemi a drobným díly si
nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto
věcí a udušení!
Před připojením se přesvědčte, že jsou údaje na typovém štítku
shodné s údaji sítě.
• Zkontrolujte, zda se přístroj při přepravě nepoškodil.
Případné škody ihned nahlaste přepravní společnosti, která
vám elektrický nástroj dodala.
• Předcházejte používání dlouhých přívodních vedení
(prodlužovacího kabelu).
• Elektrický nástroj nepoužívejte ve vlhkém nebo mokrém
prostředí.
• Elektrický nástroj se smí provozovat pouze ve vhodných
(dobře větraných) prostorách.
9. Montáž
m Pozor!
Před uvedením do provozu přístroj bezpodmínečně kompletně
smontujte!
m Před připojením stroje do sítě se přesvědčte, že jsou údaje
na typovém štítku shodné s údaji o síti přípojky.
m Varování! Než zahájíte nastavení přístroje, vždy
vytáhněte síťovou zástrčku ze zásuvky.
9.1 Montáž základní desky a sloupku (obr. 2)
1. Nasuňte rychloupínač (2) na sloupek (3).
2. Nasaďte sloupek (3) do základní desky (1) tak, aby
vodicí kolík na spodním konci sloupku (3) zapadl do
drážky uchycení základní desky (1).
3. Utáhněte předmontované upevňovací šrouby (A) na zadní
straně základní desky (1) pomocí klíče pro vnitřní šestihran (21).
9.2 Montáž paralelního dorazu (obr. 4)
1. Zasuňte paralelní doraz (16) do drážek základní desky (1).
2. Dbejte na to, aby vodicí vložky do drážek pod křídlovými
šrouby pro paralelní doraz (15) v drážkách lícovaly.
3. Uveďte paralelní doraz (16) do požadované polohy a
pevně utáhněte křídlové šrouby pro paralelní doraz (15).
9.3 Montáž rukojeti (obr. 2)
1. Odstraňte předmontovaný upevňovací šroub (B).
2. Při tom dávejte pozor na správné usazení rozpěry (13).
3. Nasaďte rukojeť (8) na úchyt (G), jak je znázorněno na
obr. 2.
4. Vložte matici (C) do vybrání v rukojeti (8) a utáhněte
upevňovací šroub (B).
9.4 Montáž hloubkového dorazu (obr. 2)
1. Vsaďte hloubkový doraz (7) shora do vybrání na opláštění.
2. Namontujte upínací páku hloubkového dorazu (6)
způsobem, znázorněným na obr. 2.
