Seite 1
AKKU-BOHRSCHRAUBER PABS 18-Li B2 AKKU-BOHRSCHRAUBER CORDLESS DRILL Bedienungs- und Sicherheitshinweise Operation and Safety Notes Originalbetriebsanleitung Translation of original operation manual IAN 75636...
Seite 2
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. DE / AT / CH Bedienungs- und Sicherheitshinweise Seite Operation and Safety Notes...
Newtonmeter (Drehmoment) umweltgerecht! Gleichstrom Werfen Sie Akkus nicht in (Strom- und Spannungsart) den Hausmüll! Akku-Bohrschrauber PABS 18-Li B2 Bestimmungsgemäßer Gebrauch Einleitung Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall bestimmt. Benutzen Sie das Wir beglückwünschen Sie zum Kauf Gerät nur wie beschrieben und für die angegebenen...
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend Technische Daten einem in EN 60745 genormten Messverfahren ge- messen worden und kann für den Gerätevergleich PABS 18-Li B2 Akku-Bohrschrauber: verwendet werden. Der angegebene Schwingungs- Nennspannung: 18 V emissionswert kann auch zu einer einleitenden Ein- Leerlaufdrehzahl: 1.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge Allgemeine b) Vermeiden Sie Körperkontakt mit ge- Sicherheitshinweise erdeten Oberflächen, wie von Rohren, für Elektrowerkzeuge Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Lesen Sie alle Sicherheits- Schlag, wenn Ihr Körper geerdet ist. hinweise und Anweisungen.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge rutschfeste Sicherheitsschuhe, Schutzhelm oder passenden Elektrowerkzeug arbeiten Sie besser Gehörschutz, je nach Art und Einsatz des und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, Elektrowerkzeuges, verringert das Risiko von dessen Schalter defekt ist. Ein Elektrowerk- Verletzungen.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge 5. Verwendung und Behandlung Sicherheitshinweise für des Akkuwerkzeugs Akku-Bohrschrauber a) Laden Sie die Akkus nur in Ladegeräten Halten Sie das Gerät an auf, die vom Hersteller empfohlen den isolierten Griffflächen, wenn Sie werden. Für ein Ladegerät, das für eine Arbeiten ausführen, bei denen die bestimmte Art von Akkus geeignet ist, besteht Schraube verborgene Stromleitungen...
Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Vor der Inbetriebnahme Achtung Leitungen! 3. Sobald die grüne Ladekontroll-LED auf- leuchtet, ist der Ladevorgang abgeschlossen GEFAHR! Vergewissern Sie sich, dass und der Akku-Pack einsatzbereit. Sie nicht auf Strom-, Gas- oder Wasser- 4. Leuchtet die rote Ladekontroll-LED auf, leitungen stoßen, wenn Sie mit einem befindet sich das Schnell-Ladegerät...
Vor der Inbetriebnahme / Inbetriebnahme Im ersten Gang (Gangwahlschalter ROT / ORANGE = mittlere Ladung / Leistung Position: 1) ROT = schwache Ladung – Akku aufladen erreichen Sie eine Drehzahl von ca. 400 min ein hohes Drehmoment. Diese Einstellung eignet Werkzeuge wechseln sich für alle Schraubarbeiten, aber auch zur Ver- wendung von Zubehör (s.
Inbetriebnahme / Wartung und Reinigung Hinweis: Die integrierte Motorbremse sorgt für Sichern oder befestigen Sie (wenn möglich) einen schnellen Stillstand. das Werkstück in einer Spannvorrichtung. Markieren Sie die Stelle, an der gebohrt werden soll mit einem Körner oder einem Nagel und wäh- Drehrichtung umschalten len Sie zum Anbohren eine niedrige Drehzahl.
Wartung und Reinigung / Service / Garantie / Entsorgung Es dürfen keine Flüssigkeiten in das Innere des Die Garantiezeit wird durch die Gewährleistung nicht Gerätes gelangen. Verwenden Sie zum Reinigen verlängert. Dies gilt auch für ersetzte und reparierte des Gehäuses ein Tuch. Verwenden Sie niemals Teile.
EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2006+A1+A2 EN 61000-3-3:2008 EN 60335-1:2002+A1+A11+A12+A2+A13+A14 EN 60335-2-29:2004 EN 62233:2008 Typ / Gerätebezeichnung: Akku-Bohrschrauber PABS 18-Li B2 Herstellungsjahr: 07–2012 Seriennummer: IAN 75636 Bochum, 31.07.2012 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
Seite 17
Table of contents Introduction Intended purpose ..........................Page 18 Equipment Components ........................Page 18 Scope of delivery ..........................Page 19 Technical Data ............................Page 19 General safety advice for electrical power tools 1. Workplace safety ...........................Page 20 2. Electrical safety ..........................Page 20 3. Personal safety ..........................Page 20 4.

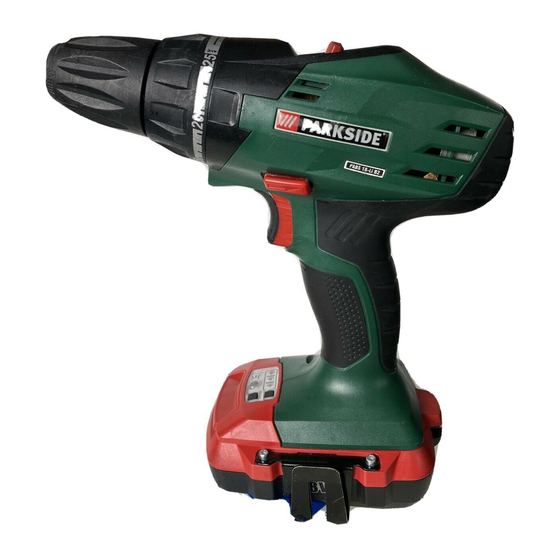

Do not dispose of rechargeable DC (current and voltage type) batteries with your household refuse! Cordless drill PABS 18-Li B2 Intended purpose This appliance is designed for drilling and screwing Introduction into wood, plastic and metal. Use the appliance only as described and only for the purposes indicated.
= 2.546 m / s uncertainty K = 1.5 m / s Technical Data The vibration level specified in PABS 18-Li B2 Cordless drill: these instructions was measured in accordance with Nominal voltage: 18 V an EN 60745 standardised measurement process Idle-running speed: 1st gear: max.
General safety advice for electrical power tools General safety advice for There is an increased risk of electric shock if electrical power tools your body is earthed. c) Keep the device away from rain or Read all the safety advice moisture.
General safety advice for electrical power tools and advice. Electrical power tools are dan- with your finger on the ON / OFF switch or with the device switched on. gerous when they are used by inexperienced d) Remove any setting tools or spanners people.
General safety advice for electrical power tools / Before first use d) Fluids may leak out of rechargeable D o not drill any material containing battery units if they are misused. If asbestos. Asbestos is a known carcinogen. this happens, avoid contact with the H old the electrical power tool firmly.
Before first use Note! A new battery pack, or one that has not Inserting the rechargeable battery pack: been in use for an extended period, must be charged Move the rotation switch into the middle up before the first / renewed usage. position (lock) and push the rechargeable bat- The battery pack attains its full capacity after ca.
Before first use / Preparing the tool for use Switching the LED light on and off S elect a high setting for large screws, hard work materials and for the extraction of screws. Switching on: F or drilling, push the selector to the setting for drilling, in that you adjust the torque pre-selector Press the LED light button to switch on the...
Preparing the tool for use / Cleaning and Maintenance / Service / Warranty Soft screwdriving conditions (e.g. into P ull the mains lead out of the mains socket eve- soft wood): ry time and remove the battery before you clean Y ou should also select a low speed in order not to or maintain the device.
Warranty / Disposal The warranty is void in the case of abusive and im- Your local communal or municipal authorities can proper handling, use of force and internal tamper- provide information on how to dispose of the worn ing not carried out by our authorized service branch. out appliance.
EN 61000-3-2:2006+A1+A2 EN 61000-3-3:2008 EN 60335-1:2002+A1+A11+A12+A2+A13+A14 EN 60335-2-29:2004 EN 62233:2008 Type / Appliance Designation: Cordless drill PABS 18-Li B2 Date of manufacture (DOM): 07–2012 Serial number: IAN 75636 Bochum, 31.07.2012 Semi Uguzlu - Quality Manager - We reserve the right to make technical modifications...
