Verdrahtung Im Gehäuse T12; Verdrahtung Mit Foundation Fieldbus Stecker - Endress+Hauser Levelflex M FMP43 Kurzanleitung

Verdrahtung

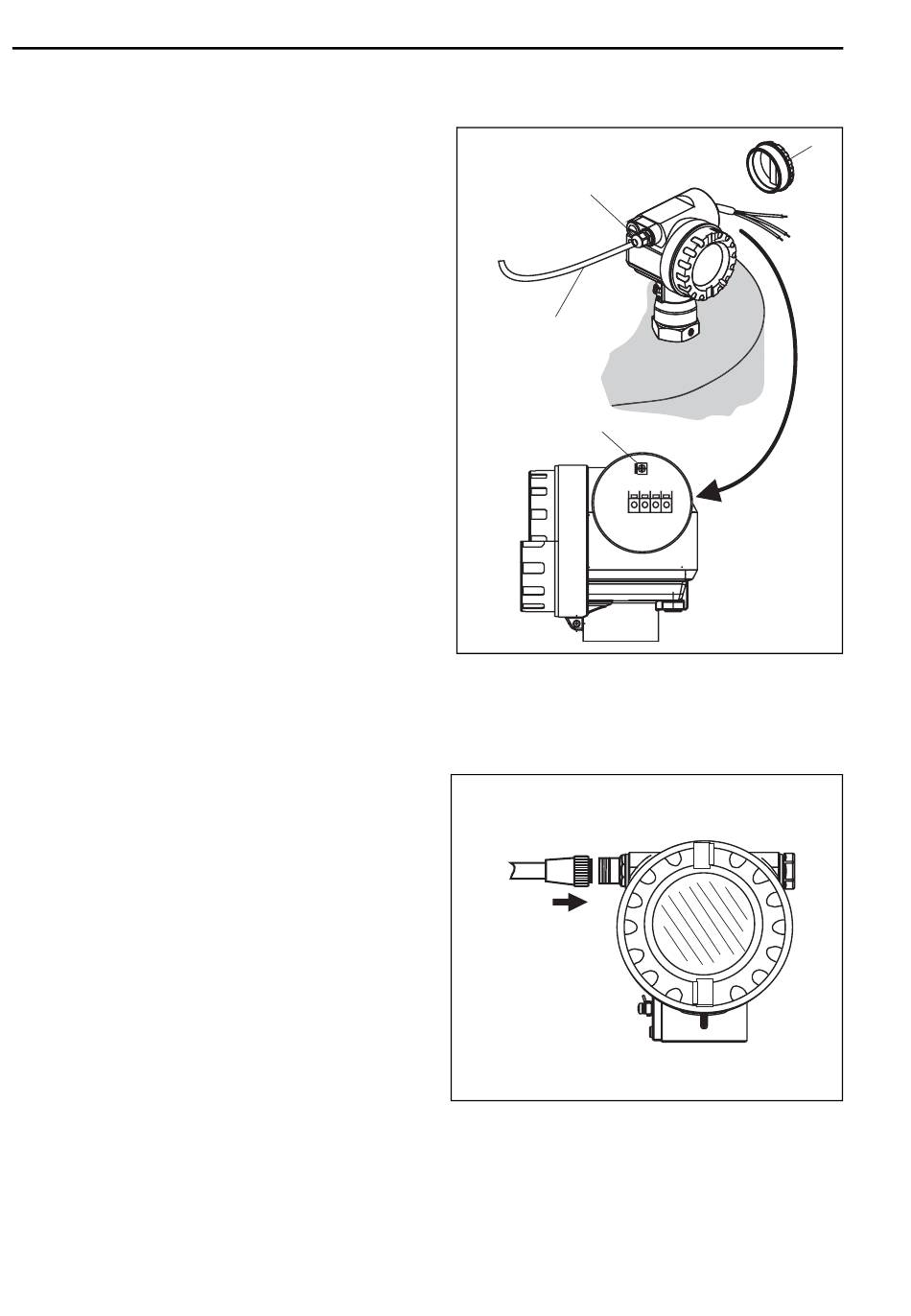

3.2 Verdrahtung im Gehäuse T12
1. Gehäusedeckel (1) abschrauben.
2. Kabel (2) durch die Kabelverschrau-
bung (3) einführen.
Verwenden Sie geschirmte, verdrillte
Zweidrahtleitung.
3. Kabelschirm mit der Erdungsklemme
(4) im Anschlussraum verbinden.
4. Anschluss herstellen (siehe Klemmen-
belegung).
5. Kabelverschraubung (3) festdrehen.
Max. Drehmoment 10...12 Nm!
6. Gehäusedeckel (1) zuschrauben.
7. Hilfsenergie einschalten.
3.3

Verdrahtung mit FOUNDATION Fieldbus Stecker

1. Stecker (1) in Buchse (2) stecken.
2. Rändelschraube fest anziehen.
3. Gerät gemäß ausgewähltem Sicher-
heitskonzept erden.
14
Levelflex M FMP43 mit FOUNDATION Fieldbus
3
2
4
1 2 3 4
2 1
1
L00-FMP40xxx-04-00-00-xx-002
L00-FMP4xxxx-04-00-00-xx-004
Endress+Hauser
