Levelflex M FMP43 mit FOUNDATION Fieldbus
3.4

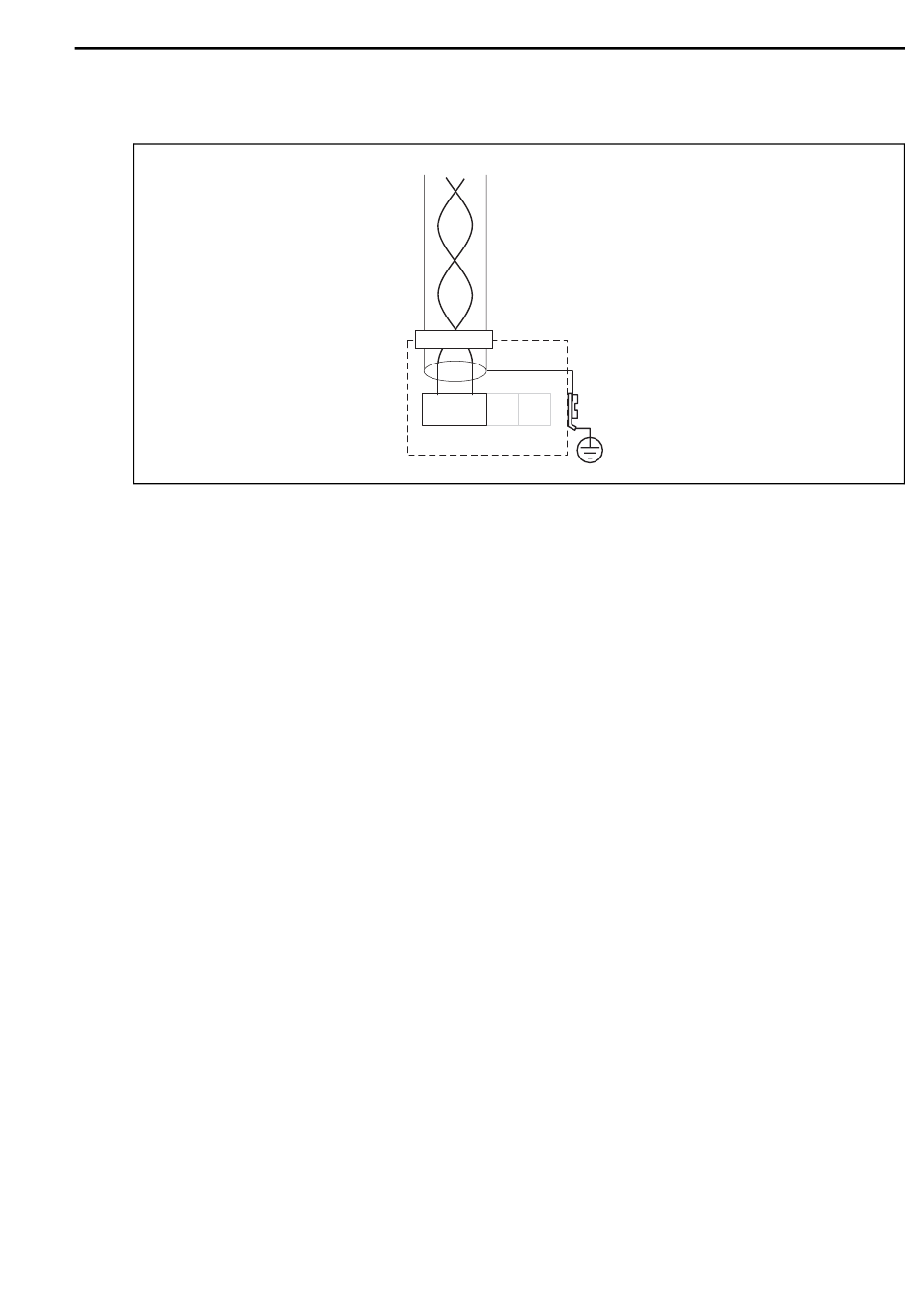

Klemmenbelegung
3.5
Kabelspezifikation FOUNDATION Fieldbus
Verwenden Sie immer verdrilltes, abgeschirmtes Zweiaderkabel. Die Kabelspezifikationen kön-
nen der FF-Spezifikation oder IEC 61158-2 entnommen werden. Folgende Kabeltypen sind zum
Beispiel geeignet:
• Siemens 6XV1 830-5BH10 (grau)
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL (grau)
• Belden 3076F (orange)
3.6
Anschluss Messeinheit
Erdanschluss
Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit
zu erreichen.
Kabelverschraubung
Kunststoff M20x1,5; Klemmenbereich 5...10 mm
Klemmen
Für Aderquerschnitte 0,5...2,5 mm
Kabeleinführung
• Kabelverschraubung M20x1,5 (empfohlener Kabeldurchmesser 6...10 mm)
• Kabeleinführung G½ oder ½NPT
• 7/8" FOUNDATION Fieldbus-Stecker
Endress+Hauser
1 2
3 4
PAL
FF- FF+
2
Verdrahtung
L00-FMP4xxxx-04-00-00-de-004
15
