Bedienung

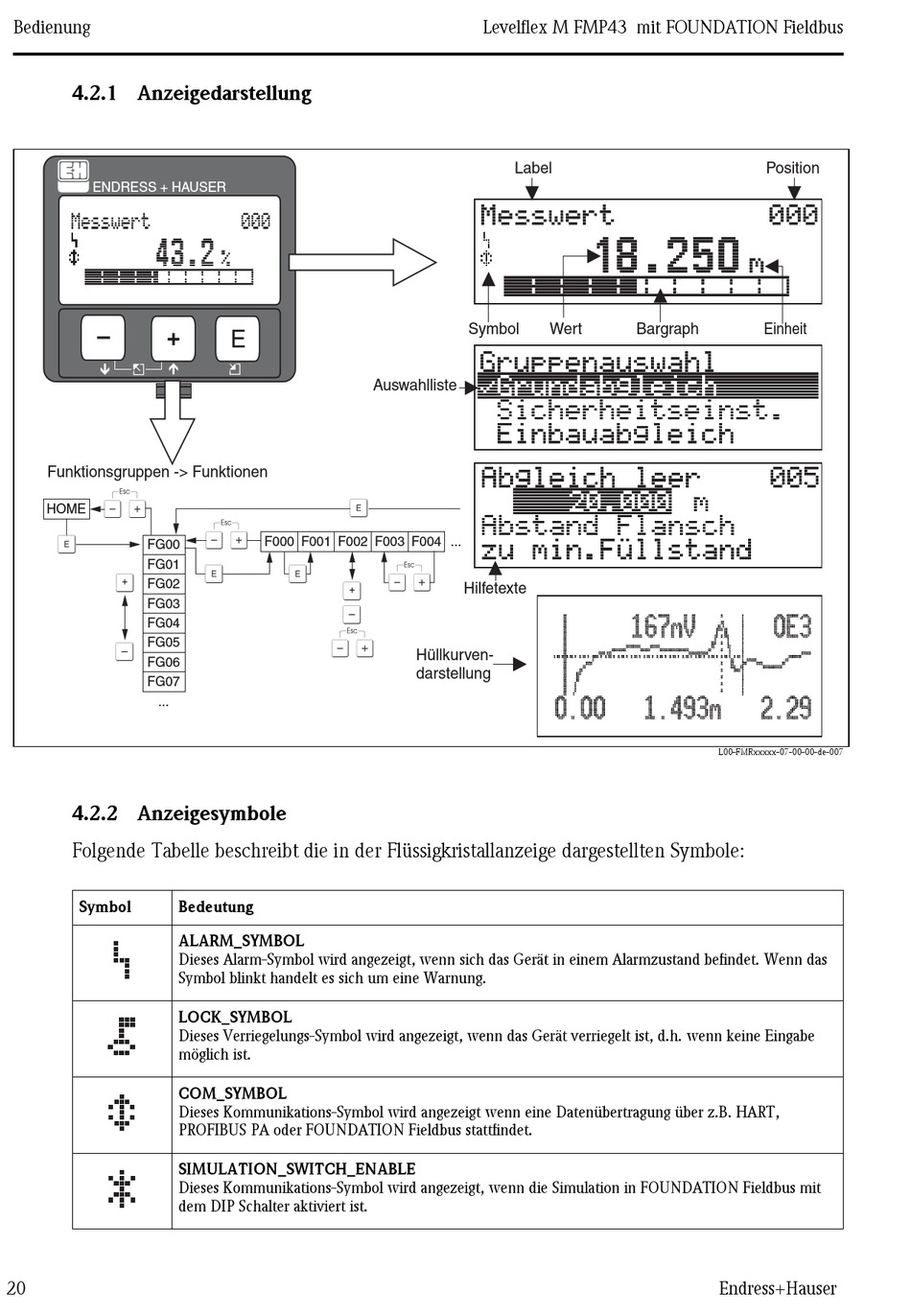

4.2.1 Anzeigedarstellung

ENDRESS + HAUSER
–
+
Funktionsgruppen -> Funktionen
X
HOME
F
FG00
FG01
O
FG02
FG03
FG04
FG05
S
FG06
FG07
...

4.2.2 Anzeigesymbole

Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole:
Symbol Bedeutung
ALARM_SYMBOL
Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das
Symbol blinkt handelt es sich um eine Warnung.
LOCK_SYMBOL
Dieses Verriegelungs-Symbol wird angezeigt, wenn das Gerät verriegelt ist, d.h. wenn keine Eingabe
möglich ist.
COM_SYMBOL
Dieses Kommunikations-Symbol wird angezeigt wenn eine Datenübertragung über z.B. HART,
PROFIBUS PA oder FOUNDATION Fieldbus stattfindet.
SIMULATION_SWITCH_ENABLE
Dieses Kommunikations-Symbol wird angezeigt, wenn die Simulation in FOUNDATION Fieldbus mit
dem DIP Schalter aktiviert ist.
20
E
Auswahlliste
F
X
F000 F001 F002 F003 F004 ...
F F
O
S
X
Levelflex M FMP43 mit FOUNDATION Fieldbus
Label
Symbol Wert
X
Hilfetexte
Hüllkurven-
darstellung
Position
Bargraph Einheit
L00-FMRxxxxx-07-00-00-de-007
