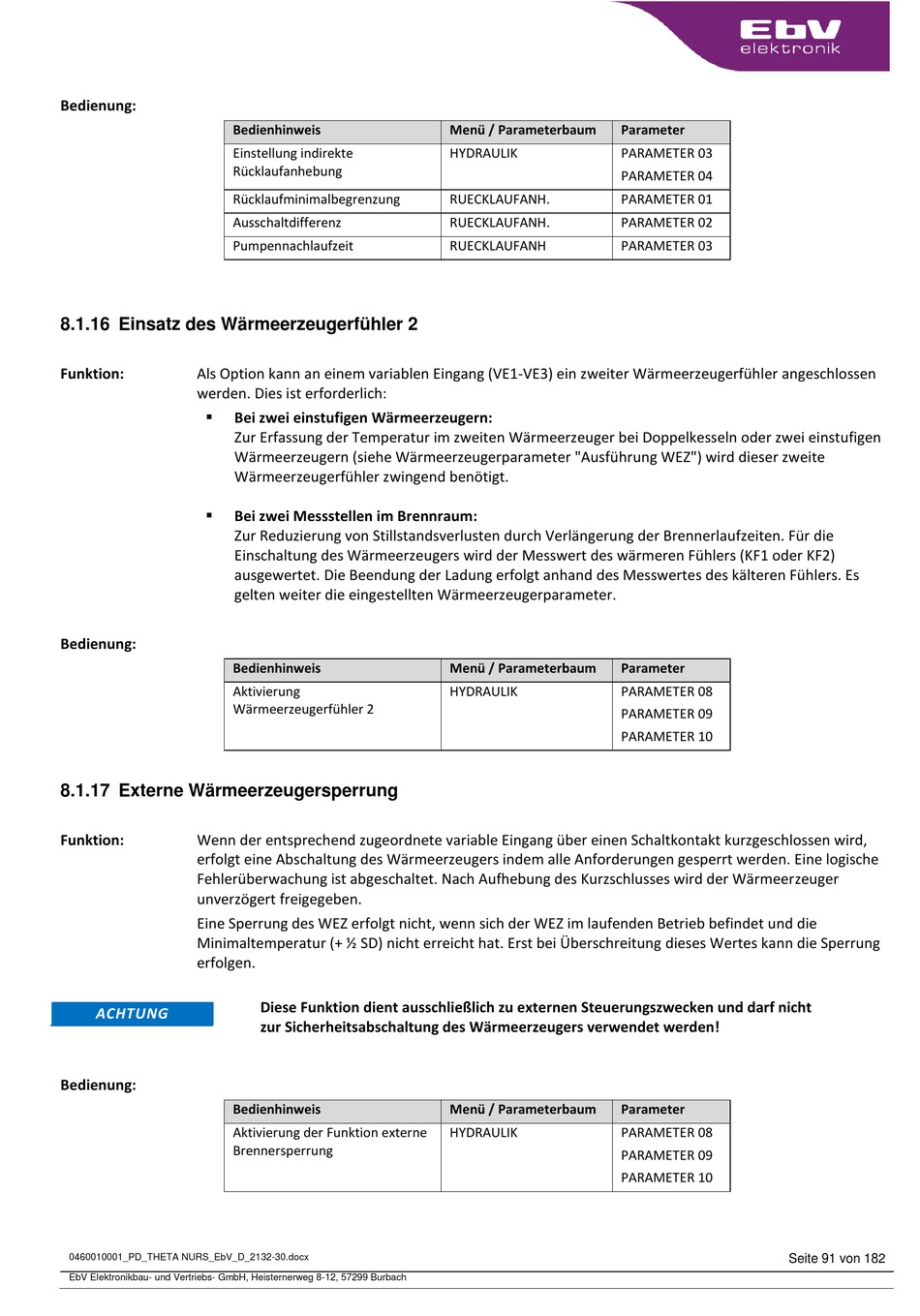

Bedienung:
Bedienhinweis
Einstellung indirekte
Rücklaufanhebung
Rücklaufminimalbegrenzung
Ausschaltdifferenz
Pumpennachlaufzeit
8.1.16 Einsatz des Wärmeerzeugerfühler 2
Funktion: Als Option kann an einem variablen Eingang (VE1-VE3) ein zweiter Wärmeerzeugerfühler angeschlossen
werden. Dies ist erforderlich:

Bei zwei einstufigen Wärmeerzeugern:
Zur Erfassung der Temperatur im zweiten Wärmeerzeuger bei Doppelkesseln oder zwei einstufigen
Wärmeerzeugern (siehe Wärmeerzeugerparameter "Ausführung WEZ") wird dieser zweite
Wärmeerzeugerfühler zwingend benötigt.

Bei zwei Messstellen im Brennraum:
Zur Reduzierung von Stillstandsverlusten durch Verlängerung der Brennerlaufzeiten. Für die
Einschaltung des Wärmeerzeugers wird der Messwert des wärmeren Fühlers (KF1 oder KF2)
ausgewertet. Die Beendung der Ladung erfolgt anhand des Messwertes des kälteren Fühlers. Es
gelten weiter die eingestellten Wärmeerzeugerparameter.
Bedienung:
Bedienhinweis
Aktivierung
Wärmeerzeugerfühler 2
8.1.17 Externe Wärmeerzeugersperrung
Funktion: Wenn der entsprechend zugeordnete variable Eingang über einen Schaltkontakt kurzgeschlossen wird,
erfolgt eine Abschaltung des Wärmeerzeugers indem alle Anforderungen gesperrt werden. Eine logische
Fehlerüberwachung ist abgeschaltet. Nach Aufhebung des Kurzschlusses wird der Wärmeerzeuger
unverzögert freigegeben.
Eine Sperrung des WEZ erfolgt nicht, wenn sich der WEZ im laufenden Betrieb befindet und die
Minimaltemperatur (+ ½ SD) nicht erreicht hat. Erst bei Überschreitung dieses Wertes kann die Sperrung
erfolgen.
ACHTUNG
Bedienung:
Bedienhinweis
Aktivierung der Funktion externe
Brennersperrung
0460010001_PD_THETA NURS_EbV_D_2132-30.docx
EbV Elektronikbau- und Vertriebs- GmbH, Heisternerweg 8-12, 57299 Burbach
Diese Funktion dient ausschließlich zu externen Steuerungszwecken und darf nicht
zur Sicherheitsabschaltung des Wärmeerzeugers verwendet werden!
Menü / Parameterbaum Parameter
HYDRAULIK PARAMETER 03
PARAMETER 04
RUECKLAUFANH. PARAMETER 01
RUECKLAUFANH. PARAMETER 02
RUECKLAUFANH PARAMETER 03
Menü / Parameterbaum Parameter
HYDRAULIK PARAMETER 08
PARAMETER 09
PARAMETER 10
Menü / Parameterbaum Parameter
HYDRAULIK PARAMETER 08
PARAMETER 09
PARAMETER 10
Seite 91 von 182
