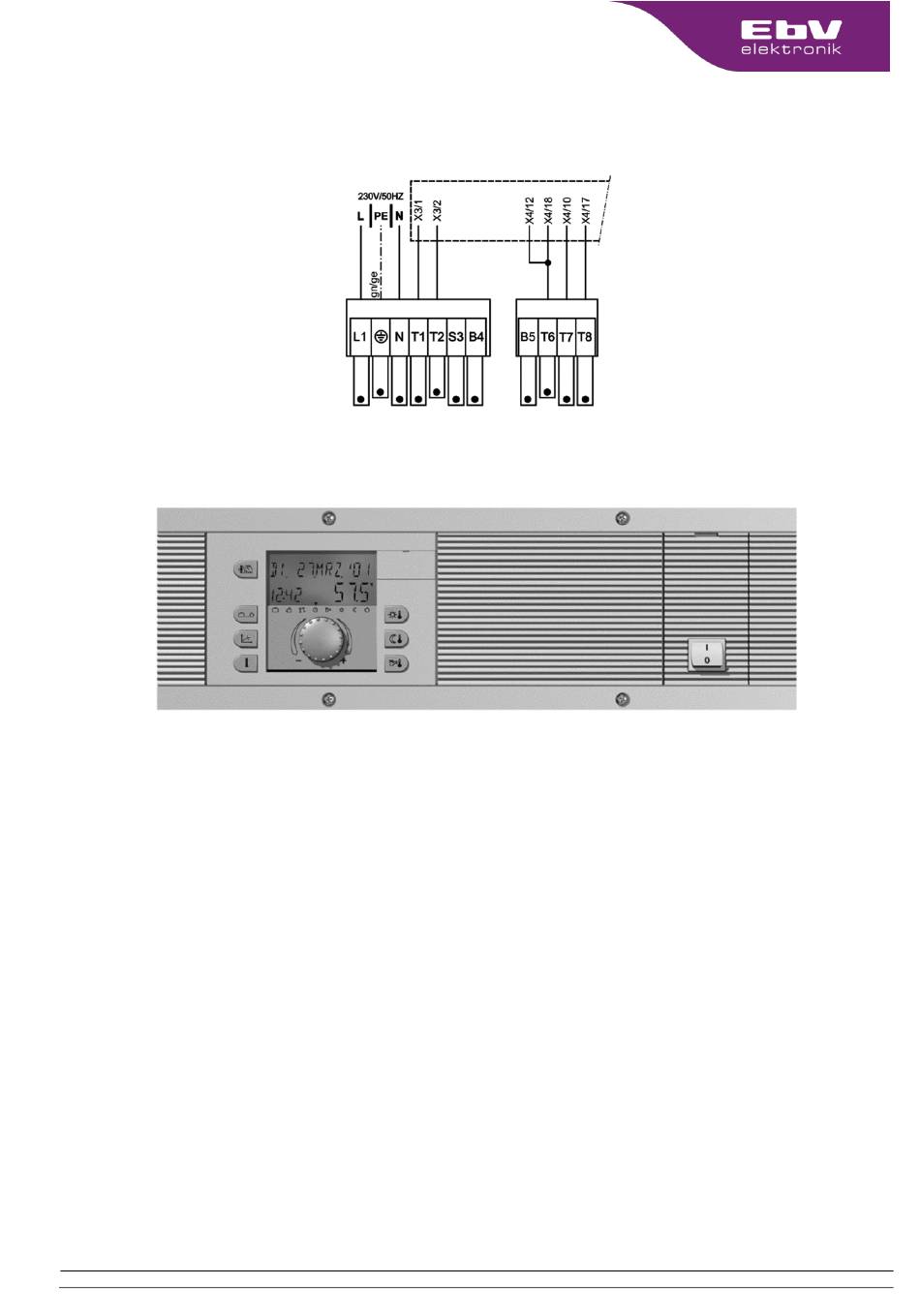

Anschluss modulierender Brenner:

13.2 Montagehinweise Bauform UNIT

13.2.1 Montage der UNIT

Das Kesselschaltfeld ist als komplett vormontiertes Einbauschaltfeld konzipiert und wird nach
Fertigstellung der elektrischen Anschlüsse von vorne in die jeweilige Aussparung der Schaltfeldaufnahme
im Wärmeerzeuger eingesetzt. Die Befestigung erfolgt mit vier Blechschrauben.
Der Ausbau erfolgt in umgekehrter Reihenfolge.
Der Kapillarfühler des Sicherheitstemperaturbegrenzers sowie die entsprechenden Fühler und
Verbindungskabel sind in die vorgesehenen Tauchhülsen im Wärmeerzeuger einzustecken.
Achtung: Die Kapillarleitung darf keinesfalls geknickt oder beschädigt werden.
Weitergehende Informationen sind den Unterlagen des Wärmeerzeugers zu entnehmen.
Zubehör
auf Wunsch: Zur Erleichterung der elektrischen Installation stehen auf Wunsch Ausschwenkhilfen
zur Verfügung, die seitlich im Schaltfeld eingerastet werden und ein Herausfallen des Schaltfeldes beim
Öffnen verhindern.
