Bedienung:
Bedienhinweis
..2.., ..22..
Schaltdifferenz 1
(nicht bei WEZ-Einstellung 5)
Auswahl Fühlerbetriebsart
Bedienung:
Bedienhinweis
..22..
Schaltdifferenz 2
(nur bei zweistufigem WEZ)
Zeitsperre Stufe 2
(nur bei zweistufigem WEZ)
Freigabemodus Stufe 2
(nur bei zweistufigem WEZ)
WW-Lademodus Stufe 2 (nur bei
zweistufigem WEZ)
Rücksetzen Stufe 2
8.1.8 Ansteuerung für modulierende Brenner
Funktion: Bei modulierenden Brennern erfolgt die Ansteuerung ähnlich eines Misch-Ventils über einen PI-
Regelalgorithmus, da hier ein im Brenner eingebautes Stellglied das Verhältnis von Luft und Brennstoff in
Abhängigkeit der Wärmeleistung regelt. Bei der Ansteuerung modulierender Brenner gelten jedoch
abweichend von der Ansteuerung konventioneller Brenner folgende Kriterien:

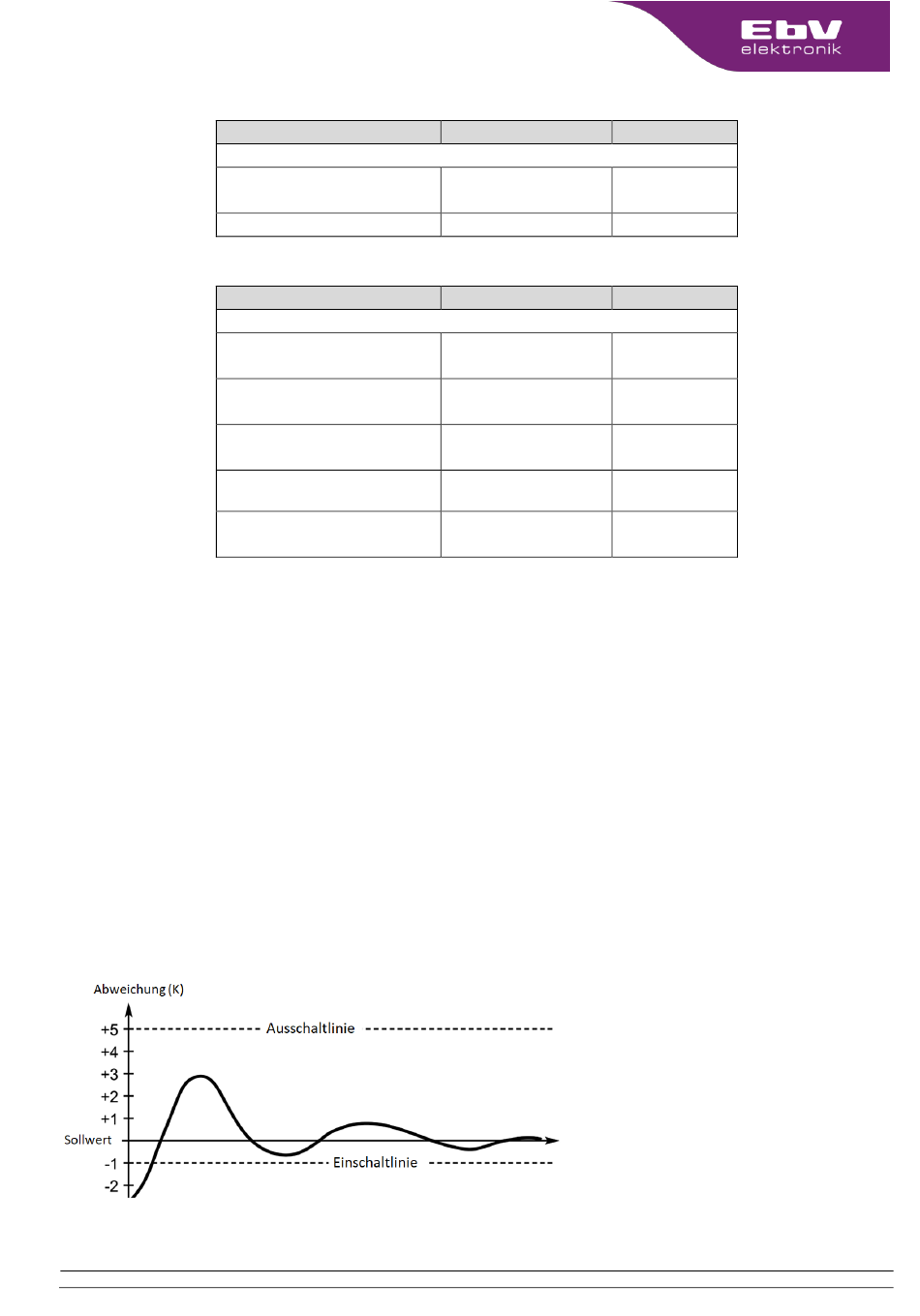

Schaltdifferenz:
Im Gegensatz zu konventionellen EIN/AUS-Brennersteuerungen, bei denen die Schaltdifferenz
symmetrisch zum jeweiligen Sollwert liegt, ist die Schaltdifferenz bei modulierenden Brennern
asymmetrisch angeordnet, wobei der Einschaltwert stets 1K unter dem Sollwert liegt. Dies hat den Vorteil,
dass bei einem evtl. Überschwingen durch den P-Anteil ,der Brenner nicht abgeschaltet wird, da der
Abschaltpunkt höher über dem Sollwert liegt als der Einschaltpunkt unter dem Sollwert
(Überschwingungsreserve). Des Weiteren wird bei geringen Wärmeanforderungen (speziell in
Schwachlastbereich) die Temperatur nur geringfügig abfallen, da der Brenner schon bei einer Abweichung
von mehr als 1 K wieder einschaltet.
0460010001_PD_THETA NURS_EbV_D_2132-30.docx
EbV Elektronikbau- und Vertriebs- GmbH, Heisternerweg 8-12, 57299 Burbach
Menü / Parameterbaum Parameter
WAERMEERZ. PARAMETER 08
WAERMEERZ. PARAMETER 06
Menü / Parameterbaum Parameter
WAERMEERZ. PARAMETER 09
WAERMEERZ. PARAMETER 10
WAERMEERZ. PARAMETER 11
WAERMEERZ. PARAMETER 12
WAERMEERZ. RUECKSETZEN
ST-2
Beispiel:
Aktueller Sollwert = 50 K
Schaltdifferenz = 6 K
Einschalten bei (50°C - 1K) = 49 °C
Ausschalten bei (49°C + 6K) = 55°C
