NARVI NC 6kW Installation Und Betriebsanleitung Seite 4

B
C

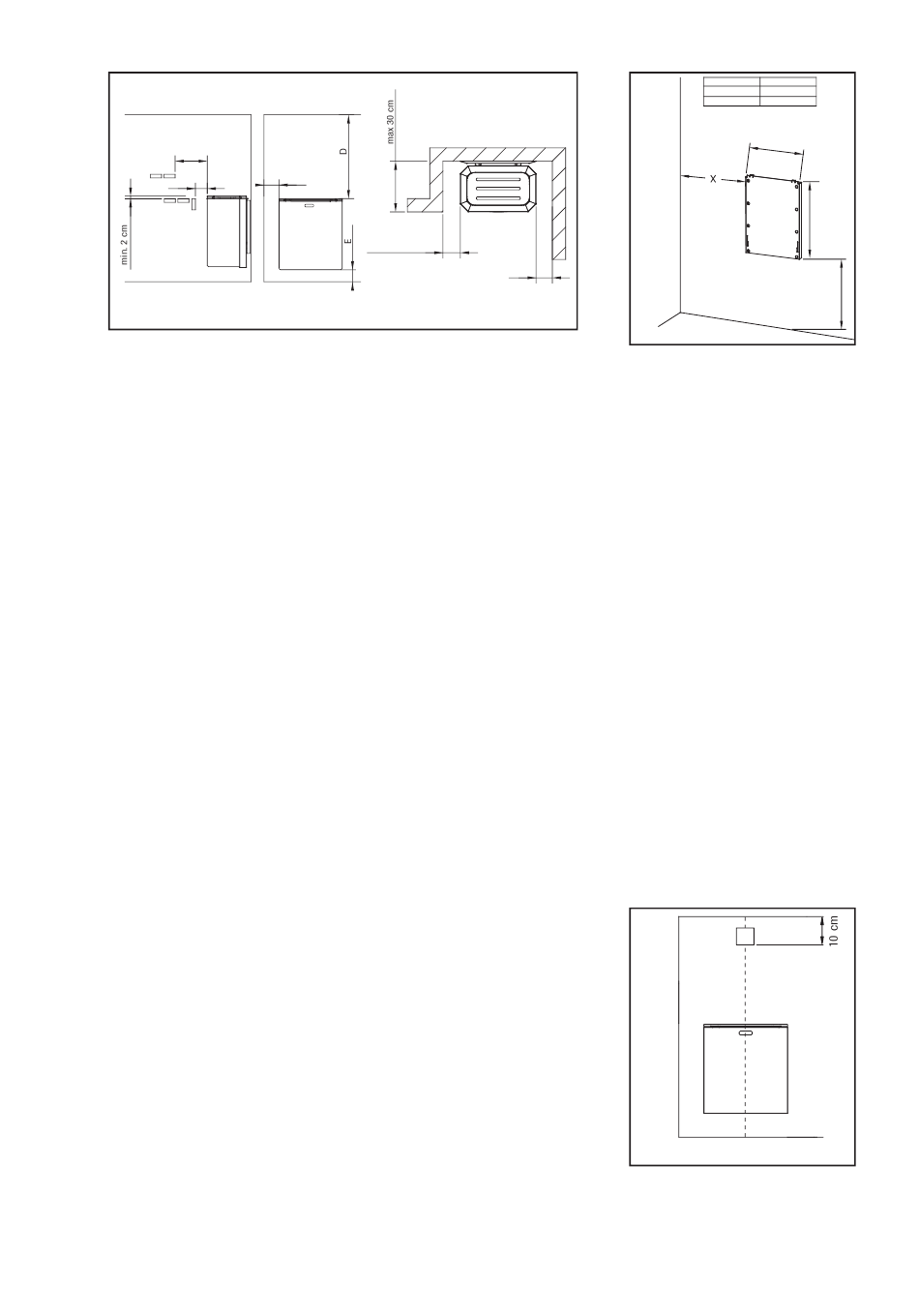

Kuva 1.
3. ASENNUS:
- Kiinnitä kiukaan kiinnityslevy seinään mukana tulevilla ruuveilla
kuvan 1.2 mukaisesti.
3 1. SÄHKÖLIITÄNTÄ
- Kiukaan liittämisen sähköverkkoon saa suorittaa vain
asennusoikeudet omaava sähköasentaja voimassa olevien
määräysten mukaan.
- Liitäntäkaapelina tulee käyttää kumikaapelia tyyppiä H07RN-F
tai vastaavaa. Kaapelin poikkipinta ja sulakekoko on ilmoitettu
taulukossa 1.
- Kiukaalta lämmityksen ohjaukseen ja merkkivalolle kytkettyjen
johtojen tulee vastata poikkipinta-alaltaan kiukaan syöttökaapelia.
- Käännä kivitila + sähkökotelo ylösalaisin.
- Avaa sähkökotelon pohja.
- Liitä liitäntäkaapeli kiukaan kytkentäkotelossa olevaan
kytkentärimaan.
- Älä kytke sähkösyöttöä kiukaalle ennen anturin ja ohjaimen asennusta.
3.2 Lämpötila-anturin asennus
- Asenna anturi seinälle, sähkökiukaan yläpuolelle 100mm
katosta alaspäin (Katso kuva 2)
- Tuloilmaventtiili ei saa sijaita 1000mm lähempänä lämpötila-
anturia. Jos tuloilmaventtiili sijaitsee 500-1000mm etäisyydellä
anturista on käytettävä suunnattavaa tuloilmaventtiiliä jolla
ilmavirta saadaan suunnattua poispäin anturista. Lähellä
anturia sijaitsevan tuloilmaventtiilin ilmavirta voi vääristää
anturin mittaustulosta ja kiuas voi ylikuumentua.
- Jos kiuas asennetaan kauemmas kuin 200 mm etäisyydelle seinästä,
on anturi asennettava kattoon 100 mm sivuun kiukaan ulkopinnasta.
- Asenna lämpötila-anturi seinälle mukana
tulevilla ruuveilla (2 kpl Ø 2,9 x 16)
- Lämpötila-anturin johdotus voidaan upottaa.
- Kytke anturi piirilevylle
- Kytke ilman liitintä oleva johdon pää lämpötila-anturiin,
johdon voi katkaista sopivan mittaiseksi.
All manuals and user guides at all-guides.com
A
min. 20 cm
A
Kuva 1.2
Kuva 2
TYYPPI X min. mm
NARVI NC 6 120
NARVI NC 9
140
278
375
min. 250
