Endress+Hauser Omnigrad S TMT142R Technische Information Seite 9

TMT142R
Endress+Hauser

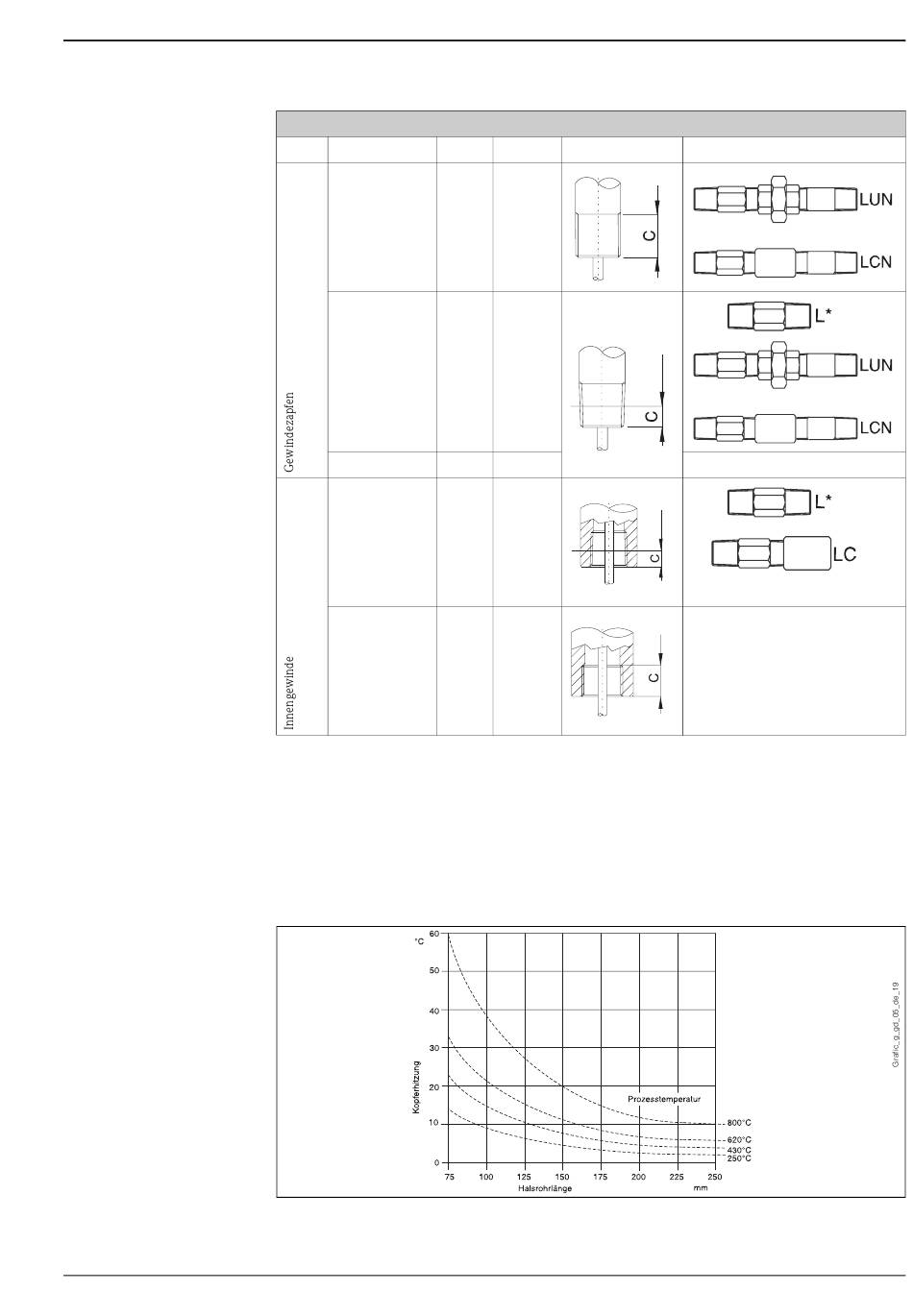

Gewindeanschlüsse für das Schutzrohr
Typ Gewinde Digit
G 1/2" D
1/2" NPT N
3/4" NPT P
1/2" NPT U
M24x1.5 5
Achtung!
* Halsrohr nur für das Gewinde 1/2" NPT erhältlich
Ausser der oben aufgeführten Standardausführung besteht die Möglichkeit Halsrohre mit spezifischen Längen
mit der Bestellstruktur des Sensors zu bestellen.
Der auf dem oberen Teil des Halsrohrs befindliche Anschluss erlaubt die Ausrichtung des Transmittergehäuses.
Wie in der folgenden Grafik aufgezeigt, beeinflusst die Länge des Halsrohres die Temperatur im Kopf. Die Hals-
rohrlänge ist so zu wählen, dass die Temperatur im Kopf unterhalb der max. zulässigen Betriebstemperatur ist.
Erhitzung des Kopfes als Folge der Prozesstemperatur
C (mm) Detail
15
8
8,5
8
16
Halsrohrtyp
9
