Endress+Hauser Omnigrad S TMT142R Technische Information Seite 10

Schutzrohr
Fühler
10
Das Schutzrohr ist entweder bereits auf der Anlage vorhanden oder muss gesondert bestellt werden. Zu diesem
Zweck ist der Halsrohranschluss zum Schutzrohr in verschiedenen Formen erhältlich. Für eine einfachere Aus-
wahl des mechanischen Gewindeanschlusses für das Schutzrohr verwenden Sie bitte die Tabelle mit den ML-
Längen, die im Absatz "Fühler" beschrieben ist.

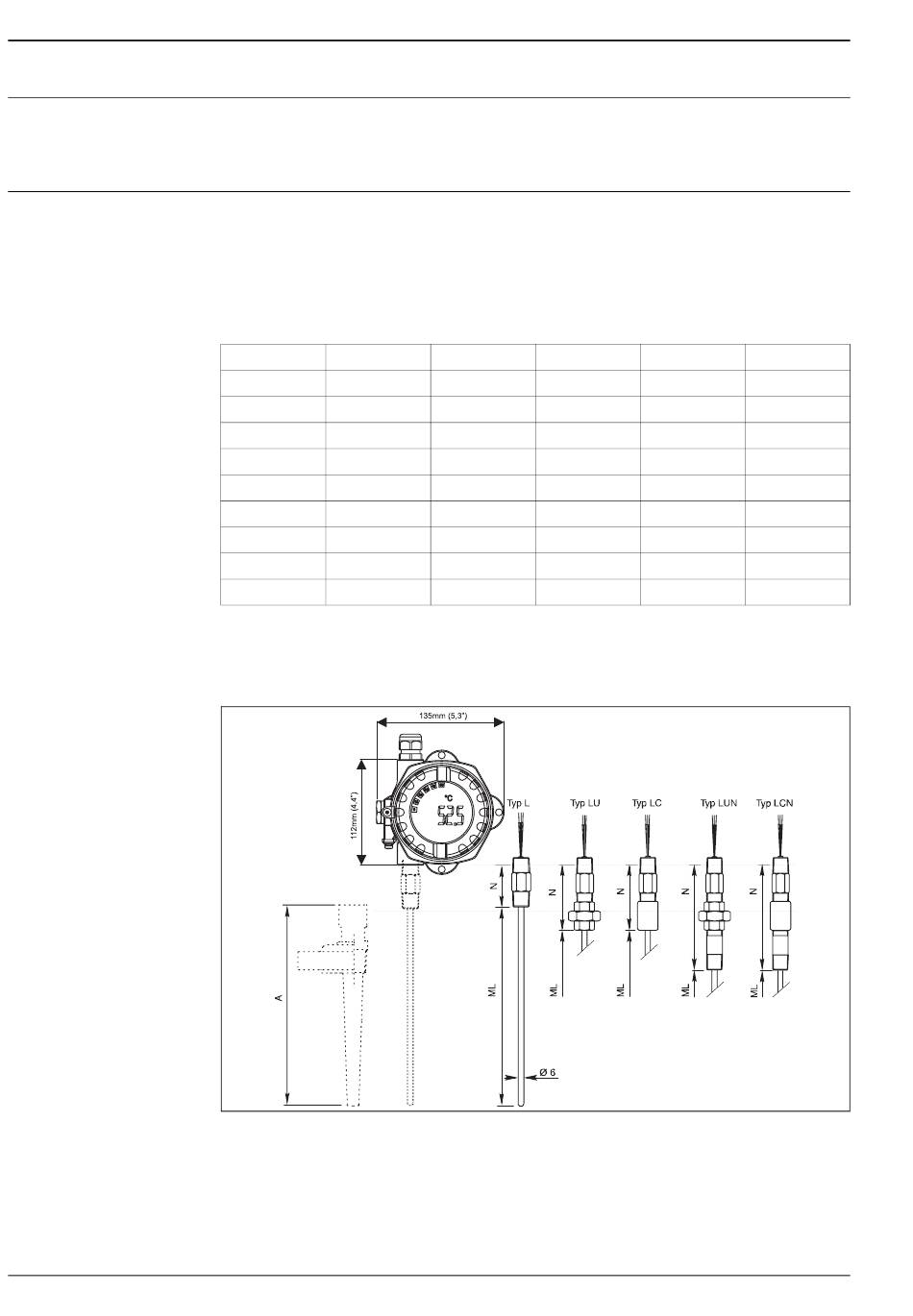

Beim Sensor TMT142R besteht der Messeinsatz aus mineralisolierter Mantelleitung, der in das Schutzrohr ein-
geführt und dort befestigt wird.
Die Messeinsatzlänge (ML) kann beliebig innerhalb des Bereichs zwischen 50 und 990 mm festgelegt werden.
Sensoren mit einer Länge über 990 mm sind auf Anfrage verfügbar.
Die Einbaulänge (ML) muss je nach Gesamtlänge des Schutzrohrs (A) und des verwendeten Schutzrohrtyps
gewählt werden. Auch im Falle von Ersatzeinsätzen beachten Sie die Angaben in der nachfolgenden Tabelle
(gilt für Bodenscheibe mit Standardstärke):
Schutzrohr typ ML
TW10* ML = A - 8
TW11* ML = A - 8
TW12* ML = A - 8
TW13* ML = A - 8
TW10** ML = A - 15
TW11** ML = A - 15
TW12** ML = A - 15
TW13** ML = A - 15
TW15** TW15**
Achtung!
* TMT142R mit NPT -Gewindeanschluss an das Schutzrohr
** TMT142R mit metrischem (M24x1.5) Anschluss an das Schutzrohr
Funktionelle Bauteile
Schutzrohr typ ML
TA535 ML = A - 8
TA540 ML = A - 10
TA541* ML = A - 10
TA550 ML = A - 11
TA555 ML = A - 10
TA556 ML = A - 10
TA557 ML = A - 10
TMT142R
Schutzrohr typ ML
TA560 ML = A - 11
TA562 ML = A - 11
TA565 ML = A - 11
TA566 ML = A - 11
TA570 ML = A - 11
TA571 ML = A - 11
TA572 ML = A - 11
TA575 ML = A - 11
TA576 ML = A - 10
