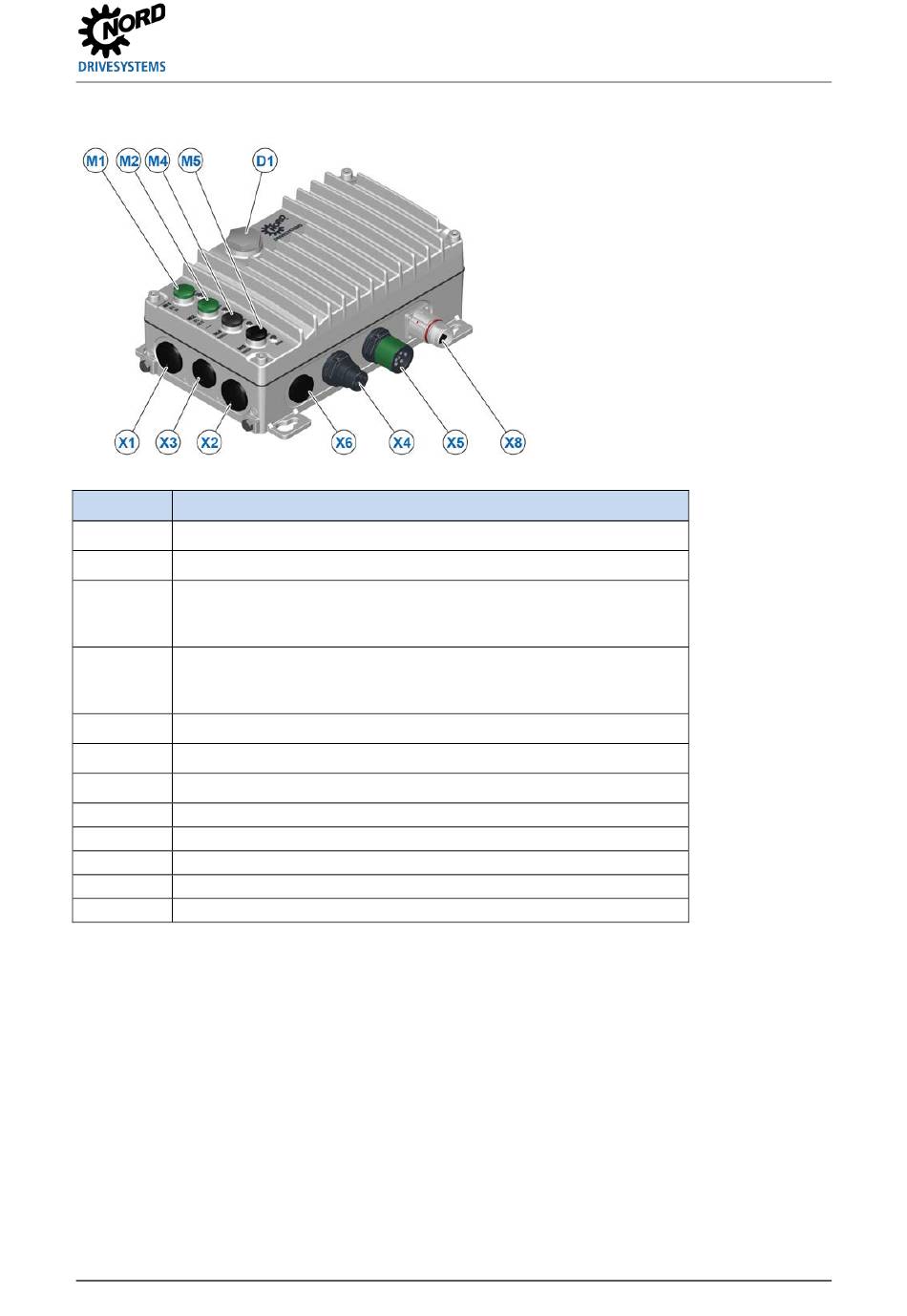

2.5.4 NORDAC ON wandmontiert Baugröße 1
Anschluss
M1
M2
M4
M5
D1
X1
X2
X3
X4
X5
X6
X8
BU 0800 de-4521
Funktion
Ethernet-In
Ethernet-Out
DIN1 und DIN2
oder
DIN1 und DOUT1
DIN3 und DIN4
oder
DIN3 und DOUT2
Diagnose-LED und Diagnoseanschluss RS485/RS232
Nicht bestückt
Nicht bestückt
Nicht bestückt
Netz/24V-In (Leistungsanschluss Netzeingang)
Netz/24V-Out (Leistungsanschluss Netzausgang)
Nicht bestückt
Motoranschluss
