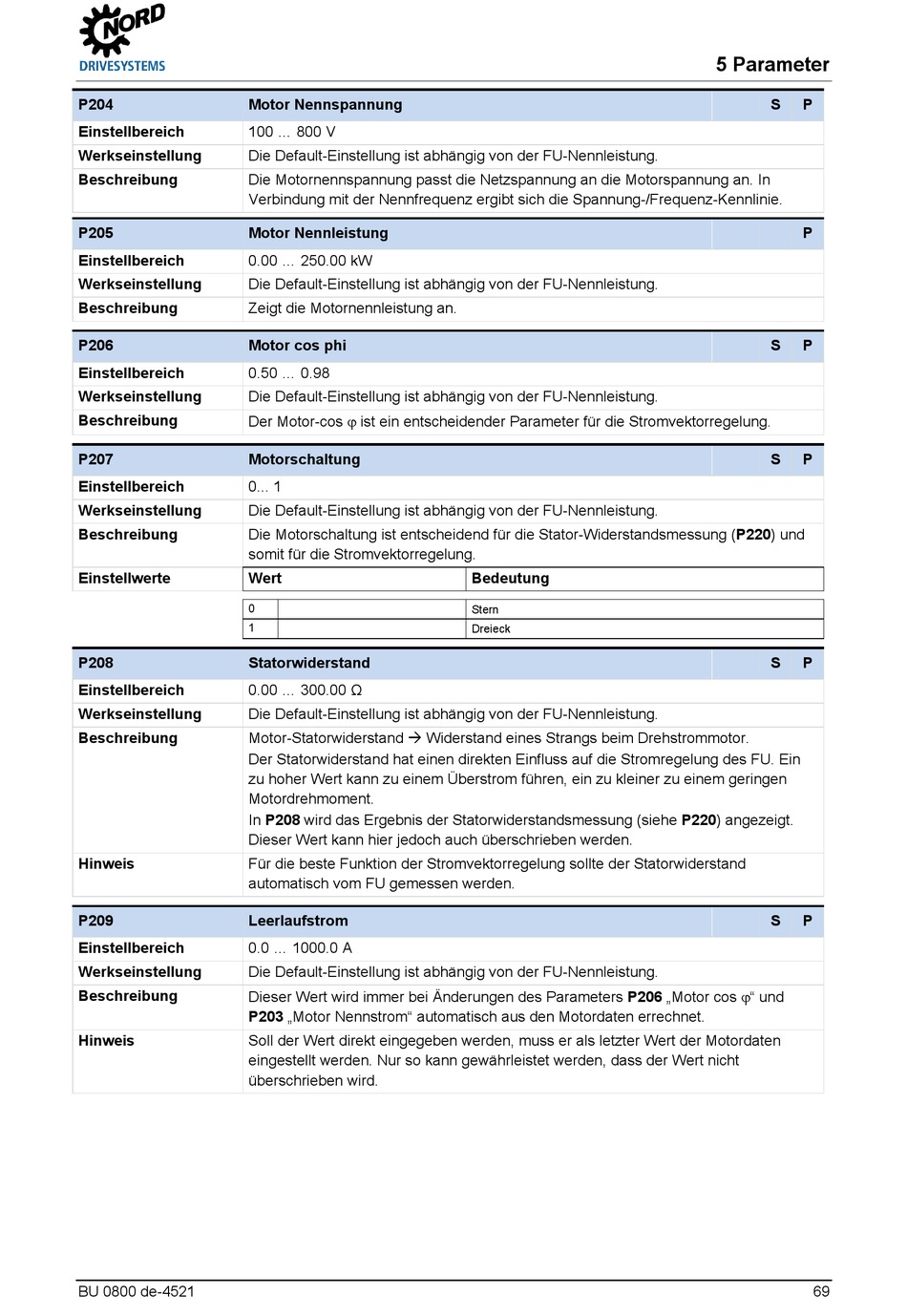

P204
Motor Nennspannung
Einstellbereich
100 ... 800 V
Werkseinstellung
Die Default-Einstellung ist abhängig von der FU-Nennleistung.
Beschreibung
Die Motornennspannung passt die Netzspannung an die Motorspannung an. In
Verbindung mit der Nennfrequenz ergibt sich die Spannung-/Frequenz-Kennlinie.
Pos : 369 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P205 - Motor N ennl eistung [SK 500P] @ 48\m od_1596712996240_6.docx @ 2658519 @ @ 1
P205
Motor Nennleistung
Einstellbereich
0.00 ... 250.00 kW
Werkseinstellung
Die Default-Einstellung ist abhängig von der FU-Nennleistung.
Beschreibung
Zeigt die Motornennleistung an.
Pos : 371 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P206 - Motor c os phi [SK 500P] @ 75\m od_1623754099024_6.docx @ 2792453 @ @ 1
P206
Motor cos phi
Einstellbereich
0.50 ... 0.98
Werkseinstellung
Die Default-Einstellung ist abhängig von der FU-Nennleistung.
Beschreibung
Der Motor-cos ϕ ist ein entscheidender Parameter für die Stromvektorregelung.
Pos : 373 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P207 - Motorsc haltung [SK 500P] @ 48\m od_1596713583574_6.docx @ 2658593 @ @ 1
P207
Motorschaltung
Einstellbereich
0... 1
Werkseinstellung
Die Default-Einstellung ist abhängig von der FU-Nennleistung.
Beschreibung
Die Motorschaltung ist entscheidend für die Stator-Widerstandsmessung (P220) und
somit für die Stromvektorregelung.
Einstellwerte
Wert
Pos : 374 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P207 - Motorsc haltung_Eins tellw erte [SK 500P] @ 24\m od_1542870421064_6.docx @ 2462204 @ @ 1
0
1
Pos : 376 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P208 - Statorwiderstand [SK 500P] @ 48\mod_1596713867033_6.docx @ 2658630 @ @ 1
P208
Statorwiderstand
Einstellbereich
0.00 ... 300.00 Ω
Werkseinstellung
Die Default-Einstellung ist abhängig von der FU-Nennleistung.
Beschreibung
Motor-Statorwiderstand Widerstand eines Strangs beim Drehstrommotor.
Der Statorwiderstand hat einen direkten Einfluss auf die Stromregelung des FU. Ein
zu hoher Wert kann zu einem Überstrom führen, ein zu kleiner zu einem geringen
Motordrehmoment.
In P208 wird das Ergebnis der Statorwiderstandsmessung (siehe P220) angezeigt.
Dieser Wert kann hier jedoch auch überschrieben werden.
Hinweis
Für die beste Funktion der Stromvektorregelung sollte der Statorwiderstand
automatisch vom FU gemessen werden.
Pos : 378 /Anleitungen/El ektr onik /FU und Starter/5. Par ameter/Par ameter auflistung (P000 ...)/P200- P299/P209 - Leerlaufstr om [SK 500P] @ 48\m od_1596714033431_6.docx @ 2658667 @ @ 1
P209
Leerlaufstrom
Einstellbereich
0.0 ... 1000.0 A
Werkseinstellung
Die Default-Einstellung ist abhängig von der FU-Nennleistung.
Beschreibung
Dieser Wert wird immer bei Änderungen des Parameters P206 „Motor cos ϕ" und
P203 „Motor Nennstrom" automatisch aus den Motordaten errechnet.
Hinweis
Soll der Wert direkt eingegeben werden, muss er als letzter Wert der Motordaten
eingestellt werden. Nur so kann gewährleistet werden, dass der Wert nicht
überschrieben wird.
Pos : 379 /Allgem ein/Allgem eingültig e Module/---------Seitenumbr uc h k ompakt --------- @ 13\m od_1476369695906_0.doc x @ 2265493 @ @ 1
BU 0800 de-4521
Bedeutung
Stern
Dreieck
5 Parameter
S
P
P
S
P
S
P
S
P
S
P
69
