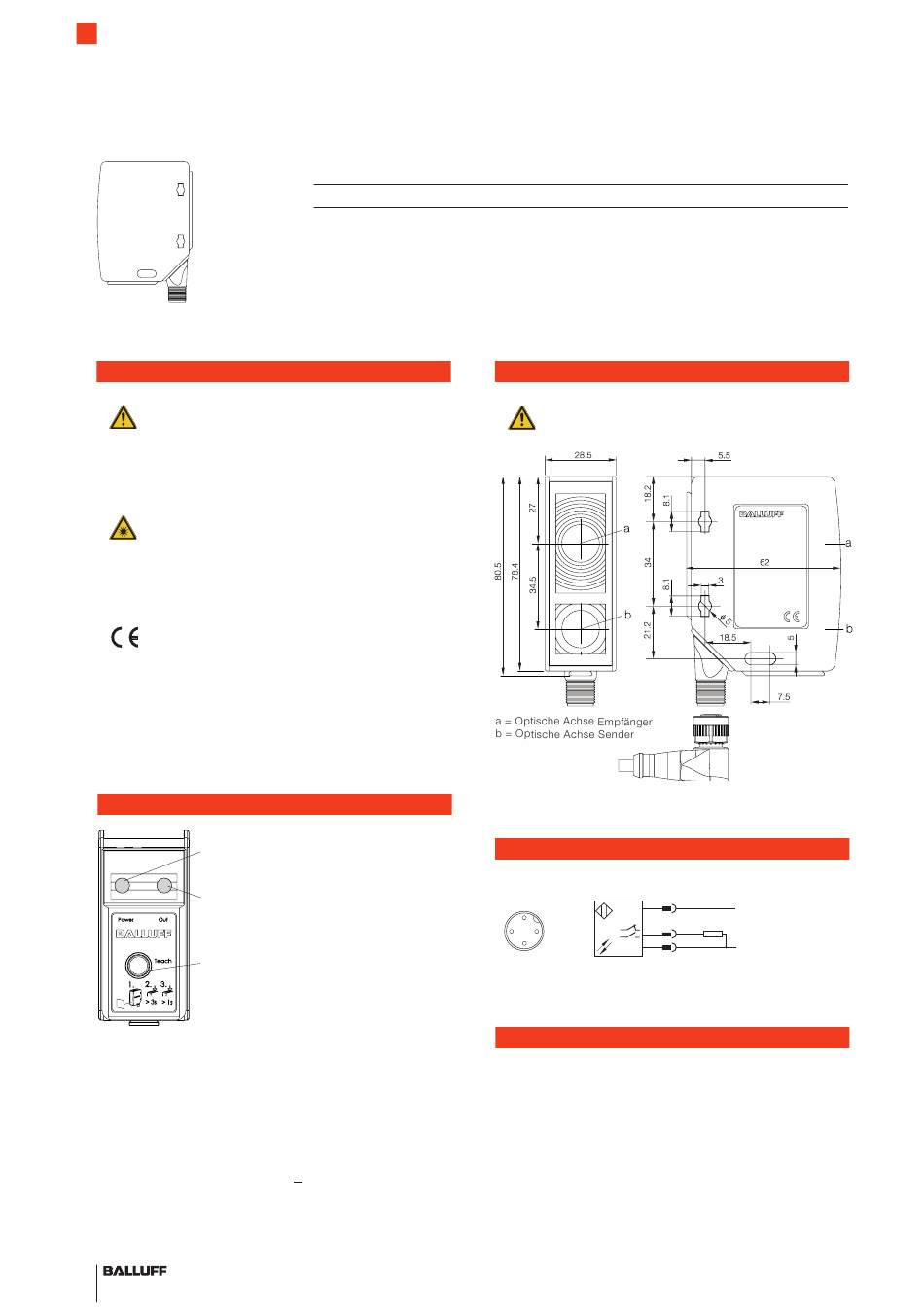

Balluff BOS 50K-PI-RD11-S4 Kurzanleitung

Optoelektronische Sensoren
Rotlicht Lichttaster energetisch BOS 50K-PI-RD11-S4 mit IO-Link
Sicherheitshinweise
Diese optoelektronischen Sensoren dürfen nicht
in Anwendungen eingesetzt werden, in denen
die Sicherheit von Personen von der Gerätefun-
ktion abhängt (kein Sicherheitsbauteil gem.
EU-Maschinenrichtlinie). Vor Inbetriebnahme ist
die Betriebsanleitung sorgfältig zu lesen.
Freie Gruppe nach EN 62471:2008.
NICHT IN DEN LICHTSTRAHL BLICKEN!
Gefahr von Blendung und Irritation. Der Sensor
ist so zu montieren, dass auch während des
Betriebs kein direkter Blick in die Lichtquelle
möglich ist.
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der EG-
Richtlinien 2004/108/EG (EMV) und des EMV-
Gesetzes entsprechen.
In unserem EMV-Labor, das von der DATech für
Prüfungen der elektromagnetischen Verträglich-
keit akkreditiert ist, wurde der Nachweis
erbracht, dass die Balluff-Produkte die EMV-
Anforderungen der Norm EN 60947-5-2 erfüllen.
Anzeige- und Bedienelemente
grüne LED: Betriebsspannungsanzeige
gelbe LED: Lichtempfangsanzeige
Im IO-Link Betrieb: Lichtempfangsanzeige für BDC1
Teach-Taste
Bild 1: Anzeige- und Bedienelemente
Grüne LED Betriebsspannungsanzeige
LED leuchtet: Betriebsspannung liegt an
LED aus: Sensor nicht betriebsbereit
LED blinkt: Kurzschluss
Gelbe LED Lichtempfangsanzeige
LED leuchtet: Licht am Empfänger.
LED blinkt: bei Funktionsreserve < 1,5. Unsicherer Bereich.
Teach-Taste
Dient zur Einstellung des Schaltpunktes und zur Umschal-
tung der Ausgangsfunktion (Hell-/Dunkel schaltung).
1
Bestellcode Lichttaster energetisch mit IO-Link
BOS01JJ BOS 50K-PI-RD11-S4
– Neue Sensortechnologie ermöglicht bisher unerreichte Schaltabstände oder die
Detektion von schwach reflektierenden Objekten
– Hohe Betriebssicherheit durch Anzeige der Funktionsreserve
– Robustes Gehäuse
– Komfortable Einstellung via IO-Link und Teach-In
– Einfache Ausrichtung durch gut sichtbaren Lichtfleck
– Umfangreiche Parametriermöglichkeiten
PNP Schließer/Öffner (umschaltbar)
Montage
Achtung!
Blicken Sie nicht in den Lichtstrahl.
Bild 2: Abmessungen
Anschlüsse
BOS 50K-PI...
PNP
1
2
4
3 1
3
M12
4
Bild 3: Anschluss-Schaltbild, Steckerbild
Sensortausch
Wir weisen darauf hin, dass nach dem Sensortausch unter
Umständen eine Nachparametrierung der Schaltpunkte
notwendig ist.
BN
+18...30 V DC
BK
Out / IO-Link
BU
- 0 V
