Optoelektronische Sensoren

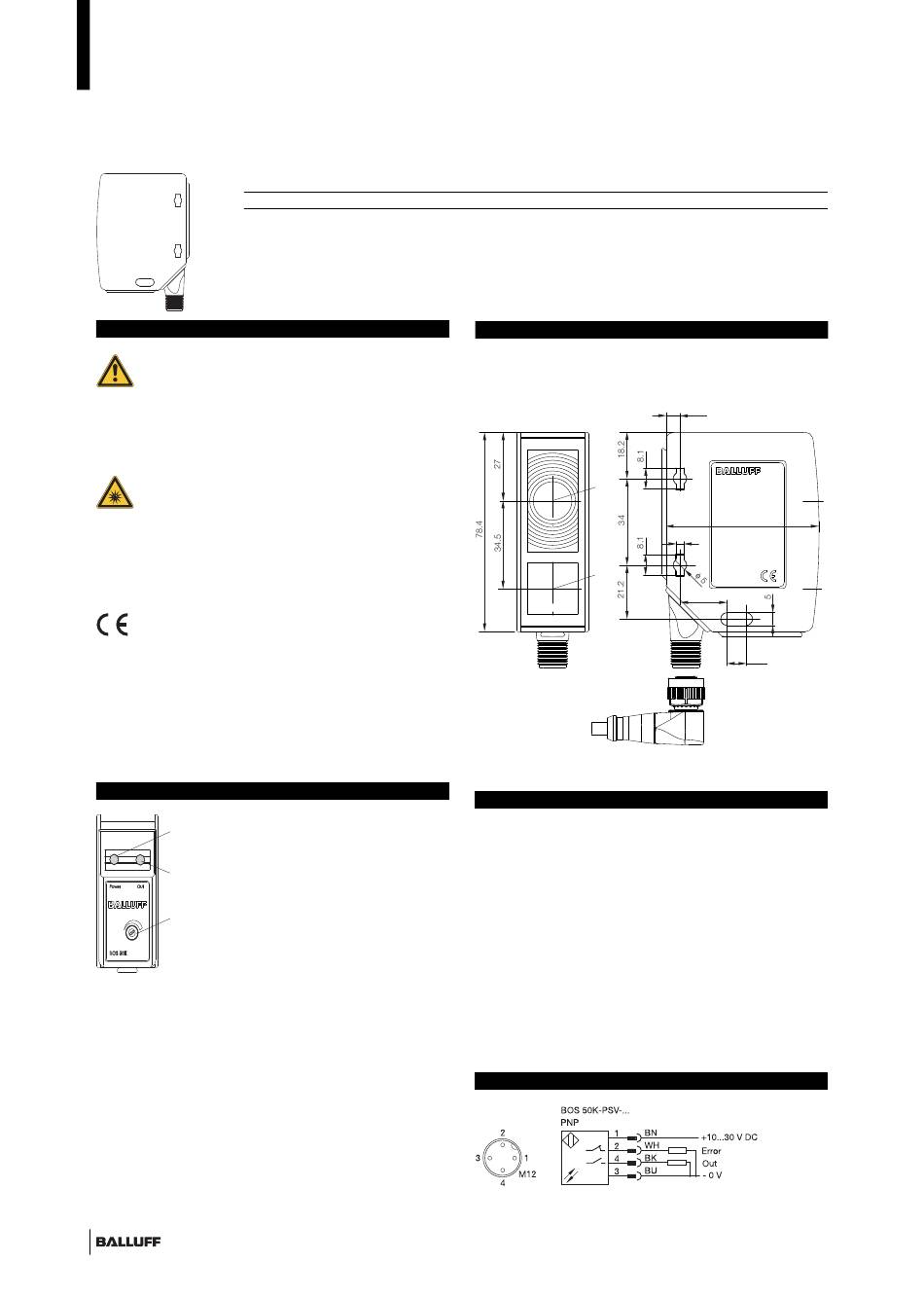

Rotlicht Lichttaster mit Hintergrundausblendung BOS 50K-...-SA1-..
Nr. 870 385 D • Ausgabe 1106
Bestellcode Lichttaster mit Hintergrundausblendung (HGA)
BOS019Y
Sicherheitshinweise
Diese optoelektronischen Sensoren dürfen nicht
in Anwendungen eingesetzt werden, in denen die
Sicherheit von Personen von der Gerätefunktion
abhängt (kein Sicherheitsbauteil gem. EU-
Maschinenrichtlinie). Vor Inbetriebnahme ist die
Betriebsanleitung sorgfältig zu lesen.
Freie Gruppe nach IEC 62471:2006-07.
NICHT IN DEN LICHTSTRAHL BLICKEN!
Gefahr von Blendung und Irritation!
Der Sensor ist so zu montieren, dass auch wäh-
rend des Betriebs kein direkter Blick in die Licht-
quelle möglich ist.
Mit dem CE-Zeichen bestätigen wir, dass unsere
Produkte den Anforderungen der EG-Richtlinien
2004/108/EG (EMV) und des EMV-Gesetzes ent-
sprechen.
In unserem EMV-Labor, das von der DATech für Prüfun-
gen der elektromagnetischen Verträglichkeit akkreditiert
ist, wurde der Nachweis erbracht, dass die Balluff-Pro-
dukte die EMV-Anforderungen der Norm EN 60947-5-2
erfüllen.
Anzeige- und Bedienelemente
grüne LED: Betriebsspannungs-/Kurzschluss-
anzeige
gelbe LED: Ausgangsfunktionsanzeige/Fehler-
anzeige
10-Gang-Potentiometer zur exakten Einstellung
des Schaltabstandes
Bild 1: Anzeige- und Bedienelemente
Grüne LED Betriebsspannungs-/Kurzschlussanzeige
LED leuchtet: Betriebsspannung liegt an
LED blinkt: Kurzschluss am Ausgang
LED aus: Sensor nicht betriebsbereit
Gelbe LED Ausgangsfunktions-/Fehleranzeige
LED leuchtet: Licht am Empfänger
LED blinkt: Zu wenig Licht am Empfänger
LED aus: Kein Licht am Empfänger
10-Gang Potentiometer ohne Anschlag
Dient zur Einstellung des Schaltabstandes.
1
BOS 50K-PSV-RH12-SA1-S4
Montage
Achtung!
Blicken Sie nicht in den Lichtstrahl.
a = Optische Achse Empfänger
b = Optische Achse Sender
Bild 2: Abmessungen
Einstellung
Schaltabstand vergrößern: Potentiometer im Uhrzeiger-
sinn drehen.
Schaltabstand verkleinern: Potentiometer gegen den
Uhrzeigersinn drehen.
1. Den Sensor auf die gewünschte Entfernung zum
Objekt positionieren.
2. Das Potentiometer so einstellen, dass das Objekt
sicher erkannt wird: Die gelbe LED leuchtet und zeigt
Lichtempfang.
3. Das Objekt entfernen. Der Hintergrund darf nicht
erkannt werden: Die gelbe LED darf nicht leuchten.
Anschlüsse
Bild 3: Anschluß-Schaltbilder, Steckerbild
PNP
Schließer
5.5
a
3
b
18.5
Fehlerausgang
a
60.2
b
7.5
