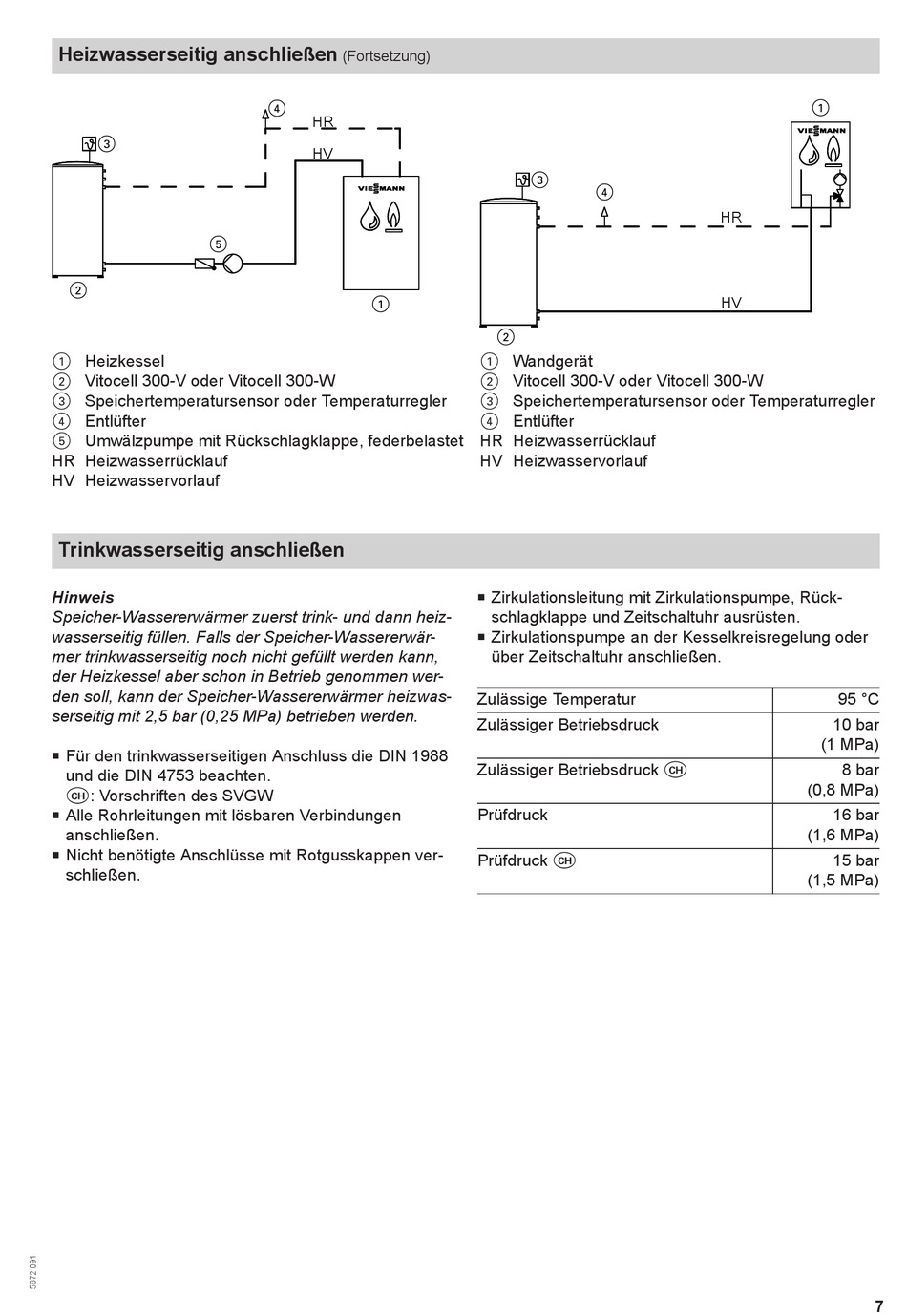

Trinkwasserseitig Anschließen - Viessmann Vitocell 300-V EVA Montageanleitung Für Die Fachkraft

Heizwasserseitig anschließen
3
5
2
Heizkessel
1
Vitocell 300-V oder Vitocell 300-W
2
Speichertemperatursensor oder Temperaturregler
3
Entlüfter
4
Umwälzpumpe mit Rückschlagklappe, federbelastet
5
HR Heizwasserrücklauf
HV Heizwasservorlauf
Trinkwasserseitig anschließen
Hinweis
Speicher-Wassererwärmer zuerst trink- und dann heiz-
wasserseitig füllen. Falls der Speicher-Wassererwär-
mer trinkwasserseitig noch nicht gefüllt werden kann,
der Heizkessel aber schon in Betrieb genommen wer-
den soll, kann der Speicher-Wassererwärmer heizwas-
serseitig mit 2,5 bar (0,25 MPa) betrieben werden.
Für den trinkwasserseitigen Anschluss die DIN 1988
■
und die DIN 4753 beachten.
: Vorschriften des SVGW
c
■ Alle Rohrleitungen mit lösbaren Verbindungen
anschließen.
Nicht benötigte Anschlüsse mit Rotgusskappen ver-
■
schließen.
(Fortsetzung)
4
HR
HV
1
3
4
2
Wandgerät
1
Vitocell 300-V oder Vitocell 300-W
2
Speichertemperatursensor oder Temperaturregler
3
Entlüfter
4
HR Heizwasserrücklauf
HV Heizwasservorlauf
■ Zirkulationsleitung mit Zirkulationspumpe, Rück-
schlagklappe und Zeitschaltuhr ausrüsten.
Zirkulationspumpe an der Kesselkreisregelung oder
■
über Zeitschaltuhr anschließen.
Zulässige Temperatur
Zulässiger Betriebsdruck
Zulässiger Betriebsdruck
Prüfdruck
Prüfdruck
c
1
HR
HV
10 bar
(1 MPa)
c
(0,8 MPa)
16 bar
(1,6 MPa)
15 bar
(1,5 MPa)
95 °C
8 bar
7
