Montageablauf
Einbau Trinkwasserzirkulation (Zubehör)

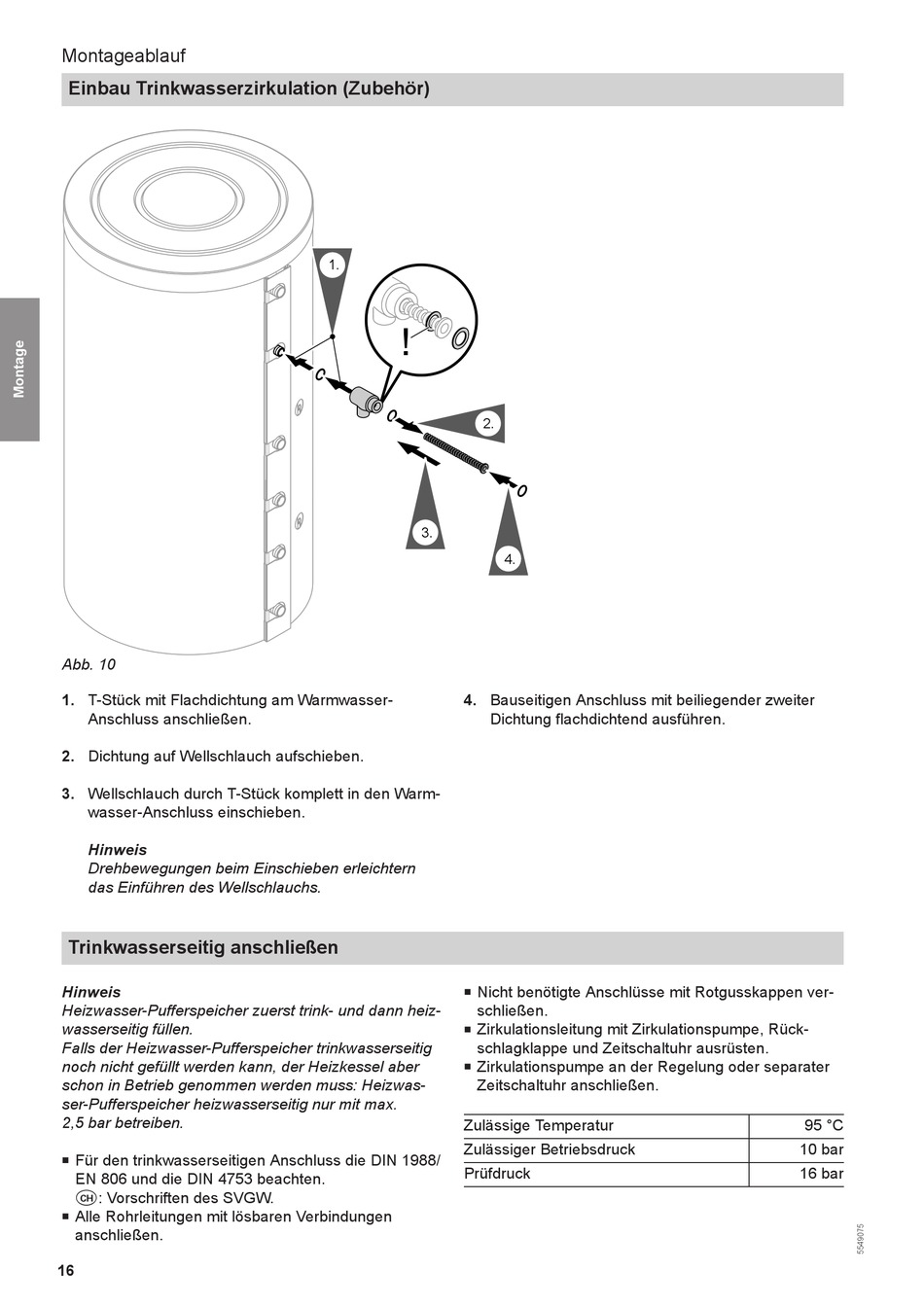

Abb. 10
1. T-Stück mit Flachdichtung am Warmwasser-
Anschluss anschließen.
2. Dichtung auf Wellschlauch aufschieben.
3. Wellschlauch durch T-Stück komplett in den Warm-
wasser-Anschluss einschieben.
Hinweis
Drehbewegungen beim Einschieben erleichtern
das Einführen des Wellschlauchs.
Trinkwasserseitig anschließen
Hinweis
Heizwasser-Pufferspeicher zuerst trink- und dann heiz-
wasserseitig füllen.
Falls der Heizwasser-Pufferspeicher trinkwasserseitig
noch nicht gefüllt werden kann, der Heizkessel aber
schon in Betrieb genommen werden muss: Heizwas-
ser-Pufferspeicher heizwasserseitig nur mit max.
2,5 bar betreiben.
■ Für den trinkwasserseitigen Anschluss die DIN 1988/
EN 806 und die DIN 4753 beachten.
: Vorschriften des SVGW.
c
Alle Rohrleitungen mit lösbaren Verbindungen
■
anschließen.
16
1.
!
2.
3.
4. Bauseitigen Anschluss mit beiliegender zweiter
Dichtung flachdichtend ausführen.
■ Nicht benötigte Anschlüsse mit Rotgusskappen ver-
schließen.
■ Zirkulationsleitung mit Zirkulationspumpe, Rück-
schlagklappe und Zeitschaltuhr ausrüsten.
Zirkulationspumpe an der Regelung oder separater
■
Zeitschaltuhr anschließen.
Zulässige Temperatur
Zulässiger Betriebsdruck
Prüfdruck
4.
95 °C
10 bar
16 bar
