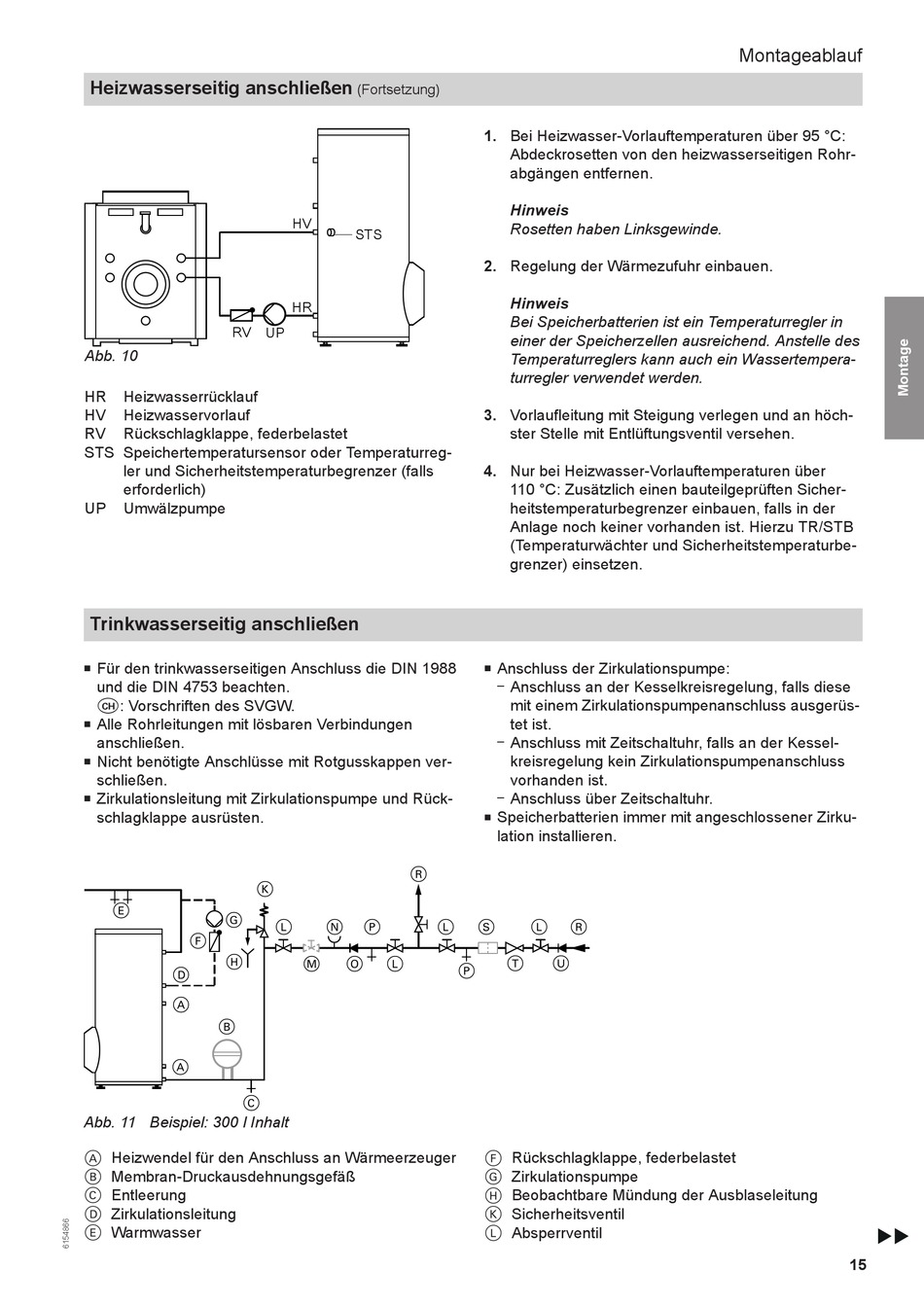

Heizwasserseitig anschließen
RV
Abb. 10
HR
Heizwasserrücklauf
HV
Heizwasservorlauf
RV
Rückschlagklappe, federbelastet
STS Speichertemperatursensor oder Temperaturreg-
ler und Sicherheitstemperaturbegrenzer (falls
erforderlich)
UP
Umwälzpumpe
Trinkwasserseitig anschließen
Für den trinkwasserseitigen Anschluss die DIN 1988
■
und die DIN 4753 beachten.
: Vorschriften des SVGW.
c
■
Alle Rohrleitungen mit lösbaren Verbindungen
anschließen.
■
Nicht benötigte Anschlüsse mit Rotgusskappen ver-
schließen.
Zirkulationsleitung mit Zirkulationspumpe und Rück-
■
schlagklappe ausrüsten.
K
E
G
F
H
D
A
B
A
C
Abb. 11 Beispiel: 300 l Inhalt
Heizwendel für den Anschluss an Wärmeerzeuger
A
Membran-Druckausdehnungsgefäß
B
Entleerung
C
Zirkulationsleitung
D
E
Warmwasser
(Fortsetzung)
HV
STS
HR
UP
R
L
N
P
L
M
O
L
1. Bei Heizwasser-Vorlauftemperaturen über 95 °C:
Abdeckrosetten von den heizwasserseitigen Rohr-
abgängen entfernen.
Hinweis
Rosetten haben Linksgewinde.
2. Regelung der Wärmezufuhr einbauen.
Hinweis
Bei Speicherbatterien ist ein Temperaturregler in
einer der Speicherzellen ausreichend. Anstelle des
Temperaturreglers kann auch ein Wassertempera-
turregler verwendet werden.
3. Vorlaufleitung mit Steigung verlegen und an höch-
ster Stelle mit Entlüftungsventil versehen.
4. Nur bei Heizwasser-Vorlauftemperaturen über
110 °C: Zusätzlich einen bauteilgeprüften Sicher-
heitstemperaturbegrenzer einbauen, falls in der
Anlage noch keiner vorhanden ist. Hierzu TR/STB
(Temperaturwächter und Sicherheitstemperaturbe-
grenzer) einsetzen.
Anschluss der Zirkulationspumpe:
■
Anschluss an der Kesselkreisregelung, falls diese
–
mit einem Zirkulationspumpenanschluss ausgerüs-
tet ist.
–
Anschluss mit Zeitschaltuhr, falls an der Kessel-
kreisregelung kein Zirkulationspumpenanschluss
vorhanden ist.
Anschluss über Zeitschaltuhr.
–
Speicherbatterien immer mit angeschlossener Zirku-
■
lation installieren.
S
L
R
T
U
P
Rückschlagklappe, federbelastet
F
Zirkulationspumpe
G
Beobachtbare Mündung der Ausblaseleitung
H
K
Sicherheitsventil
Absperrventil
L
Montageablauf
15
