Viessmann Vitocell 300-V EVA Montageanleitung Für Die Fachkraft

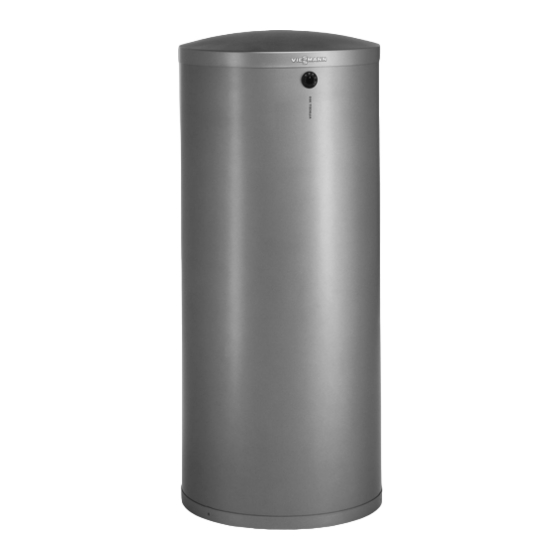

Außenbeheizter speicher-wassererwärmer 130 bis 200 l
Vorschau ausblenden
Andere Handbücher für Vitocell 300-V EVA:
- Serviceanleitung für die fachkraft (12 Seiten) ,
- Serviceanleitung für die fachkraft (20 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 300-V EVA
Inhaltszusammenfassung für Viessmann Vitocell 300-V EVA
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-V Vitocell 300-W Typ EVA Außenbeheizter Speicher-Wassererwärmer 130 bis 200 l VITOCELL 300-V VITOCELL 300-W Nach Montage entsorgen! 5672 091 3/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte. -
Seite 3: Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 4: Bestimmungsgemäße Verwendung
Information (Fortsetzung) Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 5: Hinweise Zur Aufstellung
Anschlüsse Tauchhülse für Speichertemperatursensor oder Temperaturregler Zirkulation Warmwasser Heizwasserrücklauf Heizwasservorlauf Kaltwasser Abb.1 Hinweise zur Aufstellung Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. Achtung Um Materialschäden zu vermeiden, den Spei- cher-Wassererwärmer in einem frostgeschützten und zugfreien Raum aufstellen. -
Seite 6: Speichertemperatursensor Und Deckel Einbauen
Speichertemperatursensor und Deckel einbauen ■ Sensor nicht mit Isolierband umwickeln. ■ Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen. 4. Mit Zugentlastungshülse arretieren. Abb.2 Typenschild Heizwasserseitig anschließen Alle Rohrleitungen mit lösbaren Verbindungen 1. Bei Heizwasser-Vorlauftemperaturen über 95 °C: ■ anschließen. Abdeckrosetten von den heizwasserseitigen Rohr- ■... -
Seite 7: Trinkwasserseitig Anschließen
Heizwasserseitig anschließen (Fortsetzung) Heizkessel Wandgerät Vitocell 300-V oder Vitocell 300-W Vitocell 300-V oder Vitocell 300-W Speichertemperatursensor oder Temperaturregler Speichertemperatursensor oder Temperaturregler Entlüfter Entlüfter Umwälzpumpe mit Rückschlagklappe, federbelastet HR Heizwasserrücklauf HR Heizwasserrücklauf HV Heizwasservorlauf HV Heizwasservorlauf Trinkwasserseitig anschließen Hinweis ■ Zirkulationsleitung mit Zirkulationspumpe, Rück- Speicher-Wassererwärmer zuerst trink- und dann heiz- schlagklappe und Zeitschaltuhr ausrüsten. -
Seite 8: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) Abb.3 Ausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rücklaufverhinderer/Rohrtrenner Absperrventil Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Die Ausblaseleitung des Sicherheitsventils darf nicht bauteilgeprüften Membran-Sicherheitsventil ausgerüs- verschlossen werden. - Seite 9 Inbetriebnahme Serviceanleitung...
-
Seite 10: Technische Daten
Technische Daten Speicherinhalt DIN-Registernummer 0166/09 10MC – Bereitschaftswärmeaufwand kWh/24 h 1,13 1,20 1,36 nach EN 12 897: 2006 bei 45 K Temperaturdifferenz Abmessungen Länge ( Breite b Höhe c 1111 1203 1423 Kippmaß 1217 1297 1493 Gewicht Speicher-Wassererwärmer mit Wärme- dämmung Anschlüsse (Außengewinde) Heizwasservor- und -rücklauf... - Seite 11 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
