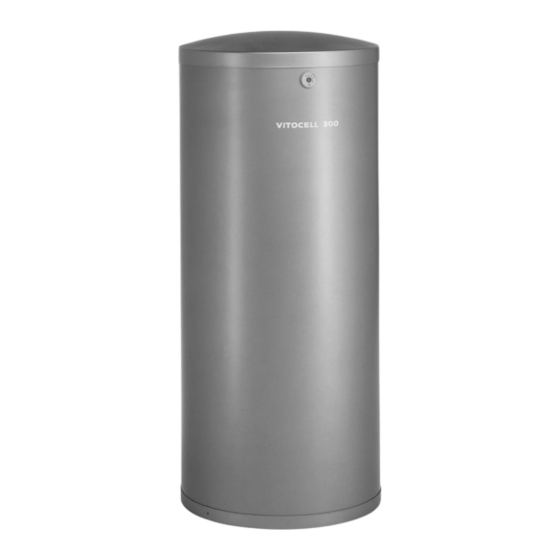

Viessmann VITOCELL 300-V Montageanleitung Für Die Fachkraft
Außenbeheizter speicher-wassererwärmer
Vorschau ausblenden
Andere Handbücher für VITOCELL 300-V:
- Montage- und serviceanleitung für die fachkraft (32 Seiten) ,
- Montageanleitung für die fachkraft (20 Seiten) ,
- Montageanleitung (17 Seiten)
Verwandte Anleitungen für Viessmann VITOCELL 300-V
Inhaltszusammenfassung für Viessmann VITOCELL 300-V
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-V Vitocell 300-W Typ EVA Außenbeheizter Speicher-Wassererwärmer 130 bis 200 Liter Inhalt VITOCELL 300-V VITOCELL 300-W Nach Montage entsorgen! 5581 783 3/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Produktinformation
Produktinformation Außenbeheizter Speicher-Wasser- 130, 160 und 200 Liter Inhalt. erwärmer zur Trinkwassererwärmung in Geeignet für Anlagen nach DIN 1988, Verbindung mit Heizkesseln und Wand- EN 12828 und DIN 4753. geräten. Anschlüsse A Tauchhülse für Speichertempera- tursensor bzw. Temperaturregler B Zirkulation C Warmwasser D Heizwasserrücklauf E Heizwasservorlauf... - Seite 4 Produktinformation (Fortsetzung) Speicher-Wassererwärmer mit Stellfü- ßen ausrichten. Hinweis Stellfüße nicht über 35 mm Gesamt- länge herausdrehen.
-
Seite 5: Speichertemperatursensor Einbauen
Speichertemperatursensor einbauen Zu Arbeitsschritt 3.: Zu Arbeitsschritt 4.: ■ Sensor nicht mit Isolierband umwi- Mit Zugentlastungshülse arretieren. ckeln. ■ Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen. A Typenschild Trinkwasserseitig anschließen Hinweis ■ Für den trinkwasserseitigen Den Speicher zuerst trink- und dann Anschluss die DIN 1988 und die heizwasserseitig füllen. - Seite 6 Trinkwasserseitig anschließen (Fortsetzung) ■ Zirkulationsleitung mit Zirkulations- Zulässige Temperatur 95 °C pumpe, Rückschlagklappe und Zeit- Zulässiger Betriebsdruck 10 bar schaltuhr ausrüsten. Zulässiger Betriebsdruck c 8 bar ■ Zirkulationspumpe an der Kessel- Prüfdruck 13 bar kreisregelung oder über Zeitschaltuhr Prüfdruck c 15 bar anschließen.
-
Seite 7: Heizwasserseitig Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Die Anlage muss zum Schutz vor Über- Die Ausblaseleitung des Sicherheitsven- druck mit einem bauteilgeprüften Memb- tils darf nicht verschlossen werden. Aus- ran-Sicherheitsventil ausgerüstet wer- tretendes Wasser muss gefahrlos und den. sichtbar in eine Entwässerungseinrich- Zulässiger Betriebsdruck: 10 bar. tung abgeleitet werden. - Seite 8 Heizwasserseitig anschließen (Fortsetzung) 1 Heizkessel 5 Umwälzpumpe mit Rückschlag- 2 Vitocell 300-V oder Vitocell 300-W klappe, federbelastet HR Heizwasserrücklauf 3 Speichertemperatursensor bzw. HV Heizwasservorlauf Temperaturregler 4 Entlüfter 1 Wandgerät 4 Entlüfter 2 Vitocell 300-V oder Vitocell 300-W HR Heizwasserrücklauf 3 Speichertemperatursensor bzw.
-
Seite 9: Potenzialausgleich Anschließen
Heizwasserseitig anschließen (Fortsetzung) 1. Bei Heizwasser-Vorlauftemperatu- 2. Rücklaufleitung mit Steigung verle- ren über 95 °C: gen und an höchster Stelle mit Ent- Abdeckrosetten von den heizwasser- lüftungsventil versehen. seitigen Rohrabgängen entfernen (Rosetten haben Linksgewinde). Potenzialausgleich anschließen Potenzialausgleich nach den techni- c: Den Potenzialausgleich nach den schen Anschlussbedingungen (TAB) technischen Vorschriften des örtlichen... - Seite 10 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
