VIESMANN
Montageanleitung
für die Fachkraft

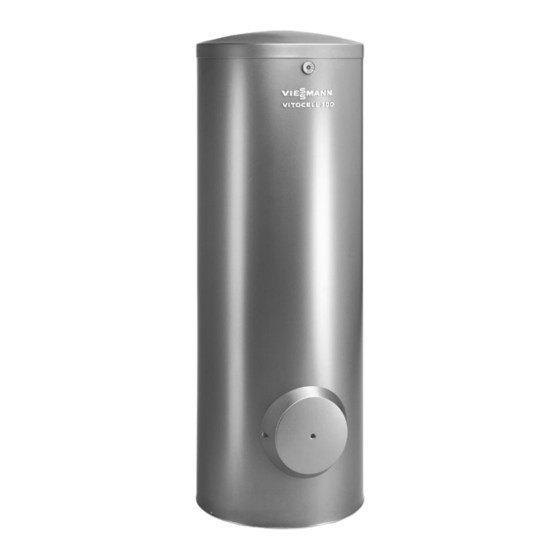

Vitocell 300-V
Typ EVI
Innenbeheizter Speicher-Wassererwärmer, 200 bis 500 Liter
VITOCELL 300-V
Nach Montage entsorgen!
5603 866
9/2011

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocell 300-V Typ EVI

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-V Typ EVI Innenbeheizter Speicher-Wassererwärmer, 200 bis 500 Liter VITOCELL 300-V Nach Montage entsorgen! 5603 866 9/2011...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Anschlüsse......................■ Hinweise zur Aufstellung................... Montageablauf Speicher-Wassererwärmer 200 und 300 l............■ Flanschhaube anbauen..................Speicher-Wassererwärmer 500 l................■ Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen ■ Wärmedämm-Mantel anbauen................. ■ Thermometer mit Thermometerfühler (falls vorhanden) und Abdeckleisten anbauen......................10 ■...
  • Seite 4: Produktinformation

    Produktinformation Innenbeheizter Speicher-Wassererwär- Inhalt: 200, 300 und 500 l. mer aus Edelstahl zur Trinkwasser- Geeignet für Anlagen nach DIN 1988, erwärmung in Verbindung mit Heizkes- EN 12828 und DIN 4753. seln und Wandgeräten. Zusätzlich ist die Verwendung eines Elektro-Heizeinsatzes möglich. Anschlüsse A Warmwasser B Zirkulation...
  • Seite 5 Produktinformation (Fortsetzung) ■ Zur Bedienung des Temperaturreglers Hinweis (falls vorhanden) ausreichenden Stellfüße nicht über 35 mm Gesamt- Abstand zur Wand vorsehen. länge herausdrehen. ■ Speicher-Wassererwärmer mit Stellfü- ßen ausrichten. Speicher mit Elektro-Heizeinsatz aufstellen Montageanleitung Elektro-Heiz- einsatz Mindestabstand einhalten. Speicherinhalt Maß a 200 und 300 l 730 mm 500 l...
  • Seite 6: Speicher-Wassererwärmer 200 Und 300 L

    Speicher-Wassererwärmer 200 und 300 l Flanschhaube anbauen A Typenschild...
  • Seite 7: Speicher-Wassererwärmer 500 L

    Speicher-Wassererwärmer 500 l Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen A Beipack Typenschild...
  • Seite 8: Wärmedämm-Mantel Anbauen

    Speicher-Wassererwärmer 500 l (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis ■ Für die folgenden Arbeiten sind 2 Personen erforderlich. ■ Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher geraten.
  • Seite 9 Speicher-Wassererwärmer 500 l (Fortsetzung) 1. Auf Speicherrückseite: 6 Klippver- 3. Die Klippverschlüsse auf der Spei- schlüsse auf das Kantenprofil des cherrückseite bis zum Anschlag rechten und linken Wärmedämm- zusammenschieben. Mantels stecken und Wärmedämm- Mantel um den Speicherkörper 4. Die Klippverschlüsse auf der Spei- legen.
  • Seite 10: Thermometer Mit Thermometerfühler (Falls Vorhanden) Und Abdeckleisten Anbauen

    Speicher-Wassererwärmer 500 l (Fortsetzung) Thermometer mit Thermometerfühler (falls vorhanden) und Abdeckleisten anbauen A Typenschild Speicher 1. Wärmedämm-Mantel durch Klopfen 2. Thermometerleitung durch die gleichmäßig an den Speicherkörper Abdeckleiste und den Wärmedämm- anlegen. Mantel führen. 3. Abdeckleiste vorn anbauen.
  • Seite 11: Deckel Anbauen

    Speicher-Wassererwärmer 500 l (Fortsetzung) 4. Thermometerfühler bis zum 7. Typenschild aufkleben. Anschlag in die Bohrung an der Spei- cherverschlusskappe einführen. Hinweis Das Loch in der Abdeckleiste unterhalb 5. Fühler mit Klammer gegen Heraus- des Thermometers mit Abdeckung ver- ziehen sichern. schließen.
  • Seite 12: Tauchhülse Und Speichertemperatursensor Einbauen

    Tauchhülse und Speichertemperatursensor einbauen ■ Der Speichertemperatursensor liegt in ■ Sensor nicht mit Isolierband umwi- der Verpackung der Regelung. ckeln. ■ Reduziermuffe, Tauchhülse und Sen- ■ Sensorbefestigung mit Sensor bis sorbefestigung liegen im Beipack des zum Anschlag in die Tauchhülse ein- Speichers.
  • Seite 13: Heizwasserseitig Anschließen

    ■ Bei 200 und 300 l und Heizwasservor- lauftemperaturen über 95 °C: Abdeckrosetten von den heizwasser- seitigen Rohrabgängen entfernen (Rosetten haben Linksgewinde). Einzelne Speicherbatterie mit Spei- Viessmann Sammelleitung cherzelle Zulässige Heizwasser-Vorlauftem- 200 °C 120 °C 160 °C 180 °C peratur Zulässiger Betriebsdruck...
  • Seite 14: Trinkwasserseitig Anschließen

    Heizwasserseitig anschließen (Fortsetzung) Speichertemperatursensor bzw. Umwälzpumpe Temperaturregler und Sicherheits- KW Kaltwasser temperaturbegrenzer (falls erfor- WW Warmwasser derlich) 1. Regelung der Wärmezufuhr ein- 3. Nur bei Heizwasservorlauftempera- turen über 110 °C: bauen. Zusätzlich einen bauteilgeprüften 2. Vorlaufleitung mit Steigung verlegen Sicherheitstemperaturbegrenzer ein- und an höchster Stelle mit Entlüf- bauen, falls in der Anlage keiner vor- tungsventil versehen.
  • Seite 15: Sicherheitsventil

    Trinkwasserseitig anschließen (Fortsetzung) A Membran-Druckausdehnungsge- K Absperrventil fäß L Durchflussregulierventil B Entleerung M Manometeranschluss C Zirkulationsleitung N Rücklaufverhinderer D Warmwasser O Entleerung E Rückschlagklappe, federbelastet P Kaltwasser F Zirkulationspumpe R Trinkwasserfilter G Beobachtbare Mündung der Aus- S Druckminderer blaseleitung T Rücklaufverhinderer/Rohrtrenner H Sicherheitsventil Sicherheitsventil ■...
  • Seite 16: Zirkulationsleitung Bei Speicherbatterien Anschließen

    Trinkwasserseitig anschließen (Fortsetzung) Falls die Beheizungsleistung des Spei- Die Ausblaseleitung des Sicherheitsven- cher-Wassererwärmers über der dem tils darf nicht verschlossen werden. Aus- Inhalt zugeordneten max. Beheizungs- tretendes Wasser muss gefahrlos und leistung liegt, ist ein ausreichend großes sichtbar in eine Entwässerungseinrich- Sicherheitsventil für die Beheizungsleis- tung abgeleitet werden.
  • Seite 17: Potenzialausgleich Anschließen

    Trinkwasserseitig anschließen (Fortsetzung) Anschluss der Zirkulationsleitung beim Zusammenschluss mehrerer Speicherzellen in Verbindung mit Fernheizungen mit heizwasserseitiger Rücklauftemperaturbe- grenzung und/oder bei mehreren Zirkulationsleitungen Rückschlagklappe, federbelastet Zirkulationsleitung KW Kaltwasser Zirkulationspumpe WW Warmwasser Potenzialausgleich anschließen Potenzialausgleich nach den techni- c: Den Potenzialausgleich nach den schen Anschlussbedingungen (TAB) technischen Vorschriften des örtlichen des örtlichen Energieversorgungsunter-...
  • Seite 20 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
