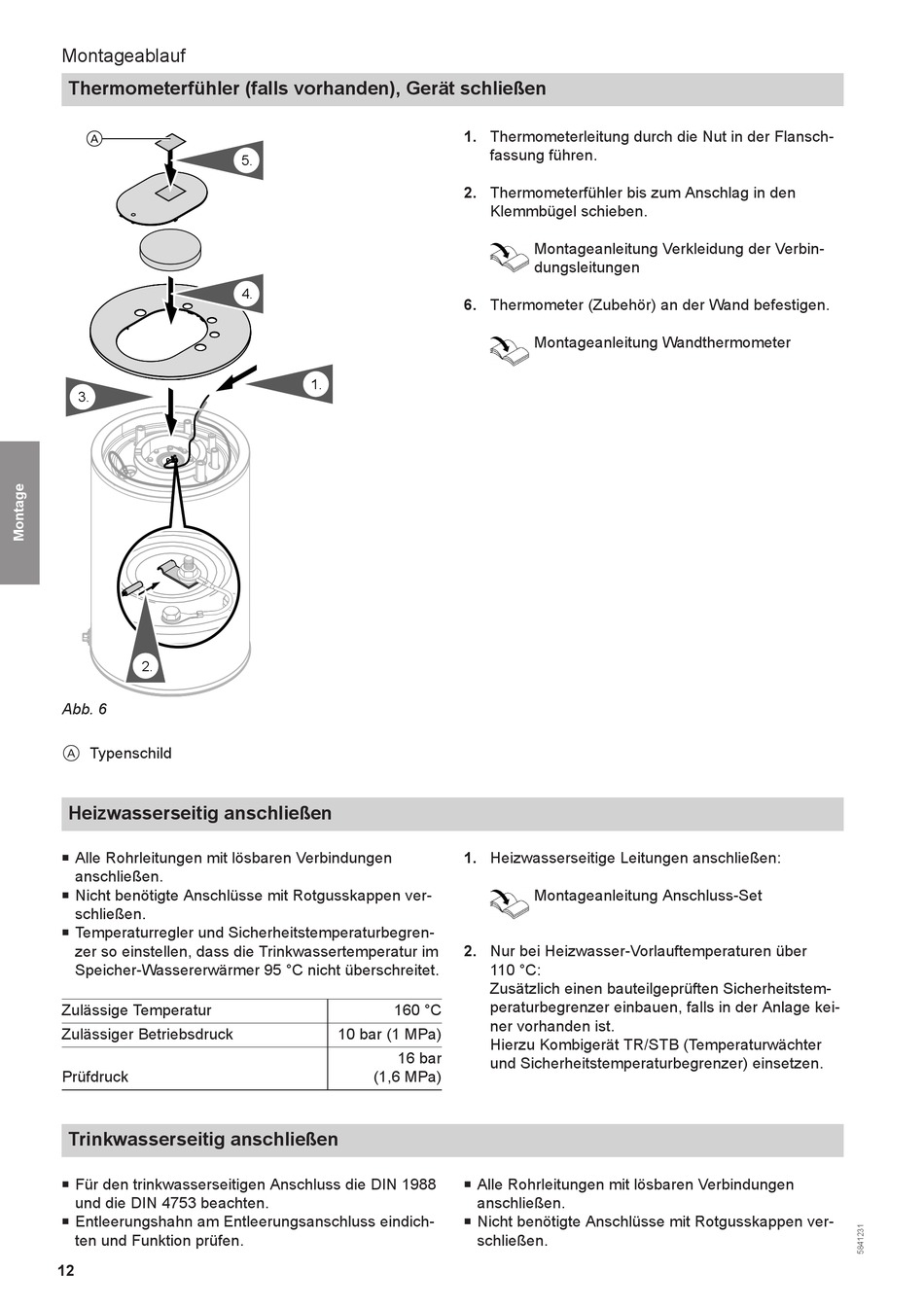

Montageablauf
Thermometerfühler (falls vorhanden), Gerät schließen
A
3.
2.
Abb. 6
Typenschild
A
Heizwasserseitig anschließen
Alle Rohrleitungen mit lösbaren Verbindungen
■
anschließen.
Nicht benötigte Anschlüsse mit Rotgusskappen ver-
■
schließen.
■ Temperaturregler und Sicherheitstemperaturbegren-
zer so einstellen, dass die Trinkwassertemperatur im
Speicher-Wassererwärmer 95 °C nicht überschreitet.
Zulässige Temperatur
Zulässiger Betriebsdruck
Prüfdruck
Trinkwasserseitig anschließen
Für den trinkwasserseitigen Anschluss die DIN 1988
■
und die DIN 4753 beachten.
■ Entleerungshahn am Entleerungsanschluss eindich-
ten und Funktion prüfen.
12
5.
4.
1.
160 °C
10 bar (1 MPa)
16 bar
(1,6 MPa)
1. Thermometerleitung durch die Nut in der Flansch-
fassung führen.
2. Thermometerfühler bis zum Anschlag in den
Klemmbügel schieben.
Montageanleitung Verkleidung der Verbin-
dungsleitungen
6. Thermometer (Zubehör) an der Wand befestigen.
Montageanleitung Wandthermometer
1. Heizwasserseitige Leitungen anschließen:
Montageanleitung Anschluss-Set
2. Nur bei Heizwasser-Vorlauftemperaturen über
110 °C:
Zusätzlich einen bauteilgeprüften Sicherheitstem-
peraturbegrenzer einbauen, falls in der Anlage kei-
ner vorhanden ist.
Hierzu Kombigerät TR/STB (Temperaturwächter
und Sicherheitstemperaturbegrenzer) einsetzen.
Alle Rohrleitungen mit lösbaren Verbindungen
■
anschließen.
■ Nicht benötigte Anschlüsse mit Rotgusskappen ver-
schließen.
