Viessmann Vitocell 300-V Montageanleitung Für Die Fachkraft

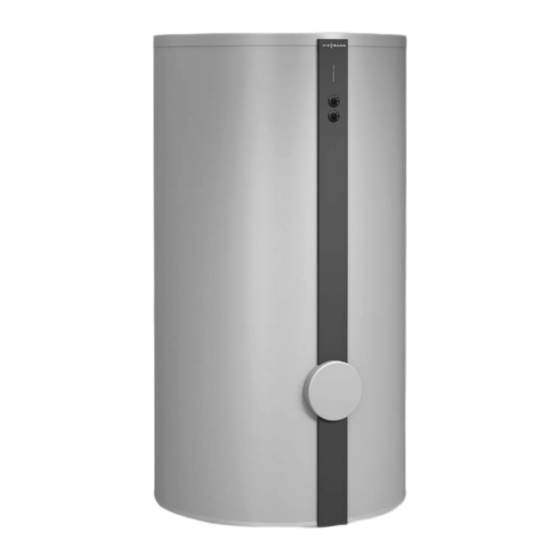

Innenbeheizter speicher-wassererwärmer
160 bis 500 l
Vorschau ausblenden
Andere Handbücher für Vitocell 300-V:
- Montage- und serviceanleitung für die fachkraft (32 Seiten) ,
- Montageanleitung (17 Seiten) ,
- Montageanleitung für die fachkraft (16 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 300-V
Inhaltszusammenfassung für Viessmann Vitocell 300-V

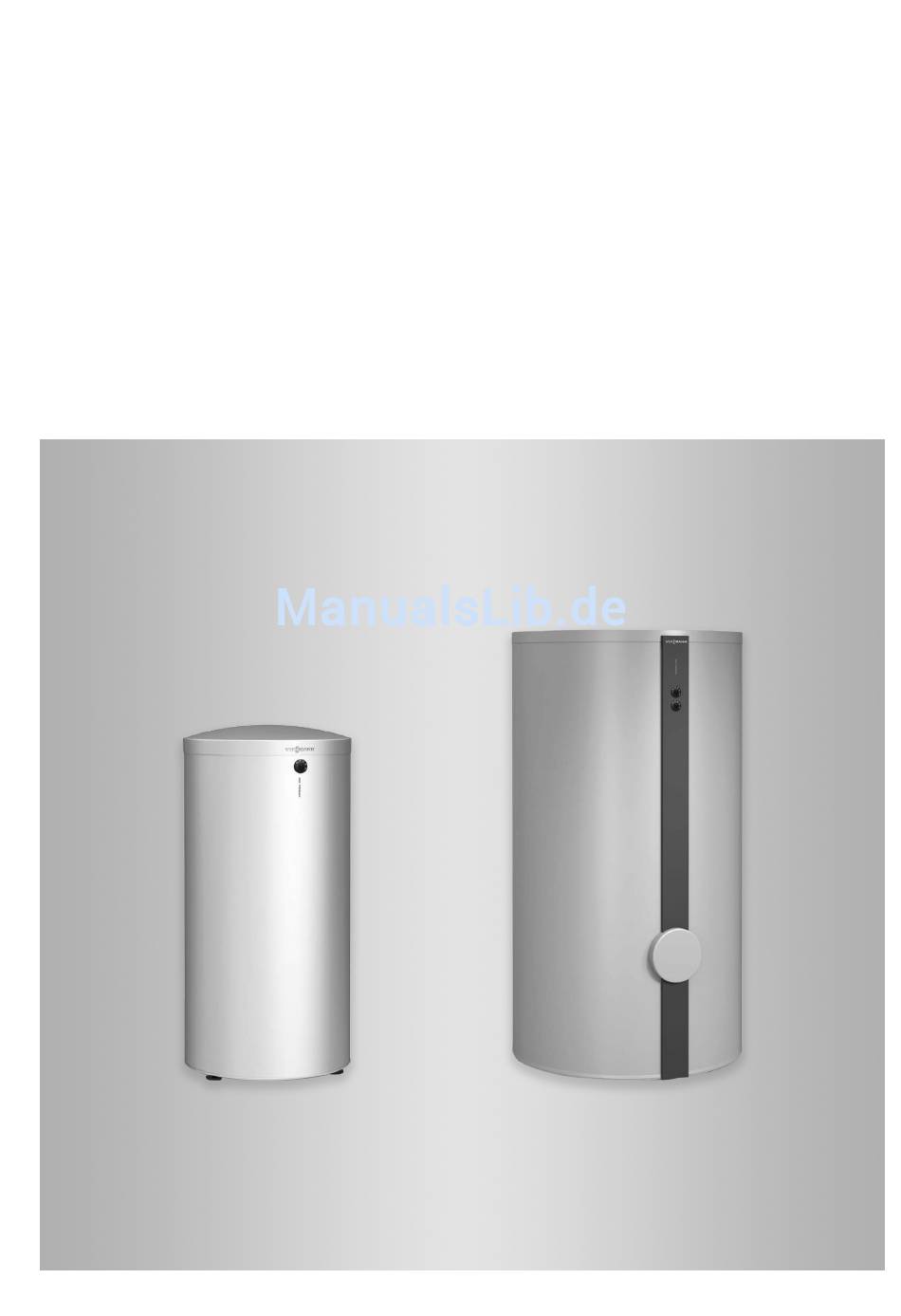

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-V/W Typ EVIA-A Innenbeheizter Speicher-Wassererwärmer 160 bis 500 l VITOCELL 300-V/W Nach Montage entsorgen! 5788 327 DE 4/2017...
-
Seite 2: Sicherheitshinweise
Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagevorbereitung Anschlüsse .................... Hinweise zu Transport und Aufstellung ..........300 und 500 l Inhalt: Speicher-Wassererwärmer mit Elektro-Heizein- ■ satz aufstellen ..................Montageablauf 160, 200, 300 l Inhalt ................Sensor für Temperaturregler einbauen .......... -
Seite 4: Entsorgung Der Verpackung
Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 6: Anschlüsse
Anschlüsse Abb. 1 160, 200, 300 Liter Speichertemperatursensor (160 und 200 l, unter Abb. 2 500 Liter der Wärmedämmung) Sicherheitstemperaturbegrenzer (unter der Wär- medämmung) Warmwasser Warmwasser Zirkulation Zirkulation Speichertemperatursensor oder Temperaturregler Klemmsystem (hinter der Wärmedämmung) für (300 l) Speichertemperatursensor oder Temperaturregler Heizwasservorlauf Heizwasservorlauf Heizwasserrücklauf... -
Seite 7: 300 Und 500 L Inhalt: Speicher-Wassererwärmer Mit Elektro-Heizeinsatz Aufstellen
Hinweise zu Transport und Aufstellung (Fortsetzung) 300 und 500 l Inhalt: Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen Abb. 3 Montageanleitung Elektro-Heizeinsatz Mindestabstand einhalten. Speicherinhalt Maß a 300 l 730 mm 500 l 670 mm Hinweis Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min. 100 mm betragen. -
Seite 8: 160, 200, 300 L Inhalt
160, 200, 300 l Inhalt Sensor für Temperaturregler einbauen Abb. 4 Hinweis für Speicher mit 300 l Inhalt Hinweis zu Arbeitsschritt 6 Nach Arbeitschritt 1 die Teile für Montage Flansch- Falls Sicherheitstemperaturbegrenzer vorhanden: haube entnehmen. ■ An Flanschdämmung Öffnung ausschneiden. Sensor für Sicherheitstemperaturbegrenzer ■... -
Seite 9: Typenschild Aufkleben
Typenschild aufkleben Abb. 5 Typenschild 300 l Inhalt Tauchhülse und Speichertemperatursensor einbauen Hinweis 1. Sensorbefestigung herausziehen. Sensorbefestigung befindet sich in der Tauchhülse. 2. Sensor außen an der Andrückfeder der Sensorbe- festigung (nicht in der Kehle) befestigen. Hinweis Der Sensor muss vorn mit der Feder abschlie- ■... -
Seite 10: Flanschhaube Anbauen
300 l Inhalt (Fortsetzung) Flanschhaube anbauen Abb. 7... -
Seite 11: 500 L Inhalt
500 l Inhalt Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen Abb. 8 Typenschild... -
Seite 12: Thermometerfühler (Falls Vorhanden) Und Speichertemperatursensor Anbauen
500 l Inhalt (Fortsetzung) Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen Abb. 9 1. Thermometerfühler durch die Abdeckleiste führen 6. Klemmsysteme auf die Gewindebolzen stecken und Thermometer einstecken. und ausrichten. Hinweis 7. Muttern festziehen. Die Abdeckleiste wird durch die nicht abgewickel- ten Kapillaren in senkrechter Position gehalten. -
Seite 13: Wärmedämm-Mantel Anbauen
500 l Inhalt (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis ■ Durch die Speicheranschlüsse dürfen keine Vlies- reste in den Speicher-Wassererwärmer geraten. ■ Für die folgenden Arbeiten sind 2 Personen erforder- lich. Abb. 10 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Die Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben. -
Seite 14: Abdeckleisten Anbauen
500 l Inhalt (Fortsetzung) Abdeckleisten anbauen Abb. 11 Typenschild Speicher-Wassererwärmer 1. Wärmedämm-Mantel durch Klopfen gleichmäßig 3. Abdeckleiste hinten anbauen. an den Speicherkörper anlegen. 4. Typenschild aufkleben. 2. Abdeckleiste vorn und Flanschhaube anbauen. -
Seite 15: Deckel Anbauen
500 l Inhalt (Fortsetzung) Deckel anbauen Hinweis Die weiche Seite der Wärmedämmung muss auf dem Speicherkörper aufliegen. Abb. 12 Abdeckkappe mit Viessmann Schriftzug Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Verbindungen Achtung anschließen. Die Heizwendel ist mit Dichtungen eingebaut. ■... -
Seite 16: Trinkwasserseitig Anschließen
Heizwasserseitig anschließen (Fortsetzung) Abb. 13 Heizwasserrücklauf Umwälzpumpe Heizwasservorlauf KW Kaltwasser Rückschlagklappe, federbelastet WW Warmwasser Speichertemperatursensor oder Temperaturreg- ler und Sicherheitstemperaturbegrenzer (falls erforderlich) 1. Regelung der Wärmezufuhr einbauen. Hinweis Anschlüsse siehe Seite 6. 2. Vorlaufleitung mit Steigung verlegen und an höch- ster Stelle mit Entlüftungsventil versehen. -
Seite 17: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) Abb. 14 Ausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rücklaufverhinderer/Rohrtrenner Absperrventil Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Das Sicherheitsventil in der Kaltwasserleitung anord- bauteilgeprüften Membran-Sicherheitsventil ausgerüs- nen. - Seite 18 Trinkwasserseitig anschließen (Fortsetzung) Hinweise für die folgenden Abbildungen ■ Sammelleitungen für Trinkwasser müssen für Trinkwasser zugelassen sein. Temperaturregler in die letzte Speicherzelle vom ■ Heizwasservorlauf aus gesehen einbauen. ■ Der Anschluss „Warmwasser“ kann entgegen der Abbildungen auch an der gleichen Seite wie der Heizwasservorlauf und der Anschluss „Kaltwasser“...
-
Seite 19: Potenzialausgleich Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Temperaturregler Zirkulation Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- CH: Den Potenzialausgleich nach den technischen bedingungen (TAB) des örtlichen Energieversorgungs- Vorschriften des örtlichen EWs und den SEV Bestim- unternehmens und den VDE-Bestimmungen ausfüh- mungen ausführen. ren. Inbetriebnahme Serviceanleitung... -
Seite 20: Technische Daten
