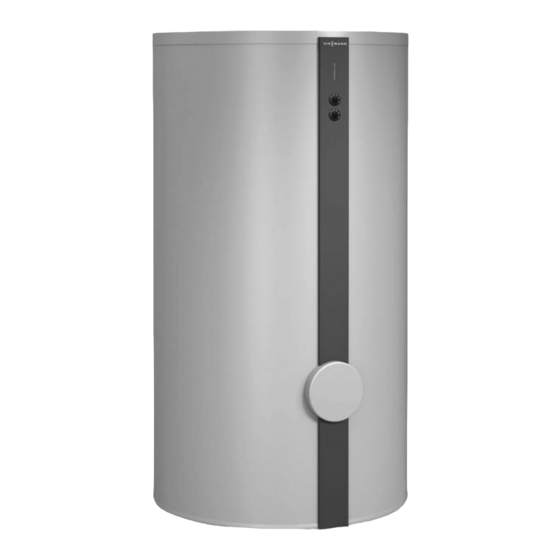

Viessmann Vitocell 300-V Typ EVIA-A+ Montageanleitung
Vorschau ausblenden
Andere Handbücher für Vitocell 300-V Typ EVIA-A+:
- Serviceanleitung (40 Seiten) ,
- Montageanleitung für die fachkraft (20 Seiten) ,
- Planungsanleitung (61 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 300-V Typ EVIA-A+
Inhaltszusammenfassung für Viessmann Vitocell 300-V Typ EVIA-A+
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-V/W Typ EVIA-A+ Innenbeheizter Speicher-Wassererwärmer 160 und 200 l Typ EVIA-A Innenbeheizter Speicher-Wassererwärmer 160 bis 500 l VITOCELL 300-V/W Nach Montage entsorgen! 5810698 DE 2/2018...
-
Seite 2: Sicherheitshinweise
Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagevorbereitung Anschlüsse .................... Hinweise zu Transport und Aufstellung ..........300 und 500 l Inhalt: Speicher-Wassererwärmer mit Elektro-Heizein- ■ satz aufstellen ..................Montageablauf Typ EVIA-A+ ..................Sensor für Temperaturregler und Sicherheitstemperaturbegrenzer ■... -
Seite 4: Entsorgung Der Verpackung
Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 6: Anschlüsse
Anschlüsse 160, 200, 300 l 500 l Abb. 1 Speichertemperatursensor, bei 160 und 200 l unter der Wärmedämmung Abb. 2 Sicherheitstemperaturbegrenzer, unter der Wär- medämmung Warmwasser Warmwasser Zirkulation Zirkulation Speichertemperatursensor oder Temperaturregler Klemmsystem (hinter der Wärmedämmung) für (300 l) Speichertemperatursensor oder Temperaturregler Heizwasservorlauf Heizwasservorlauf Heizwasserrücklauf... -
Seite 7: 300 Und 500 L Inhalt: Speicher-Wassererwärmer Mit Elektro-Heizeinsatz Aufstellen
Hinweise zu Transport und Aufstellung (Fortsetzung) 300 und 500 l Inhalt: Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen Montageanleitung Elektro-Heizeinsatz Mindestabstand einhalten. Speicherinhalt Maß a 300 l 730 mm 500 l 670 mm Hinweis Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min. 100 mm betragen. Abb. -
Seite 8: Typ Evia-A
Typ EVIA-A+ Sensor für Temperaturregler und Sicherheitstemperaturbegrenzer einbauen Abb. 4 Hinweis zu Arbeitsschritten 6 und 7 Falls Sicherheitstemperaturbegrenzer vorhanden... -
Seite 9: Typ Evia-A 160, 200 Und 300 L
Typ EVIA-A 160, 200 und 300 l Sensor für Temperaturregler einbauen Abb. 5 Hinweis für 300 l Hinweis zu Arbeitsschritten 6 und 7 Nach Arbeitsschritt 1 die Teile für Montage Flansch- Falls Sicherheitstemperaturbegrenzer vorhanden haube entnehmen. Hinweis zu Arbeitsschritt 2 bis 5 Nur bei 160 und 200 l... -
Seite 10: Typenschild Aufkleben
Typenschild aufkleben Abb. 6 Typenschild Typ EVIA-A 300 l Tauchhülse und Speichertemperatursensor einbauen Hinweis 1. Sensorbefestigung herausziehen. Sensorbefestigung befindet sich in der Tauchhülse. 2. Sensor außen an der Andrückfeder der Sensorbe- festigung (nicht in der Kehle) befestigen. Hinweis Der Sensor muss vorn mit der Feder abschlie- ■... -
Seite 11: Flanschhaube Anbauen
Typ EVIA-A 300 l (Fortsetzung) Flanschhaube anbauen Abb. 8... -
Seite 12: Typ Evia-A 500 L
Typ EVIA-A 500 l Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen Abb. 9 Typenschild... -
Seite 13: Thermometerfühler (Falls Vorhanden) Und Speichertemperatursensor Anbauen
Typ EVIA-A 500 l (Fortsetzung) Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen Abb. 10 1. Thermometerfühler durch die Abdeckleiste führen. 6. Klemmsysteme auf die Gewindebolzen stecken Thermometer einstecken. und ausrichten. Hinweis 7. Muttern festziehen. Die Abdeckleiste wird durch die nicht abgewickel- ten Kapillaren in senkrechter Position gehalten. -
Seite 14: Wärmedämm-Mantel Anbauen
Typ EVIA-A 500 l (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis ■ Durch die Speicheranschlüsse dürfen keine Vlies- reste in den Speicher-Wassererwärmer geraten. ■ Für die folgenden Arbeiten sind 2 Personen erforder- lich. Abb. 11 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Die Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben. -
Seite 15: Abdeckleisten Anbauen
Typ EVIA-A 500 l (Fortsetzung) Abdeckleisten anbauen Abb. 12 Typenschild Speicher-Wassererwärmer 1. Wärmedämm-Mantel durch Klopfen gleichmäßig 3. Abdeckleiste hinten anbauen. an den Speicherkörper anlegen. 4. Typenschild aufkleben. 2. Abdeckleiste vorn und Flanschhaube anbauen. -
Seite 16: Deckel Anbauen
Typ EVIA-A 500 l (Fortsetzung) Deckel anbauen Hinweis Die weiche Seite der Wärmedämmung muss auf dem Speicherkörper aufliegen. Abb. 13 Abdeckkappe mit Viessmann Schriftzug Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Verbindungen Achtung anschließen. Die Heizwendel ist mit Dichtungen eingebaut. -
Seite 17: Trinkwasserseitig Anschließen
Heizwasserseitig anschließen (Fortsetzung) Abb. 14 Heizwasserrücklauf Umwälzpumpe Heizwasservorlauf KW Kaltwasser Rückschlagklappe, federbelastet WW Warmwasser Speichertemperatursensor oder Temperaturreg- ler und Sicherheitstemperaturbegrenzer (falls erforderlich) 1. Regelung der Wärmezufuhr einbauen. Hinweis Anschlüsse siehe Seite 6. 2. Vorlaufleitung mit Steigung verlegen und an höch- ster Stelle mit Entlüftungsventil versehen. -
Seite 18: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) Abb. 15 Ausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rücklaufverhinderer/Rohrtrenner Absperrventil Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Das Sicherheitsventil in der Kaltwasserleitung anord- bauteilgeprüften Membran-Sicherheitsventil ausgerüs- nen. - Seite 19 Trinkwasserseitig anschließen (Fortsetzung) Hinweise für die folgenden Abbildungen ■ Sammelleitungen für Trinkwasser müssen für Trinkwasser zugelassen sein. ■ Temperaturregler in die letzte Speicherzelle vom Heizwasservorlauf aus gesehen einbauen. ■ Der Anschluss „Warmwasser“ kann entgegen der Abbildungen auch an der gleichen Seite wie der Heizwasservorlauf und der Anschluss „Kaltwasser“...
-
Seite 20: Potenzialausgleich Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Temperaturregler Zirkulation Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- CH: Den Potenzialausgleich nach den technischen bedingungen (TAB) des örtlichen Energieversorgungs- Vorschriften des örtlichen EWs und den SEV Bestim- unternehmens und den VDE-Bestimmungen ausfüh- mungen ausführen. ren. Inbetriebnahme Serviceanleitung... -
Seite 21: Technische Daten
Technische Daten Vitocell 300-V/W, Typ EVIA-A+ und EVIA-A EVIA-A+ EVIA-A Speicherinhalt DIN-Registernummer Beantragt Bereitschaftswärmeaufwand kWh/24 0,70 0,75 0,90 0,91 1,06 1,37 Abmessungen Länge (Ø) a Mit Wärmedämmung 1022 ■ Ohne Wärmedämmung – – – – – ■ Breite b Mit Wärmedämmung 1084 ■... - Seite 24 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
