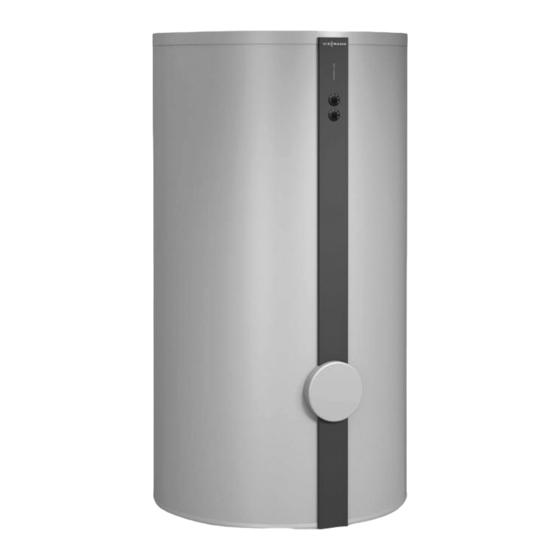

Viessmann Vitocell 300-B EVBA-A Serviceanleitung
Speicher-wassererwärmer, 300 und 500 l
Vorschau ausblenden
Andere Handbücher für Vitocell 300-B EVBA-A:
- Planungsanleitung (52 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (36 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 300-B EVBA-A
Inhaltszusammenfassung für Viessmann Vitocell 300-B EVBA-A
- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 300-B Typ EVBA-A Speicher-Wassererwärmer, 300 und 500 l Vitocell 300-V/W Typ EVIA-A Speicher-Wassererwärmer, 160 bis 500 l VITOCELL 300-B VITOCELL 300-V/W Bitte aufbewahren! 5788329 DE 9/2019...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Protokolle ........................ 11 Technische Daten ........................ 12 Anhang Endgültige Außerbetriebnahme und Entsorgung ........14 Konformitätserklärung ........................ -
Seite 6: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 7: Produktinformation
Inspektion und Wartung Gemäß DIN 1988 sind Besichtigung und (falls erfor- derlich) Reinigung spätestens 2 Jahre nach Inbetrieb- nahme und danach bei Bedarf durchzuführen. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App. -
Seite 8: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Anlage außer Betrieb nehmen • • 3. Tauchhülsen auf Dichtheit prüfen •... -
Seite 9: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen 01. Speicher-Wassererwärmer trinkwasserseitig ent- leeren. 02. Oberblech und Haube (bei 300 und 500 l) abbauen. 03. Wärmedämmung abbauen. Bei 160 bis 300 l: Flanschdämmung Bei 500 l: Wärmedämm-Matte oben 04. Thermometerfühler (falls vorhanden) heraus- ziehen, dazu die Sicherungsklammer abziehen. -
Seite 10: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtungen am Flanschdeckel (bei 300 und 500 l) und an der Speicherverschluss- kappe einlegen. 3. Flanschdeckel (bei 300 und 500 l) und Spei- cherverschlusskappe mit Edelstahl-Ronde anbauen und mit dem erforderlichen Anzugsdreh-... -
Seite 11: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 12: Technische Daten
Technische Daten Technische Daten Vitocell 300-B, Typ EVBA-A Speicherinhalt DIN-Registernummer beantragt Bereitschaftswärmeaufwand kWh/24 h 1,06 1,37 Abmessungen Länge a (Ø) mit Wärmedämmung 1022 ■ ohne Wärmedämmung – ■ Breite b mit Wärmedämmung 1084 ■ ohne Wärmedämmung – ■ Höhe c mit Wärmedämmung 1734 1852... - Seite 13 Technische Daten Technische Daten (Fortsetzung) Elektro-Heizeinsatz Nennleistung bei Normalbetrieb/Schnellaufhei- zung Nur einsetzbar bei weichem bis mittelhartem Wasser bis 14° dH (Härtestufe 2). Stromart und Nennspannung 3/N/400 V/50 Hz Nennstrom 17,4 Aufheizzeit von 10 auf 60 °C Vitocell 300-B 300 l 500 l 11,0 Vitocell 300-V/W...
-
Seite 14: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 15: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht. - Seite 16 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
