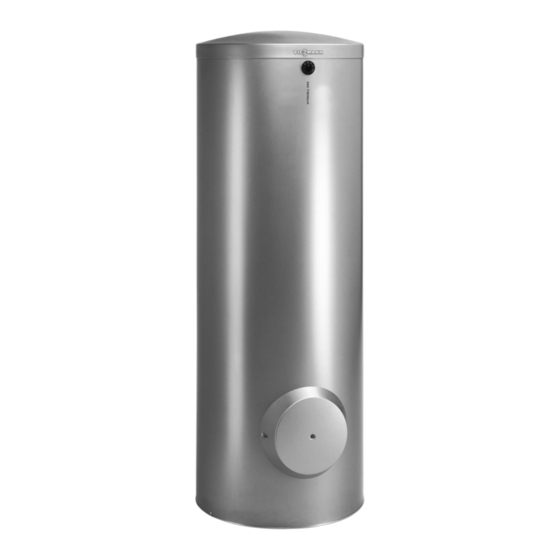

Viessmann Vitocell 300-V Typ EVI Montageanleitung Für Die Fachkraft
Innenbeheizter speicher-wassererwärmer
200 bis 500 l
Vorschau ausblenden
Andere Handbücher für Vitocell 300-V Typ EVI:
- Serviceanleitung (40 Seiten) ,
- Montageanleitung (24 Seiten) ,
- Montageanleitung für die fachkraft (20 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 300-V Typ EVI
Inhaltszusammenfassung für Viessmann Vitocell 300-V Typ EVI
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-V Typ EVI Innenbeheizter Speicher-Wassererwärmer 200 bis 500 l VITOCELL 300-V Nach Montage entsorgen! 5672 793 3/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information ........................Montagevorbereitung Anschlüsse .................... Hinweise zur Aufstellung ............... Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen ... ■ Montageablauf 200 und 300 l: Flanschhaube und Deckel anbauen ......500 l ....................... Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten ■ anbauen ....................Wärmedämm-Mantel anbauen ............■... -
Seite 4: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Information (Fortsetzung) Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 6: Anschlüsse
Anschlüsse Warmwasser Zirkulation Speichertemperatursensor oder Temperaturregler Heizwasservorlauf Heizwasserrücklauf Kaltwasser Abb.1 Hinweise zur Aufstellung Achtung Zur Bedienung des Temperaturreglers (falls vorhan- ■ Die Wärmedämmung darf nicht mit offener den) ausreichenden Abstand zur Wand vorsehen. Flamme in Berührung kommen. ■ Speicher-Wassererwärmer mit Stellfüßen ausrichten. Vorsicht bei Löt- und Schweißarbeiten. -
Seite 7: 200 Und 300 L: Flanschhaube Und Deckel Anbauen
200 und 300 l: Flanschhaube und Deckel anbauen Abb.3 Typenschild... -
Seite 8: 500 L
500 l Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen Abb.4 Typenschild... -
Seite 9: Wärmedämm-Mantel Anbauen
500 l (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis ■ Durch die Speicheranschlüsse dürfen keine Vlies- reste in den Speicher-Wassererwärmer geraten. ■ Für die folgenden Arbeiten sind 2 Personen erforder- lich. Abb.5 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Die Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben. -
Seite 10: Thermometer (Falls Vorhanden) Und Abdeckleisten Anbauen
500 l (Fortsetzung) Thermometer (falls vorhanden) und Abdeckleisten anbauen Abb.6 Typenschild Speicher-Wassererwärmer 1. Wärmedämm-Mantel durch Klopfen gleichmäßig an 7. Typenschild aufkleben. den Speicherkörper anlegen. 2. Thermometerleitung durch die Abdeckleiste und den Wärmedämm-Mantel führen. 3. Abdeckleiste vorn anbauen. 4. Thermometerfühler bis zum Anschlag in die Boh- rung an der Speicherverschlusskappe einführen. -
Seite 11: Deckel Anbauen
500 l (Fortsetzung) Deckel anbauen Abb.8 Abdeckkappe mit Viessmann Schriftzug Tauchhülse und Speichertemperatursensor einbauen ■ Der Speichertemperatursensor liegt in der Verpa- ■ Sensor nicht mit Isolierband umwickeln. ckung der Regelung. Sensorbefestigung mit Sensor bis zum Anschlag in ■ Reduziermuffe, Tauchhülse und Sensorbefestigung die Tauchhülse einführen. -
Seite 12: Heizwasserseitig Anschließen
Speicher-Wassererwärmer 95 °C nicht überschreitet. ■ Bei 200 und 300 l und Heizwasser-Vorlauftemperatu- ren über 95 °C: Abdeckrosetten von den heizwasserseitigen Rohrab- gängen entfernen (Rosetten haben Linksgewinde). Einzelne Spei- Speicherbatterie mit Viessmann Sammelleitung cherzelle Zulässige Temperatur 200 °C 120 °C 160 °C 180 °C Zulässiger Betriebsdruck... -
Seite 13: Trinkwasserseitig Anschließen
Heizwasserseitig anschließen (Fortsetzung) 1. Regelung der Wärmezufuhr einbauen. 2. Vorlaufleitung mit Steigung verlegen und an höch- ster Stelle mit Entlüftungsventil versehen. 3. Nur bei Heizwasser-Vorlauftemperaturen über 110 °C: Zusätzlich einen bauteilgeprüften Sicherheitstem- peraturbegrenzer einbauen, falls in der Anlage kei- ner vorhanden ist. Hierzu Kombigerät TR/STB (Temperaturwächter und Sicherheitstemperaturbegrenzer) einsetzen. -
Seite 14: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) Abb.11 Ausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rücklaufverhinderer/Rohrtrenner Absperrventil Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Das Sicherheitsventil in der Kaltwasserleitung anord- bauteilgeprüften Membran-Sicherheitsventil ausgerüs- nen. -
Seite 15: Zirkulationsleitung Bei Speicherbatterien Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Zirkulationsleitung bei Speicherbatterien anschließen Hinweis Speicherbatterien immer mit angeschlossener Zirkula- tion installieren. Anschluss der Zirkulationsleitung beim Zusammen- schluss mehrerer Speicherzellen in Verbindung mit Heizkesseln oder Fernheizungen ohne heizwassersei- tige Rücklauftemperaturbegrenzung und einer Zirkula- tionsleitung Abb.12 Rückschlagklappe, federbelastet Zirkulationsleitung KW Kaltwasser Zirkulationspumpe... -
Seite 16: Potenzialausgleich Anschließen
Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- : Den Potenzialausgleich nach den technischen bedingungen (TAB) des örtlichen Energieversorgungs- Vorschriften des örtlichen EWs und den SEV Bestim- unternehmens und den VDE-Bestimmungen ausfüh- mungen ausführen. ren. Inbetriebnahme Serviceanleitung... -
Seite 17: Technische Daten
Technische Daten Speicherinhalt DIN-Registernummer 9W71-10 MC/E Bereitschaftswärmeaufwand kWh/24 h 1,38 1,92 1,95 nach EN 12 897: 2006 bei 45 K Temperaturdifferenz Abmessungen Länge (Ø) a mit Wärmedämmung ■ ohne Wärmedämmung – – ■ Breite b mit Wärmedämmung ■ ohne Wärmedämmung –... - Seite 20 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
