Levelflex M FMP43
Einbau bei schlecht
zugänglichen
Prozessanschlüssen
65
Wand
ENDRESS+HAUSER
Levelflex M
Endress + Hauser

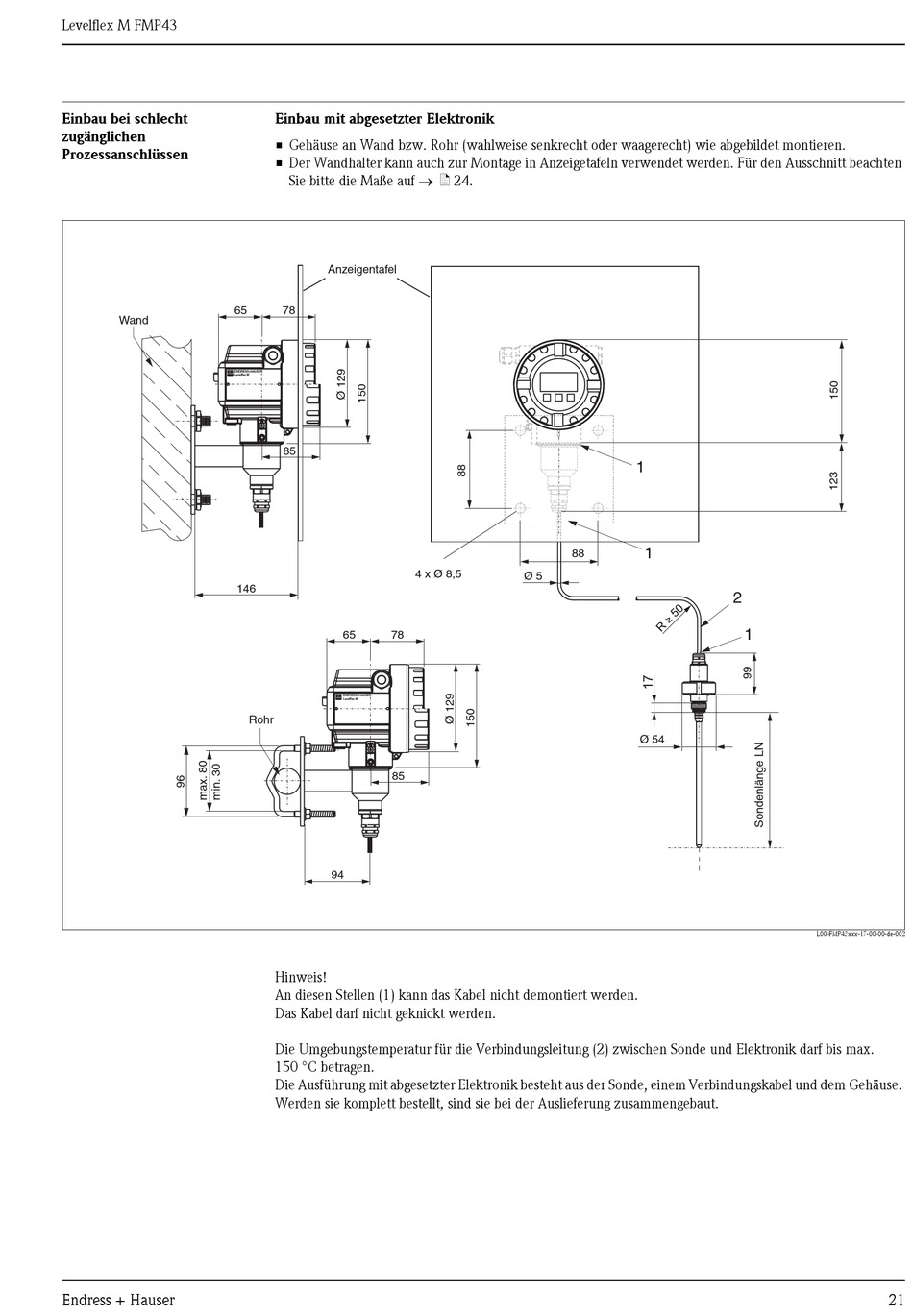

Einbau mit abgesetzter Elektronik
• Gehäuse an Wand bzw. Rohr (wahlweise senkrecht oder waagerecht) wie abgebildet montieren.
• Der Wandhalter kann auch zur Montage in Anzeigetafeln verwendet werden. Für den Ausschnitt beachten
Sie bitte die Maße auf → ä 24.
Anzeigentafel
78
85
146
65 78
ENDRESS+HAUSER
Levelflex M
Rohr
85
94
Hinweis!
An diesen Stellen (1) kann das Kabel nicht demontiert werden.
Das Kabel darf nicht geknickt werden.
Die Umgebungstemperatur für die Verbindungsleitung (2) zwischen Sonde und Elektronik darf bis max.
150 °C betragen.
Die Ausführung mit abgesetzter Elektronik besteht aus der Sonde, einem Verbindungskabel und dem Gehäuse.
Werden sie komplett bestellt, sind sie bei der Auslieferung zusammengebaut.
88
4 x Ø 8,5
Ø 5
1
1
2
1
Ø 54
L00-FMP43xxx-17-00-00-de-002
