Elektrischer Anschluss

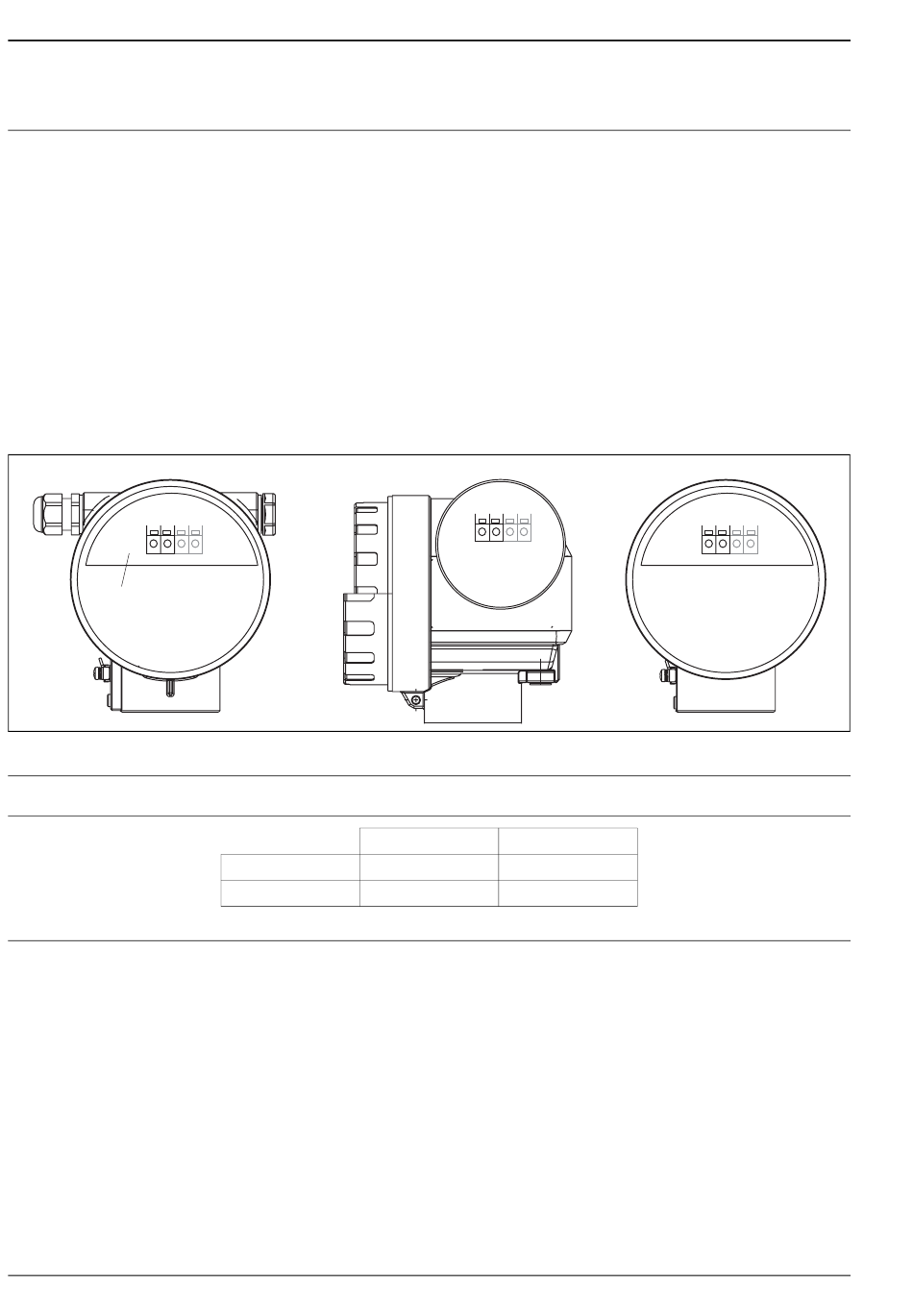

Gehäuse F12
1 2 3
abgedichteter
Anschlußraum

Erdanschluss

Kabelverschraubung

Klemmen

10

Hilfsenergie

Anschlussraum
Es stehen drei Gehäuse zur Verfügung:
• Aluminium Gehäuse F12 mit zusätzlich abgedichtetem Anschlussraum für:
– Standard,
– EEx ia.
• Aluminium Gehäuse T12 mit separatem Anschlussraum für:
– Standard,
– EEx e,
– EEx d,
– EEx ia (mit Überspannungsschutz).
• Rostfreier Stahl 1.4435/316L Gehäuse F23 für:
– Standard,
– EEx ia.
Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschluss-
raum zu erleichtern.
4
Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen.
Standard, EEx ia, IS
EEx em, EEx nA
für Aderquerschnitte 0,5...2,5 mm
Gehäuse T12
1 2 3 4
Typ Klemmbereich
Kunststoff M20x1,5 5...10 mm
Metall M20x1,5 7...10,5 mm
2
Levelflex M FMP43
Gehäuse F23
1 2 3 4
