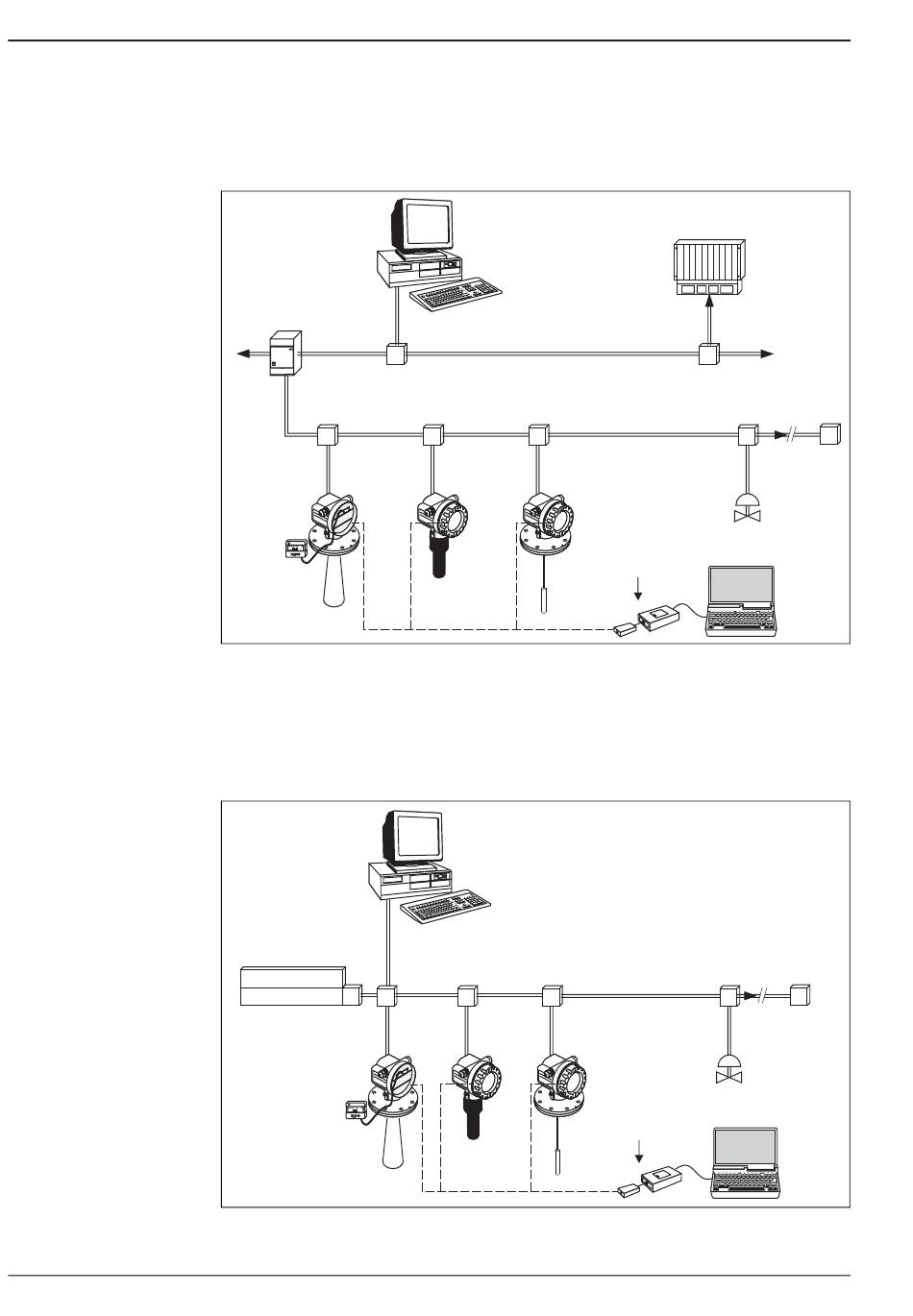

Systemintegration über PROFIBUS PA
Maximal 32 Messumformer (abhängig vom Segmentkoppler, 10 im explosionsgefährdeten Bereich Ex ia IIC
nach dem FISCO-Modell) können am Bus angeschlossen werden. Die Busspannung wird vom Segmentkoppler
bereitgestellt. Es ist sowohl Vor-Ort- als auch Fernbedienung möglich.
Segmentkoppler
ENDRESS + HAUSER
PROFIBUS PA
Anzeige- und
Bedienmodul
VU331
ENDRESS + HAUSER
%
– + E
Micropilot M
Systemintegration über FOUNDATION Fieldbus
Max. 32 Messumformer (Standard, EEx em oder EEx d) können am Bus angeschlossen werden. In der Zünd-
schutzart EEx ia IIC: Die max. Anzahl der Messumformer richtet sich nach den einschlägigen Regeln und Nor-
men für die Zusammenschaltung eigensicherer Stromkreise (EN 60079-14), Nachweis der Eigensicherheit. Es
ist sowohl Vor-Ort- als auch Fernbedienung möglich. Die komplette Messeinrichtung besteht aus:
power supply
power conditioner T
Anzeige- und
Bedienmodul
VU331
ENDRESS + HAUSER
%
– + E
Micropilot M
Personal Computer mit
ToF Tool - FieldTool
Package und
Profiboard bzw. Proficard
PROFIBUS DP
Prosonic M
Levelflex M
Personal Computer
mit z.B.
NI-FBUS Konfigurator
FF link
Prosonic M
Levelflex M
Levelflex M FMP43
SPS
Weitere
Funktionen
(Ventile etc)
Service-Adapter
• FXA291/ToF Adapter FXA291
• FXA193
L00-FMxxxxxx-14-00-06-de-001
Weitere
Funktionen
(Ventile etc)
Service-Adapter
• FXA291/ToF Adapter FXA291
• FXA193
L00-FMxxxxxx-14-00-06-de-003
Endress + Hauser
T
ToF Tool -
FieldTool
Package
FieldCare
T
ToF Tool -
FieldTool
Package
FieldCare
